В большинстве случаев для каркаса усадебных построек или кровли дома выбирают сталь. Для очень небольших конструкций иногда используют алюминиевые и стеклопластиковые профиля – обычно в покупных изделиях (тентах, качалках). Для возведения металлоконструкций можно использовать трубы полого сечения и профиля сплошного сечения (круг, полосу, квадрат, швеллер, двутавр).

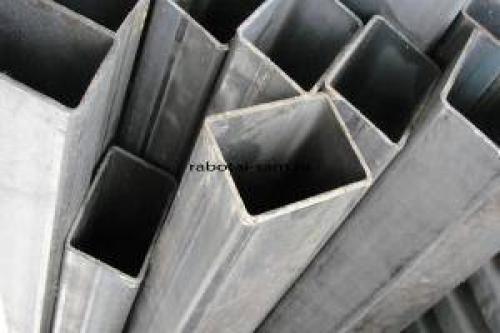

Огромным преимуществом прямоугольных и квадратных труб по сравнению с профилем того же веса является высокая устойчивость к смятию и другим деформациям. Поэтому сплошные профиля можно заменить гораздо более легкими профтрубами – это очень значительно облегчает (в 2 раза и больше) и удешевляет конструкцию трубчатого типа.

Размеры сечения труб выбирают в зависимости от длины пролета и расстояния между опорами и фермами. В частных усадьбах навесы и другие конструкции не очень большие, и можно воспользоваться советами специалистов или найти готовые чертежи в интернете.

Чертежи навесов из профильной трубы. Какой материал выбрать для каркаса

При расстоянии между опорами до 2 м для небольших навесов с пролетами длиной до 4 м подойдут профиля 40×20х2 мм, при пролетах до 5 м – 40×40х3, 60×30х3 мм; пролетах длиннее 5 м – 60×40х3, 60×60х3 мм. Если планируется автомобильный навес на две машины шириной 8-10 м, то профиль потребуется от 60×60 до 100×100 с толщиной стенки 3-4 мм. Размеры профиля зависят от расстояния между фермами.

Профтрубы поступают в продажу отрезками длиной 6 и 12 м. При длине 12 м металл расходуется экономнее, но для транспортировки таких труб нужен длинномер. Перед покупкой материалов следует продумать, как вы будете отрезать заготовки и сколько их разместится в трубе длиной 6 м или 12 м, и подсчитать, сколько отрезков профтрубы Вам понадобится.

Ориентироваться на номинальный вес нельзя – вес 1 м.п. в конкретной партии будет отличаться от номинального, и скорее всего в сторону увеличения (изготавливать изделия с более толстой стенкой выгоднее продавцам – цена идет за тонну). При покупке по весу материал придется докупать и довозить – а это лишние расходы.

Односкатный навес без ферм. Подготовительные работы по установке односкатного металлического навеса

Мы могли рассмотреть и двускатные конструкции, но цель именно этой статьи – сделать предельно практичный, простой и дешевый навес с металлическим каркасом, поэтому мы выбрали односкатное сооружение. Сделать его в 2 раза быстрее, поскольку нет необходимости в гнутых фермах, стыковке кровельного материала по центру и материалов пойдет на 30% меньше. Рассмотрим всю инструкцию пошагово и начнем с подготовительных работ.

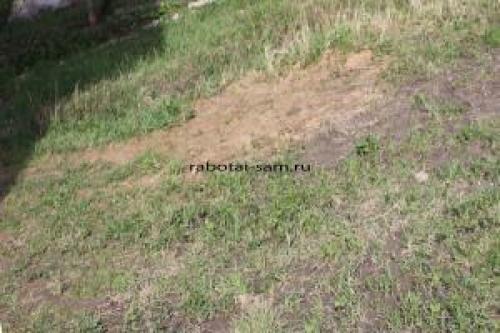

ШАГ 1: выбираем место для односкатного навеса. Строить можно везде, где есть место, но лучше выбрать небольшую возвышенность во дворе и место с неглубоким залеганием глины, чтобы вода после дождя не скапливалась под навесом, и можно было потратить минимум средств на установление бетона под опоры. Любители Фен Шуя здесь не приветствуются, поскольку главное здесь – практичность.Чертежи навесов из профильной трубы. Какой материал выбрать для каркаса 01

ШАГ 2: выбор материалов. Мы уже его выбрали. Опоры у нас будут из металлического квадрата 40х40 мм, подобрали мы его с учетом нагрузки конструкции и возможной нагрузки ветра в 4%, также не забыли и осадки для суровой климатической зоны. Опоры рассчитаны для навеса из металла с уклоном 15-20% и размерами 4х4 метра. Крышу можно сделать из поликарбоната, но мы все же предпочли металлический профнастил, поскольку он недорогой и с ним легко работать.Чертежи навесов из профильной трубы. Какой материал выбрать для каркаса 02

ШАГ 3: расчистка площади. Мы будем использовать бетонный пол для автомобиля, поэтому территорию надо спланировать и убрать около 10 см земли для подсыпки шлаком и установки стяжки минимум 5 см толщиной. Это немало, вполне достаточно для увесистого внедорожника (в пределах разумного, до 2500 кг). Если вы хотите купить в дальнейшем хаммер или трактор – тогда ваша глубина стяжки будет не менее 12 сантиметров.Чертежи навесов из профильной трубы. Какой материал выбрать для каркаса 03

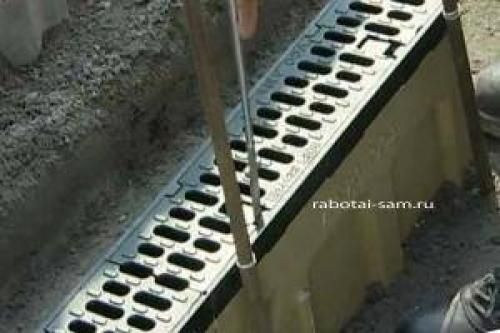

ШАГ 4: рассчитываем коммуникации. Да, вам не послышалось, вокруг навеса будут еще коммуникации. Зачем? Это просто. Во-первых, вода не будет подмывать его, не будет затекать под навес, во-вторых – это просто круто смотрится и недорого стоит. Это будут отливы в земле и водоотводы. К тому же, надо подвести электричество к навесу на всякий пожарный случай (вдруг пожарить шашлык негде будет или надо разогреть машину) и сделать выводы провода из-под стяжки или по опорам будущим.Чертежи навесов из профильной трубы. Какой материал выбрать для каркаса 04

Расчет односкатного навеса из профильной трубы онлайн калькулятор. Информация по назначению калькулятора

Калькулятор работает в тестовом режиме с 24.08.2022. Просьба сообщать о найденных ошибках в комментариях, либо по обратной связи, скопировав ссылку на расчет.

Онлайн калькулятор односкатной крыши предназначен для расчета угла наклона ската, количества и размера стропил, количества обрешетки, а так же объема необходимых материалов. В расчетах учтены все популярные кровельные материалы, такие как керамическая, цементно-песчанная, битумная и металлическая черепица, ондулин, шифер и др. Возможно производить расчет плоской крыши по заданным параметрам. К расчету прилагаются чертежи в разных проекциях, и чертеж стропила с размерами нижнего запила.

Все расчеты выполняются в соответствии с ТКП 45-5.05-146-2009 и СНиП «Нагрузки и воздействия».

О дноскатная крыша является самой простой среди других типов крыш и экономичной в плане расхода материалов и работ, так как имеет всего один скат. Такой вид крыши достаточно популярен и в основном применяется для гаражей, хозяйственных построек и других не жилых помещений. Может быть как чердачной, так и бесчердачной.

Д ля данной крыши применимы практически все популярные виды кровельных, подкровельных материалов и утеплителей. К данному виду крыш применимы различные углы наклона ската, но чаще всего применяются малые углы. В таком случае необходимо учитывать повышенные снеговые нагрузки на кровлю и своевременно очищать ее от снега.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация

Д алее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой справа.

Столбы для навеса из профильной трубы. Односкатный навес

Данная конструкция является наиболее простой. Для её изготовления нужно:

  1. Установить опоры и залить скважины. Расстояние между стойками должно быть от 1 до 1,5 м. Если для кровли используется шифер, профнастил или натуральная черепица, то эта величина составляет 1,2 м.
  2. Наметить расположение опорных столбов, натянуть строительную верёвку между ними по ровной линии. Для каждой стойки выкопать ямы глубиной не менее 60 см, и диаметром 20 см. Армировать трубы специальными планками (пятками), которые привариваются к низу каждой из труб. Они затем зальются полностью бетоном, и будут удерживать в вертикальном положении всю конструкцию.

    Односкатный навес из профильной трубы можно располагать в любом месте приусадебного участка

  3. На дно каждой ямы уложить и утрамбовать небольшой слой песка. Затем установить опору строго вертикально по уровню, и залить бетоном (смешать песок, цемент и гравий в соотношении 3:1:3). После этого опору несколько раз немного приподнять и опустить, чтобы смесь полостью проникла во внутреннюю полость профиля.
  4. Проверить строительным уровнем вертикальное положение всех опор, оставить их до полного высыхания бетона. Обычно это занимает 3–7 дней, в зависимости от погодных условий. Если вы строите навес на имеющемся бетонном покрытии, то металлические стойки можно просто прикрутить к основанию, предварительно наварив на низ труб специальные квадратные пластины.
  5. Сформировать верхнюю часть односкатного навеса. Для этого надо сварить две трубы, которые расположены по катетам конструкции. Затем осуществить замер гипотенузы фермы, отрезать профиль нужной длины, приварить её на определённое место. Если используется труба с прямоугольным сечением, то необходимо смонтировать её таким образом, чтобы она своей большей стороной была повёрнута наверх, что облегчит крепление облицовки.

    Каркас верхней части навеса рекомендуется делать из профильной трубы с квадратным сечением

  6. Армировать готовую навесную конструкцию. Для этого в металлическом треугольнике между наибольшим катетом и его гипотенузой приварить куски профильной трубы.
  7. Рассчитать и установить все элементы каркаса. Для этого к меньшему катету каждого элемента треугольной формы приварить металлические планки. При этом сторона каркаса должна делить планки на две одинаковые части.
  8. В этом элементе каркаса сделать четыре одинаковых отверстия для того, чтобы прикрепить навес к стене дома. Для этого понадобится ещё один человек, который будет помогать устанавливать основание, и намечать положение отверстий для анкерных болтов. Но так как односкатные конструкции с профнастилом или шифером очень тяжёлые, то этого крепежа может не хватить, поэтому придётся ставить дополнительные стойки, которые прикручиваются к стене. Односкатный навес, в котором кровля сделана из листов поликарбоната, намного легче и поэтому дополнительные крепления возле стены не понадобятся.

    Навес из поликарбоната из профильной трубы не требует дополнительных креплений

  9. Крепление поликарбоната на крышу навеса производится без снятия защитной плёнки. С помощью дрели надо высверлить отверстия на листах. При этом от края придётся отступить 4 см. Используются специальные термошайбы с уплотнительными кольцами и заглушками. В процессе крепления поликарбоната к крыше навеса нужно наложить на высверленное отверстие термошайбу, затем закрутить её с помощью самореза, закрыть специальной шляпкой с заглушкой. Крепление должно входить строго перпендикулярно по отношению к поверхности листа покрытия кровли. Закручивать нужно туго, но при этом нельзя перетягивать, чтобы не испортить поверхность листа.

    Крепить листы поликарбоната к каркасу нужно специальными пластиковыми шайбами

  10. Все листы поликарбоната на крыше навеса стыковать с помощью специального разъёмного профиля. Низ его прикрутить на обрешётку ещё до укладки кровли. Крышку пристегнуть с помощью зубчатого замка, в котором «лапки» находятся на двух частях профиля.

    Стыковать листы поликарбоната между собой необходимо с помощью специального профиля

  11. Затем закрыть все боковые срезы поликарбонатных листов специальной перфорированной лентой и торцевым профилем. Таким образом вы сможете защитить воздушные каналы кровли от грязи и проникновения влаги.

Навес из круглой трубы. Создание навеса из профильной трубы

Конструкция навеса особой сложностью не отличается. Если чертеж навеса и необходимые для его сборки материалы уже есть, то можно приступить непосредственно к обустройству конструкции.

Изготовление навеса из профильной трубы осуществляется по следующему алгоритму:

  1. Сначала размечается и подготавливается участок под навес. Нужно подобрать место для фундаментных ям и выкопать их, а потом засыпать дно всех ям щебнем. В ямах устанавливаются закладные элементы, после чего фундамент заливается цементным раствором.
  2. К нижним частям стоек навеса привариваются стальные детали квадратной формы, размер которых совпадает с габаритами закладных деталей, как и диаметр отверстий под болты. Когда раствор застынет, столбы для навеса из профильной трубы прикручиваются к закладным деталям.
  3. Следующий шаг – сборка каркаса. Профильная труба на этом этапе размечается и разрезается на необходимые куски, и только после этого может осуществляться изготовление ферм из профильной трубы для навеса. Сначала при помощи болтов крепятся боковые фермы, потом фронтальные перемычки, а последними при необходимости обустраиваются раскосные решетки. Собранный каркас устанавливается на стойки и фиксируется выбранным способом.

Навес из круглой трубы. Создание навеса из профильной трубы

Перед монтажом кровли навес нужно покрасить или покрыть антикоррозионным составом, чтобы предотвратить возможное разрушение материала – во время сборки базовое покрытие повреждается, и металлические детали в результате теряют сопротивляемость коррозии. Кроме того, нужно понимать, что внешняя обработка не защищает конструкцию от разрушения изнутри, поэтому края труб необходимо закрыть заглушками.

Источник: https://arka-iz-dereva.aystroika.info/novosti/naves-iz-profilnoy-truby-svoimi-rukami-konstrukciya-i-sostavlenie-smety

Чертежи навесов из металла. Материалы для каркаса

В основном для опор используют древесину — брус или бревно, металлическую трубу круглого или прямоугольного сечения. Иногда опорные колонны складывают из кирпича или камня. Они более массивные, привлекают больше внимания, потому должны вписываться в стиль постройки, которая находится рядом.

Есть еще варианты, когда низ опорной колонны делают из кирпича, а верх — из древесины или металла. И в этом случае все определяется стилистикой дома и участка. Не стоит делать кирпичные опоры, если есть ограничения по размерам участка: они довольно массивные и отнимают приличное количество места.

Все материалы (кроме кирпича) перед использованием обрабатываются. Древесина в обязательном порядке покрывается антипиренами (снижающими горючесть материала). Затем пропитывается составами, которые будут защищать ее от поражения насекомыми-древоточцами, а также от всех погодных условий.

Чертежи навесов из металла. Материалы для каркаса

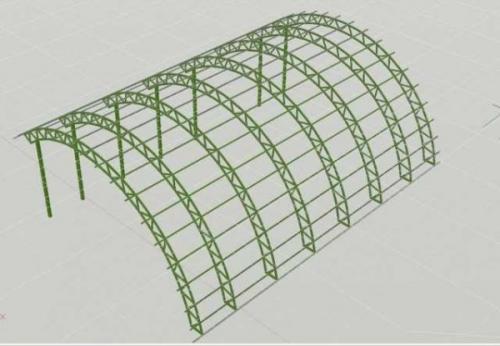

Интересный проект автонавеса из поликарбоната

Чертежи навесов из металла. Материалы для каркаса

Его реализация

Особое внимание стоит уделить обработке древесины, которую будут закапывать в грунт. Ее можно пропитать специальными составами для древесины, контактирующей с грунтом (например, Сенеж Ультра и его аналоги). Хорошо себя показала пропитка в отработке. Концы столбов, которые будут закапывать, погружаются в емкость с отработкой на пару дней. После просушки их можно использовать без дополнительных мер. Лет на 10 хватит.

Второй вариант — залить бетонный столб в землю, а в него вмонтировать закладную пластину, башмак или шпильку, к которым потом крепить деревянный брус.

Металлические столбы зачищается от ржавчины, покрывается грунтовкой. После сварки, дополнительно обрабатывают швы и все покрывают краской  в два слоя. Второй наносят после того, как первый слой краски высохнет до состояния «на отлип».
