При составлении чертежа нужно иметь в виду оптимальный угол ската крыши, принятый нормативами. 25˚- 30˚ –лучший скос для северных регионов с большой толщиной выпавшего снега. Кровля изготавливается из профильного листового металла.

15˚- 20˚. Такой уклон у односкатного навеса надежнее устанавливать для областей с сильными постоянными ветрами. Наибольшее расстояние для пролета из труб – 20 метров. Крыша делается из профнастила, поликарбоната или металл черепицы.

До 15˚. С данным уклоном кровли устанавливаются небольшие навесы или козырьки. Покрытием может быть поликарбонат или волновой листовой материал.

Незатейливым вариантом, понятным при самостоятельном изготовлении, является односкатный навес из профильной трубы, показанным схематично ниже.

Навес из профильной трубы своими руками. Конструкция и составление сметы

Каркас для односкатного навеса

Произведем расчет квадратных труб, который нужен для изготовления опор и ферм.  Достоинство такого каркаса – простота применения и маленькая масса конструкции для навеса из профильных труб. Наверху устанавливается четыре фермы с наибольшей высотой три метра и собраны они из облегченных профильных труб размером 25 мм.

Площадь крыши навеса составляет 30,25 м2 (5,50×5,50 м). При вычислении комплектующих элементов выявилось, что масса всей конструкции из профильных труб не превысит 350 кг, что для шести опорных стоек из профиля с размером 50 мм составит около 20% наибольшей статистической нагрузки.

Учитывая, что снеговой покров дает усиление на опоры и фермы до 800 кг, запас прочности при этом составляет 1,4 единицы. Более вероятной проблемой при расчетах профиля является боковой ветер, который может опрокинуть постройку.

При условии жесткой фиксации опорных труб в бетонированном фундаменте, получается, что нагрузка от ветра со скоростью 15 м/сек на наклонную кровлю около 30 градусов составит 24 кг/м2. А это означает, что общее усиление на профильные трубы не превысит 150 кг. Такой показатель вполне приемлемый для данного строения.

Навес из профильной трубы своими руками. Конструкция и составление сметы

Таблица для расчета каркаса под навес из профильных труб

Чертеж ферм и постройки в целом надо делать в заданном масштабе, чтобы было удобно высчитать необходимое количество деталей.

НА ЗАМЕТКУ! Покупать профильные элементы рекомендуется с запасом на 5-10%, так как возможен риск получения одной-двух бракованных труб на партию. А также при самостоятельном изготовлении навеса возможны ошибки и лишний расход материала.

Расчет навеса из профильной трубы. Расчет и чертеж навеса

Грамотный расчет и создание хорошего чертежа подразумевают соблюдение ряда стандартов и требований, предъявляемых к конструкциям из профильных труб. Впрочем, маленькие односкатные навесы не нужно рассчитывать так уж точно – небольшой козырек из профильной трубы большим весом не отличается, поэтому никакой опасности такого рода конструкции не представляют. Крупногабаритные навесы для стоянок или бассейнов нужно обязательно рассчитать, чтобы избежать проблем.

Чертеж навеса из профтрубы всегда начинается с эскиза – простого наброска, на котором указан тип конструкции, ее основные особенности и примерные габариты. Чтобы точно определить размеры будущего навеса, стоит провести замеры на участке, где конструкция и будет располагаться. В том случае, если навес будет пристраиваться к дому, то необходимо также измерить стену, чтобы точно знать размеры профильной трубы для навеса.

Навес из профильной трубы своими руками. Конструкция и составление сметы 02

Можно рассмотреть методику расчета на примере конструкции, расположенной на площадке 9х7 м, расположенной перед домом с размерами 9х6 м:

  • Длина навеса вполне может равняться длине стены (9 м), а вылет конструкции на метр короче ширины площадки – т.е. 6 м;
  • Нижний край вполне может иметь высоту 2,4 м, а высокий стоит поднять до 3,5-3,6 м;
  • Угол наклона ската определяется в зависимости от разницы высот нижнего и верхнего краев (в данном примере получается около 12-13 градусов);
  • Для расчета нагрузок на конструкцию нужно найти карты, отображающие уровень атмосферных осадков в данном регионе, и отталкиваться от них;
  • Когда размер конструкции и предполагаемые нагрузки рассчитаны, остается составить подробный чертеж, подобрать материалы и приступить к сборке навеса.

Чертежи ферм из профильной трубы для навеса должны отображаться отдельно со всеми подробностями. Также стоит помнить, что минимальный уклон навеса составляет 6 градусов, а оптимальное значение – 8 градусов. Слишком малый наклон не позволит снегу сползать самостоятельно.

Закончив с чертежами, подбирается соответствующий материал и его количество. Расчет нужно проводить точный, а перед приобретением стоит добавить около 5% допуска – при работе очень часто происходят небольшие потери, да и брак встречается нередко. По подобным расчетам можно сделать и каркас гаража из профильной трубы , что достаточно востребовано.

Двускатный навес из профильной трубы. Расчёт необходимого количества профильных труб

Для возведения небольшого односкатного навеса необходимо произвести точные расчёты и составить предварительный чертёж:

  1. Навес длиной в 6 м должен иметь 8 опорных металлических стоек. Для этого можно использовать металлический профиль с сечением 80х80 мм. Толщина стенок трубы должна быть более 3 мм для большей устойчивости конструкции.

    Опоры для навеса из профильной трубы должны быть крепкими

  2. Одна сторона конструкции должны быть выше второй в зависимости от выбранного кровельного материала. Так, например, для поликарбоната будет достаточно угла наклона от 20 до 25 градусов.
  3. Для каждой пары стоек должны быть предусмотрены конструкции усиления, называемые фермами. Они изготавливаются из равнополочных уголков или профиля с сечением 60х60 мм.

    Основной метод соединения металлических деталей — сварка

  4. Обрешётку наваривают с шагом в 1 м из металлической профильной трубы сечением 40х40 мм. Такой навес может выдержать около 400 кг снега при условии, что конструкция будет установлена стационарно.
  5. Для устройства стоек понадобится 8 профильных труб.
  6. Для обрешётки кровли понадобится 12 профилей. В некоторых случаях владельцы домов экономят, устанавливают вместо 8 стоек всего 6. Также можно сократить количество труб для обрешётки, но специалисты не рекомендуют этого делать, поскольку это приведёт к потере жёсткости, а в будущем и к разрушению всего сооружения.

    Количество стоек должно быть таковым, чтобы в жёсткости конструкции не было сомнений

  7. Основа односкатного навеса представляет собой треугольник из профильных труб, который имеет один угол в 90 градусов. Его больший катет должен равняться расстоянию, которое соответствует длине от торцевого края стойки до стены здания или до внешней стороны противоположной стойки, если навес построен вдалеке от других домов.

Навесы из профильной трубы. Что учитывать при постройке

Навесы из профильной трубы. Что учитывать при постройке При сварке и монтаже навеса возле одной из стен здания, длину и ширину опорной конструкции лучше сделать несколько короче. Такая операция позволит обеспечить выпуск укрывного материала и сток дождевой воды в желоба. Еще одно преимущество способа – это экономия более 2-х м профильной трубы на каждой ферме.

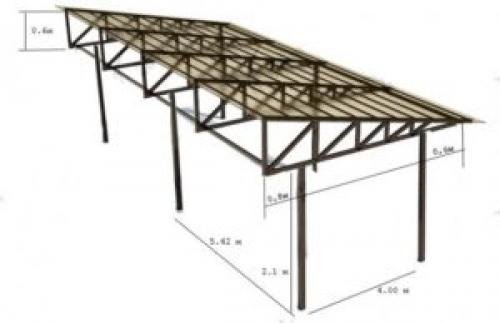

Самый низкий срез навеса должен быть высотой не менее 2,2 м. При заезде газели, высоту следует увеличить до 2,6 м. Величина самого высокого места зависит от фантазии и возможностей бюджета.

Но следует учесть одно правило кровельщиков. Угол наклона ската крыши не должен превышать 120, поэтому общая высота конструкции должна быть менее 4-х м.

При расположении и выборе места, следует обязательно учитывать основные направления ветров и количество осадков характерных для региона.

В зависимости от этих значений подбирают размеры полок основного профиля для сварки, трубы на стойки и квадрата на раскрепления. Для основных частей навеса из профильных труб подготавливают отдельный чертеж со всеми размерами, местами раскреплений и жесткостей.

Вариантов формы крыши навесов довольно много – односкатные, арочные, двускатные (домиком), сложные. Каждая конструкция имеет свои минусы и плюсы.

Самая распространенная – односкатная крыша, сварка которой не представляет трудностей. Угол наклона фермы не должен быть менее 8%. При несоблюдении этого значения на крыше навеса в зимнее время будет собираться снег, и такой козырек долго не прослужит.

Односкатный навес из профильной трубы без ферм. Конструкция большого навеса

Для обычного двора приведенного варианта навеса из профильных труб малого сечения вполне достаточно для того, чтобы укрыть автомобиль, или использовать его в качестве места отдыха на свежем воздухе. Но зачастую требуется сделать навес большего размера, например, такой, как приведен на чертеже. Конструкция 9х8 м из профильной трубы позволяет закрыть пространство, которого хватило бы для стоянки четырех легковых или двух грузовых автомобилей.

Несмотря на внешнюю схожесть с предыдущим проектом, вес нового навеса уже составляет более двух тонн, количество ферм из профильной трубы увеличено вдвое, кроме того, нижняя и верхняя кромка односкатного навеса из профильной трубы усилены с каждой стороны прямоугольной фермой, увеличивающей жесткость в продольном направлении. С увеличением размеров навеса возрастает сечение используемых в каркасе профилированных труб, увеличивается количество несущих ферм крыши.

В данном проекте односкатного навеса для вертикальных опор используется квадратная профильная труба 120х120 мм, для горизонтальных балок перекрытия профиль 80х80 мм. Для обустройства каркаса односкатной кровли применяется профильная труба 50х50 мм. Односкатную крышу образуют семь рамных ферм, длиной восемь метров. Такое устройство обеспечивает максимальную жесткость при небольшой массе. Шаг между подкосами фермы составляет 1740 мм, высота козырька 370 мм.

Расчет несущего каркаса из профильной трубы для навеса в данном случае выполнить вручную достаточно сложно, да и в этом нет особой необходимости. Размеры профильной трубы можно получить расчетом с помощью специализированной строительной программы, например, как на

В данном проекте навеса все размерные цепи на чертежах прошли дополнительные расчеты и проверку на прочность и устойчивость, поэтому их можно просто использовать в качестве опорных или базовых при строительстве навеса из профильной трубы.

Какой из навесов более подойдет для использования в частном доме, зависит, прежде всего, от цели и финансовых возможностей хозяев. С помощью таких навесов можно накрыть дом или зону отдыха с бассейном и игровой площадкой. При этом часть козырька и ската односкатной крыши можно покрыть прозрачным поликарбонатом, а вторую часть ондулином или металлопрофилем.

Чертежи навесов из металла. Особенности

Навес для автомобиля – это небольшая архитектурная конструкция с прочными опорами и отсутствующими стенами. Основная функция навеса – защита машины от непогоды. Однако в дачных условиях на крытой территории можно устроить пикник или временно поставить детский бассейн. Правильно сконструированная крыша сможет защитить человека и его машину от яркого солнца в ясный летний день, от снегопада суровой зимой и от дождей в осенний и весенний период года.

Помимо основного назначения, навесы играют важную роль в декоре двора, особенно конструкции из металлопрофиля. Именно их можно дополнять необычными узорами из кованого металла, при необходимости менять цвет всего навеса или некоторых элементов. Металлопрофиль, применяемый в возведении навеса для авто, обладает множеством преимуществ.

Данный материал устойчив к биологическим, химическим и механическим воздействиям. Говоря простыми словами, металлопрофиль не боится резких температурных изменений, без труда переносит огонь, а при соответствующей обработке не покрывается ржавчиной. Кроме того, профильные трубы квадратной или прямоугольной формы просты в монтаже, последующем обслуживании и уходе. И что самое привлекательное, данный материал отличается экологичностью и невысокой стоимостью.

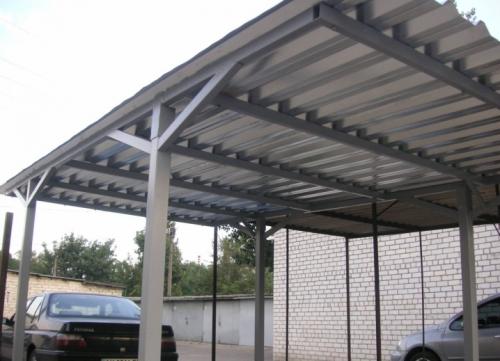

Сама защитная конструкция состоит из фундамента, вертикальных опор, боковых соединителей, ферм, обрешетки и кровли. Однако людям, не связанным со строительством, из представленного списка знакомо лишь несколько слов. Соответственно, возникают мысли, что без квалифицированных специалистов построить навес не удастся. Но это ошибочное мнение. Любой современный человек сможет самостоятельно поставить навес из металлопрофиля, главное – следовать инструкции.

Навес из профильной трубы своими руками. Конструкция и составление сметы 04

Навес из профильной трубы своими руками. Конструкция и составление сметы 05

Односкатный навес из профильной трубы чертеж. Односкатные навесы из металлопрофиля

Односкатный навес из профильной трубы чертеж. Односкатные навесы из металлопрофиля

Навесы из металлопрофиля востребованы среди владельцев загородных участков, так как удается эффективно организовать зону отдыха или стоянки автомобиля, обеспечивая защиту от атмосферных осадков. Изготовить односкатный навес можно посредством задействования разных технологий и использования подручных материалов.

Навес из профильной трубы своими руками. Конструкция и составление сметы 07

Особенности

Многие считают односкатные навесы из металлопрофиля универсальной и надежной конструкцией. К особенностям подобных сооружений можно отнести следующие.

  1. Простую технологию изготовления. Навесы из профнастила сделать нетрудно. Это примитивный каркас с элементами обрешетки, установка которого производится на четыре или более опоры.
  2. Доступную стоимость. Профильная труба, которую нужно будет приобрести для организации стоек будущего навеса, стоит недорого. Конечно, стоимость металлопрофиля может различаться исходя из размеров, качества металла и назначения. Однако почти каждый может себе позволить покупку подобных изделий.
  3. Долгий срок службы. При правильной обработке металлического каркаса конструкция прослужит долго, не заржавеет и не испортится. Для увеличения срока эксплуатации рекомендуется регулярно обновлять защиту.

Навес из профильной трубы своими руками. Конструкция и составление сметы 08

Перечисленные особенности делают каркасы из металлопрофиля востребованными в загородных домах. Достоинство односкатного навеса из металла в том, что он создает надежное укрытие от дождя из снега, надолго сохраняя свою окраску и первоначальную красоту, при этом практически не требуя ухода.

Навес из профильной трубы своими руками. Конструкция и составление сметы 09

Какими бывают навесы?

Примыкающий к дому навес из металлопрофиля может иметь разную конструкцию и быть выполненным из разных материалов. В основном такие сооружения делают:

  • односкатными;
  • арочными;
  • с плоской кровлей.

Для создания каркаса навеса, пристроенного к дому, чаще используют стальную трубу или деревянный брусок квадратного сечения. Наиболее распространенным вариантом исполнения конструкции является односкатный навес с примыканием к дому.

Конструкции отличаются надежностью, небольшой ценой и удобством монтажа.

Навес из профильной трубы своими руками. Конструкция и составление сметы 10

Арочные навесы тоже ставят, но не так часто, по сравнению с первым вариантом. Минус таких конструкций – сложность монтажа. Не с первого раза удается одинаково согнуть профильные трубы для создания ферм, особенно если работы выполняются самостоятельно.

Навес из профильной трубы своими руками. Конструкция и составление сметы 11

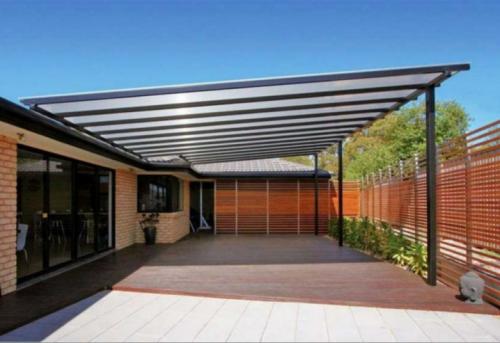

Навесы с плоской кровлей востребованы в южных регионах. В средней и северной полосе такие конструкции не справятся с нагрузкой от снега. Чтобы кровля плоского навеса смогла выдержать внушительное давление, для ее создания потребуется профлист с большой высотой волны.

Навес из профильной трубы своими руками. Конструкция и составление сметы 12

Подбор и подготовка места

Строительство будущего навеса начинают с выбора и подготовки участка во дворе, на котором планируется возвести объект. Выбирать место рекомендуется с учетом назначения будущей конструкции. Так, если планируется возвести односкатный навес для защиты беседки или стоянки авто, стоит предварительно позаботиться о требуемых размерах площадки и рассчитать количество опор, которое сможет выдержать планируемую нагрузку.

Навес из профильной трубы своими руками. Конструкция и составление сметы 13

Чтобы правильно подготовить выбранное место для проведения дальнейших работ, нужно сделать следующее.

  1. Тщательно расчистить территорию от растительности и мусора. Если установка навеса требуется для благоустройства и защиты зоны отдыха, от травы избавляться необязательно.
  2. Выровнять поверхность посредством засыпки впадин или среза бугров. В противном случае не получится соорудить ровный и стойкий навес.
  3. Если планируется в будущем площадку под навесом залить бетоном или организовать другое покрытие, стоит удалить верхний слой почвы толщиной в 10-15 см. Дело в том, что в нем содержатся растения и их семена, которые могут пробиться сквозь покрытие и разрушить его.
  4. Выполнить разметку, чтобы отметить местоположение опор навеса. Перед этим рекомендуется провести требуемые расчеты для подсчета количества опор и шага между столбами. Разметка представляет собой контур прямоугольника на грунте. При этом важно, чтобы фигура была вычерчена без перекосов, чтобы предотвратить снижение прочности конструкции при сборке.
  5. В местах, где требуется установить опоры, сделать выемки глубиной, способной превысить отметку промерзания грунта на 10-15 см. Впоследствии в выемки будет залит цементный раствор для образования фундамента.

Расчет односкатный навес без ферм. Расчет фермы для навеса

Выполняя расчет фермы для навеса, важно руководствоваться не только общим удобством расположения, но и эстетикой, а также углом наклона крыши, конфигурацией кровельной системы и другими параметрами. Можно подготовить чертеж фермы для навеса, сопоставить запланированные размеры с территорией и удобством подъезда, правильно разместить ворота, продумать систему отвода воды и снежные скаты

Навес из профильной трубы своими руками. Конструкция и составление сметы 14

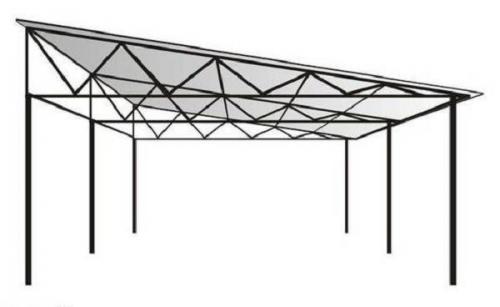

Делать ферму будем из профильной трубы. Это наиболее доступный материал, удобный в сварке. Параметры профильной трубы мы узнаем чуть позже, поскольку их необходимо тщательно рассчитать. Для начала, определите длину общей металлической конструкции.

Именно от этого будет зависеть и высота подъёма земли до конька, а также тип кровельной системы

Проще всего обустраивать односкатную крышу, но при таком обустройстве важно помнить, что максимальным шагом между двумя соседними фермами должно быть расстояние не более 1, 75 м

Определив для себя угол наклона по индивидуальным параметрам, вычисляют угол наклона обрешётки. В среднем, специалисты делают его 30 градусов в плоскости, либо запиливают под 45. Так нагрузка будет распределена равномерно.

Какого-то особого расчета для навесов, длина которых не превышает значение в 30 м, не требуется. Но, экономить тоже не стоит, поскольку выбирая металлопрокат с тонкими стенками, вы не сможете гарантировать жесткость сварных частей. Будет вибрация, а в зимнее время года, от снега, металлокаркас может просесть.

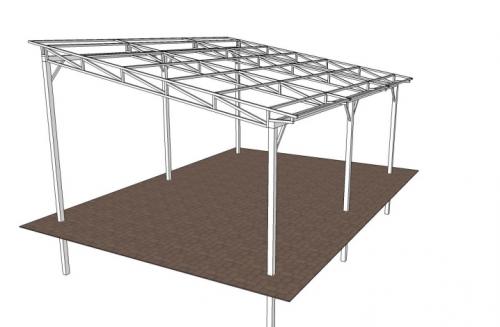

Предлагаем подробнее рассмотреть предварительный расчёт, условившись, что мы будем строить односкатный навес, размерами 6 на 4 м. Для прочности, следует использовать металлический профиль 30 на 30 мм сечением, с толщиной стенки не менее полутора мм. Определившись с наклоном крыши, понимаем, что нижний пояс фермы будет составлять 4 м.

Верхний составит порядка 4,5 м. Прежде всего, необходимо обустроить вертикальные направляющие из того же материала. Наибольшую сторону делаем порядка 0,6 м, наименьшую по факту, исходя из расчетного угла наклона. Далее, делим верхний ряд профиля на равные части.

Навес из профильной трубы своими руками. Конструкция и составление сметы 15

К нижней части привариваем промежуточные поперечины. Эти поперечины ещё называют раскосыми перемычками. Они должны быть изготовлены из той же стали, что и основной каркас. Если, есть возможность сэкономить, то можете заменить поперечины на трубу, сечением 20 на 20 мм.

Ранее мы говорили, что при односкатной конструкции кровельной системы, следует выбрать шаг ферм не менее чем 1,75 мм. Для пущей надежности выбираем шаг, равный 1 м. Итого, на 6 м подойдёт порядка 5 подобных ферм. Их следует монтировать на предварительно установленные опоры, затем следует сварить все в единое целое, после чего закрепить поликарбонат, используя специальные перемычки из профиля 20 на 20 мм.

Навес из круглой трубы. Какой бывает навес из профнастила, примыкающий к дому: фото основных конструкций

Навес из профлиста, пристроенный к дому, может быть очень разным как по конструкции, так и по материалам. Чаще всего его делают односкатным, арочным или с плоской кровлей, а каркас собирают из деревянного бруса, профильной или круглой трубы. Навесы на опорах из кирпича или камня тоже встречаются, но редко из-за высокой цены и сложности монтажа, поэтому их мы рассматривать не будем.

Односкатные навесы из профнастила с примыканием к дому самые распространенные. Они надежны и недороги, а еще их очень легко построить — монтаж такой конструкции займет 1–2 дня, и для него не нужно нанимать специалистов. При этом односкатные навесы — это классика, которая хорошо вписывается в любой архитектурный ансамбль, будь то подчеркнуто грубый сруб или дом в современном стиле.

Односкатный навес из металлопрофиля примыкающий к дому — фото классической конструкции на профильных трубах перед входом в дом

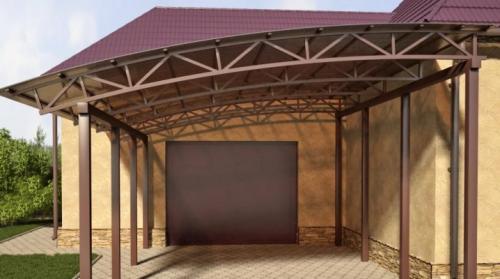

Арочный навес к дому из металлопрофиля также ставят часто, несмотря на очевидные сложности в его монтаже: одинаково согнуть профильные трубы для ферм самостоятельно практически невозможно, для этого нужно специальное оборудование. Это сразу же повышает цену такого навеса. Кроме того, расчет нагрузки на арочную кровлю, ее проектирование и крепление — тоже далеко не элементарные задачи, и справиться с ними может не каждый. Впрочем, эти сложности с лихвой окупаются эстетичностью — изящный арочный навес у дома из профлиста облагораживает и оживляет все здание. Даже если сделан без особых изысков из обычной профильной трубы. Конечно, за исключением случаев, когда такие обтекаемые конструкции просто не подходят по стилю.

А вот навес с плоской кровлей — это атрибут южных регионов. В средней полосе и, тем более, на севере страны такие навесы из профнастила перед домом встречаются редко: чтобы такая кровля держала сколько-нибудь большую снеговую нагрузку, ее нужно делать из марок профлиста с большой высотой волны. В результате визуально жилой дом превращается в филиал промышленно предприятия. Хотя, конечно, плоской такую крышу можно назвать только условно — у нее все равно есть уклон, пусть и небольшой, до 6–8°. Это нужно, чтобы осадки с навеса все-таки стекали, а не лежали на нем мертвым грузом.

Плоский навес из металлопрофиля, пристроенный к дому, для повышения несущей способности усиливают швеллерами и несущим профлистом

Теперь о материалах. В нашей инструкции мы расскажем, как построить навес к дому из металлопрофиля — ставить опоры из металла проще, да и прослужат стальные трубы дольше деревянного бруса. Кроме того, если брать круглые, а не профильные трубы для колонн и не забыть их покрасить качественной краской, конструкция с каркасом из металла будет хорошо смотреться. Если позволяет стиль дома, стальной каркас можно украсить коваными элементами, которые в избытке продаются в любом строительном гипермаркете.

Деревянный навес из профнастила, примыкающий к дому, — лучший вариант для коттеджей из бруса или срубов. Такая конструкция станет органичным продолжением дома, дополнит и расширит его. Кроме того, крепить дерево к дереву банально проще. Еще навесы из деревянного бруса отлично смотрятся с кирпичными и каменными домами — это вообще традиционное сочетание, проверенное поколениями строителей.

В зависимости от стиля дома, деревянные опоры можно сделать из грубого необработанного дерева, а можно украсить их резьбой и отполировать — из-за мягкости древесины и легкости ее обработки воплотить в жизнь можно практически любые дизайнерские изыски. Но не стоит забывать и об обратной стороне натурального дерева: гниении, возможности повреждения насекомыми, чувствительности к влаге, пожароопасности и необходимости постоянного ухода. Поэтому, если деревянный навес для вас — это не must have из-за деревянного же дома, советуем тщательно обдумать, стоит ли связываться именно с деревом и не лучше ли выбрать более практичную сталь.
