Навес для машины из профильной трубы. Особенности

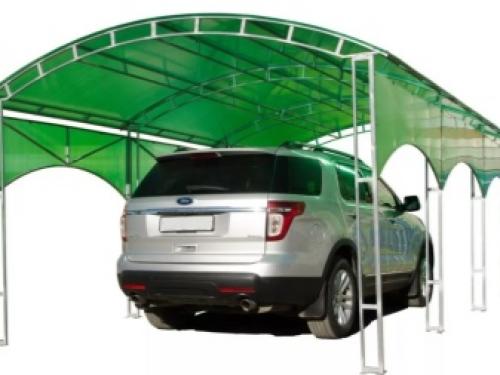

Навес для автомобиля – это небольшая архитектурная конструкция с прочными опорами и отсутствующими стенами. Основная функция навеса – защита машины от непогоды. Однако в дачных условиях на крытой территории можно устроить пикник или временно поставить детский бассейн. Правильно сконструированная крыша сможет защитить человека и его машину от яркого солнца в ясный летний день, от снегопада суровой зимой и от дождей в осенний и весенний период года.

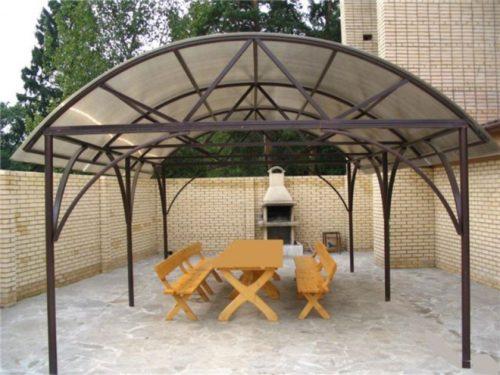

Помимо основного назначения, навесы играют важную роль в декоре двора, особенно конструкции из металлопрофиля. Именно их можно дополнять необычными узорами из кованого металла, при необходимости менять цвет всего навеса или некоторых элементов. Металлопрофиль, применяемый в возведении навеса для авто, обладает множеством преимуществ.

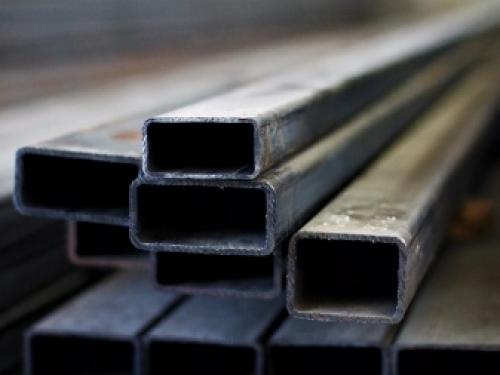

Данный материал устойчив к биологическим, химическим и механическим воздействиям. Говоря простыми словами, металлопрофиль не боится резких температурных изменений, без труда переносит огонь, а при соответствующей обработке не покрывается ржавчиной. Кроме того, профильные трубы квадратной или прямоугольной формы просты в монтаже, последующем обслуживании и уходе. И что самое привлекательное, данный материал отличается экологичностью и невысокой стоимостью.

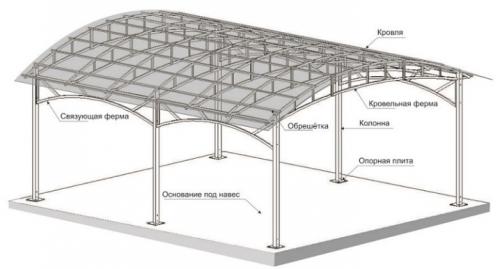

Сама защитная конструкция состоит из фундамента, вертикальных опор, боковых соединителей, ферм, обрешетки и кровли. Однако людям, не связанным со строительством, из представленного списка знакомо лишь несколько слов. Соответственно, возникают мысли, что без квалифицированных специалистов построить навес не удастся. Но это ошибочное мнение. Любой современный человек сможет самостоятельно поставить навес из металлопрофиля, главное – следовать инструкции.
Дешевый навес для авто своими руками. Противостояние атмосферным силам: металлический навес из профильных труб

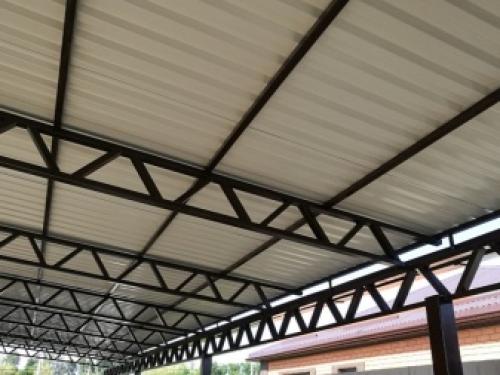

Навес из металла – довольно жесткая конструкция из стоек с прикрепленными фермами и кровельным материалом. Такой по праву называют самым крепким и устойчивым:
Самый простой вариант устройства металлического навеса для дачи – это сварная конструкция с алюминиевой крышей, справиться с которой вы сможете самостоятельно. А вот если речь идет о тяжелом каркасе «на века», тогда понадобится помощь специалистов и специальное оборудование:
Куда более рационально установить навес из профильных труб, покрытых устойчивой к атмосферным явлениям порошковой краской. Ведь автомобильный навес вовсе не обязательно должен быть стационарным, и стойки, и фермы допустимо как сваривать между собой, так и крепить на специальные болты.
Разборные навесы при этом обладают своими преимуществами, ведь их легко собирать-разбирать и прятать на зимний сезон от дачных воришек-«металлоискателей», пока вы в городе:
Для дачи чаще всего возводят один из этих трех вариантов, которые считаются самыми практичными и популярными:
В зависимости от того, какую форму крыши вы выбрали, будет зависеть сложность устройства такого навеса. Так, самый простой вариант – односкатный. Но в регионах с большой снеговой нагрузкой лучше устанавливать двускатную конструкцию, чтобы снег сходил с нее равномерно и без повреждения стропильной системы:
Вот навес, построенный по предложенной схеме:
Особенно стильно, когда эти металлические фермы немного изогнуты:
Самым эстетичным назовем арочный навес. Из металла его изготовить не просто, но все же проще, чем из дерева. Причем умелые дачники научились делать такой навес вообще без трубогиба:
А вот многоскатный металлический навес вам вряд ли подойдет, если только вы не хотите построить целую автомобильную стоянку.
И, наконец, форма навеса вовсе не обязательно должна быть классической в виде арки или одного ската. Например, современные фирмы выпускают компактные навесы для авто из металла или дерева:
Все это чудо конструктивной мысли состоит из обычных профилей и поликарбоната, и еще нет ничего, что нельзя было бы воплотить в жизнь золотыми руками.

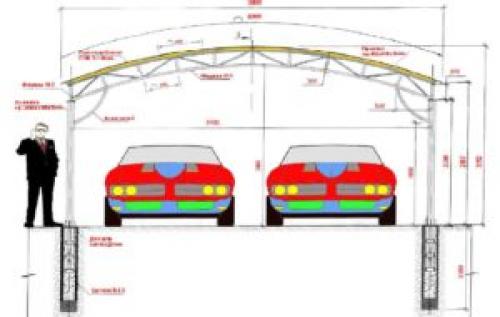

Навес для машины чертеж. О чем нужно помнить, готовя проект?
Перед тем как изготовить чертеж навеса из поликарбоната, необходимо определиться с общей проектной и дизайнерской концепцией, а именно как будет выглядеть конструкция, какую она будет иметь форму, для чего будет предназначена. Далее нужно нарисовать эскиз сооружения, где указать общие размеры навеса из поликарбоната (длину, ширину и другие параметры) и его основных элементов. На следующем этапе можно готовить чертеж навеса для автомобиля из поликарбоната, при этом необходимо помнить.
- Сооружение должно быть достаточно габаритным, чтобы в нем помещался ваш автомобиль с некоторым запасом, это должен отражать эскиз.
- Автомобиль, находясь под навесом из поликарбоната не должен мешать человеку, свободно перемещаться вокруг него, также как и части конструкции навеса. Рассчитайте расстояние между авто, стоящим под навесом, и опорами конструкции, эти расчеты должен содержать эскиз.
- При определении местоположения конструкции, учитывайте, с какой стороны чаще дует ветер, и соотнесите эти данные с расположением кровли и ее формой (односкатная, двускатная, дуга), это должен отражать эскиз.
- При определении местоположения конструкции, учитывайте возможность свободного подъезда к ней. Лучше чтобы автомобиль подъезжал к навесу по прямой, без виражей и поворотов, ну а если нет такой возможности, то расположите конструкцию так, чтобы сложных участков было в минимуме.
- Эскиз, а потом и чертеж, как и расчеты, прилагаемые к ним, должны быть достаточно простыми и понятными, чтобы потом самому где-нибудь не ошибиться.
- Обязательно учтите, как строящийся навес будет соотноситься с другими зданиями и сооружениями, находящимися на территории участка. Даже в том случае, если вы не собираетесь данное сооружение оформлять.
- Определите (хотя бы приблизительно) сколько денежных средств потребуется на приобретение материала, после чего внесите коррективы в эскиз. Возможно, какие-то части конструкции можно сделать дешевле, подобрав достойную замену первоначально выбранным материалам.
Навес для машины своими руками из металла чертежи. Расчёт необходимого количества профильных труб
Для возведения небольшого односкатного навеса необходимо произвести точные расчёты и составить предварительный чертёж:
- Навес длиной в 6 м должен иметь 8 опорных металлических стоек. Для этого можно использовать металлический профиль с сечением 80х80 мм. Толщина стенок трубы должна быть более 3 мм для большей устойчивости конструкции.
Опоры для навеса из профильной трубы должны быть крепкими
- Одна сторона конструкции должны быть выше второй в зависимости от выбранного кровельного материала. Так, например, для поликарбоната будет достаточно угла наклона от 20 до 25 градусов.
- Для каждой пары стоек должны быть предусмотрены конструкции усиления, называемые фермами. Они изготавливаются из равнополочных уголков или профиля с сечением 60х60 мм.
Основной метод соединения металлических деталей — сварка
- Обрешётку наваривают с шагом в 1 м из металлической профильной трубы сечением 40х40 мм. Такой навес может выдержать около 400 кг снега при условии, что конструкция будет установлена стационарно.
- Для устройства стоек понадобится 8 профильных труб.
- Для обрешётки кровли понадобится 12 профилей. В некоторых случаях владельцы домов экономят, устанавливают вместо 8 стоек всего 6. Также можно сократить количество труб для обрешётки, но специалисты не рекомендуют этого делать, поскольку это приведёт к потере жёсткости, а в будущем и к разрушению всего сооружения.
Количество стоек должно быть таковым, чтобы в жёсткости конструкции не было сомнений
- Основа односкатного навеса представляет собой треугольник из профильных труб, который имеет один угол в 90 градусов. Его больший катет должен равняться расстоянию, которое соответствует длине от торцевого края стойки до стены здания или до внешней стороны противоположной стойки, если навес построен вдалеке от других домов.
Металлический навес для машины своими руками. Каркас
Если под навесом планируется расположить один автомобиль, то длина конструкции должна быть больше длины транспортного средства на метр, а ширина – на 2 метра. Если же машин будет две, то ширину рассчитывают в соответствии с формулой: Ш = Ш1 (ширина первого автомобиля) + Ш2 (ширина второго, соответственно) + 2 м + 0,8 м Два метра означают, что с каждого бока останется по 1 м, а 0,8 м – расстояние, на котором будут стоять машины.
Высоту навеса нужно рассчитать так, чтобы машина входила под него даже с грузом, который закреплён на багажнике сверху. Но выше 2,5 м возводить навес не стоит, так как косой дождь и снег могут попадать на транспортное средство, минуя кровлю.
Строительными материалами для опор могут быть металл, древесина, бетон. Можно возвести стойки из кирпича или камня. Но металлические или деревянные наиболее широко распространены как из-за простоты монтажа, так и из-за относительно невысокой стоимости. Железные опоры должны быть прочными. Если навес устанавливается в местности со снежными зимами, диаметр металлических труб, используемых для монтажа опор, не может быть менее 100 мм, особенно если опор всего четыре. Если их больше, диаметр трубы может быть минимальным.
Монтаж каркаса производится так: на опоры прибиваются стропила кровли. Перед тем как прибить, их нужно вставить в специальные скобы. Далее устанавливается обрешётка. Шаг обрешётки зависит от того, каким будет покрытие, а также от того, какой угол наклона выбран для ската. Если угол больше 15 градусов, обрешётка монтируется с шагом в 6 см.
Источник: https://doma-otido.ru/stati/kak-postroit-nedorogoy-naves-dlya-mashiny-svoimi-rukami-osobennosti
Навес из профильной трубы и профнастила. Сфера применения и устройство навеса из профильной трубы
Металлический профиль сегодня стал одним из самых популярных и востребованных материалов для изготовления навесов различных видов и типов с поликарбонатным покрытием, так как главным его преимуществом является длительный срок службы. Если за такой постройкой ухаживать должным образом, то она сможет простоять не один десяток лет. Такие навесы могут применяться в самых различных местах:
- на автостоянках;
- в загородных частных домах для создания больших крытых участков территории;
- в различных общественных местах.
Область применения навесов из металлического профиля достаточно обширна, так как они являются универсальными конструкциями, имеющими большое количество различных модификаций.
Наиболее популярным на сегодняшний день является арочный тип изделия. Сделать его намного сложнее, чем одно- или двускатный, но зато смотрится он очень эффектно. Такой навес строится отдельно от дома или примыкают его боковой частью.
Выбирая тип кровли, необходимо учитывать тот факт, чтобы снег не задерживался на ней, а свободно спадал на землю, не создавая большой нагрузки на крышу.
Кроме этого, существуют навесы купольной, дуговой, пирамидальной формы, а также односкатные и двухскатные.
Помимо поликарбоната, для устройства крыши можно использовать шифер или металлический профнастил. Поэтому, можно сказать, что сложность возведения навеса из профтрубы напрямую зависит от выбора конструкции каркаса и материалов, выбранных для устройства кровли.
Односкатный навес из профильной трубы чертеж. Что в итоге
Односкатный навес из металлопрофиля — это стандартная конструкция, известная своей надежностью и простотой монтажа. Именно такой навес чаще всего выбирают для дач и коттеджей.
Перед строительством навеса нужно рассчитать снеговую и ветровую нагрузку для местности, чтобы определить, какую нагрузку должна выдерживать постройка. По полученным числам обычно подбирают только марку профнастила, поскольку расчет сечения колонн очень сложен для новичков и навесы почти всегда опирают на трубы 80×80 мм или 100×100 мм, которых хватит с запасом.
Сделать отдельностоящий односкатный навес из металлопрофиля своими руками проще, чем любой другой вид укрытия. Это, опять-таки, связано с простой конструкцией и минимальным количеством элементов. Завершить весь монтаж можно за 2–3 дня без учета времени, необходимого для набора бетоном прочности. Просто следуйте инструкции, и совсем скоро у вас на участке будет свой функциональный, долговечный и красивый навес.
Односкатные навесы из профнастила с примыканием к дому самые распространенные. Они надежны и недороги, а еще их очень легко построить — монтаж такой конструкции займет 1–2 дня, и для него не нужно нанимать специалистов. При этом односкатные навесы — это классика, которая хорошо вписывается в любой архитектурный ансамбль, будь то подчеркнуто грубый сруб или дом в современном стиле.
