Каркас из профиля под гипсокартон. Рассмотрение работы каркаса стены

Каркас из профиля под гипсокартон. Рассмотрение работы каркаса стены

Перед тем, как приступить к набору подконструкции для обшивки стен, следует удостовериться в полноте и правильности представления о функциях профильного каркаса. Он собирается из профилей типа ПН и ПС разных типоразмеров. Для фальшстен без высокой эксплуатационной нагрузки с одним слоем обшивки применяют 60 мм комплект, состоящий из профилей СD-60 и UD-27 в качестве стоечных и направляющих элементов соответственно. Такая стена является самоподдерживающей, но не более того: никакого навесного оборудования вроде шкафов, полок или телевизора непосредственно к каркасу или листам крепиться не должно.

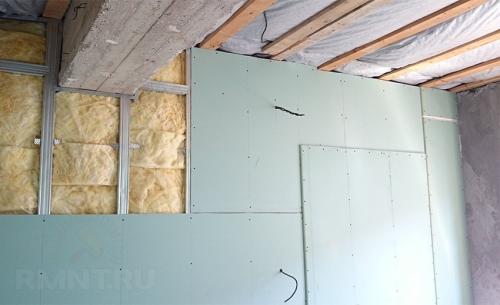

Фальшстены с внутренним утеплением, двух- и трёхслойной обшивкой листами и дополнительной несущей функцией собираются на каркасе из тех же типоразмеров профиля , какие применяются в сооружении гипсокартонных перегородок. Это комплекты ПС+ПН 50 и 100 мм. Резюмируем: ширина используемого профиля определяет массу стены и обшивки в частности, задаёт требуемую несущую способность.

Другим важнейшим параметром каркаса стены служит его частота, выраженная шагом стоечных элементов. Чем чаще они установлены, тем большую жёсткость приобретает стена и тем выше её сопротивление давлению и ударам. Для однослойной обшивки используется шаг в 40 см по причине того, что один лист может быть относительно легко продавлен. Двухслойная обшивка более плотная, поэтому шаг стоек может быть увеличен до 60 см.

Не совсем понятно, зачем уменьшать число точек крепления двухслойной обшивки, ведь она имеет больший вес в сравнении с однослойной, а значит, нуждается в большей несущей способности каркаса. Однако прочности профилей 50-го типоразмера и более крупных (а другие в многослойной обшивке не используются) вполне достаточно для удержания до четырёх слоёв гипсокартона.

Если вы не понимаете смысла выполнять обшивку несколькими слоями ГКЛ, скорее всего, вам не известно о соотношении характеристик стен. Дополнительный слой увеличивает изоляцию от конструкционных и воздушных шумов вдвое, позволяет заложить до 50 мм дополнительного утепления и существенно уменьшает теплопроводность самой обшивки. Совокупность этих факторов делает многослойную обшивку очень популярным решением, которое взяли на вооружение практически все добросовестные подрядчики.

Монтаж профиля для гипсокартона на потолок. Разметка и сборка каркаса

Итак, сначала находится самая нижняя точка у существующего потолка и от нее на стене ставится отметка на необходимое расстояние. Тут все зависит от того, есть ли проводка, раскиданная на потолке, какие будут светильники или люстра и т.п.

Далее, ориентируясь на эту метку, с помощью лазерного (реже - гидро) уровня наносится разметка на все стены.

По разметке к стенами прикручиваются направляющие профили (ПН) 27х28 мм. (любой толщины). Далее в противоположные ПН вставляются заранее подготовленные по длине профили потолочные (ПП) 60х27 мм. (толщиной лучше от 0,5 мм). Если ПП необходимо нарастить, то для соединения двух профилей используются удлинитель профиля.

Удлинитель потолочного профиля. Фото с Яндекс.Картинки

Удлинитель потолочного профиля. Фото с Яндекс.Картинки

При монтаже обрешетки для потолка из гипсокартона ПП размещаются двумя способами.

1) Через 40 см. от стены, с которой начнется подшивка листов гипсокартона. Между выставленными ПП в этом случае не делается поперечных перемычек, за исключением мест стыковки листов ГКЛ.

2) Через 60 см. В этом случае между ПП ставятся перемычки из него же, на расстояние 40-50 см. друг от друга. Удобнее - через 50 см., чтобы было кратно длине стандартного листа гипсокартона, равной 2,5 - 3,0 м. Крепятся перемычки с помощью соединителей-крабов.

Соединитель потолочных профилей - краб. Фото с Яндекс.Картинки

Соединитель потолочных профилей - краб. Фото с Яндекс.Картинки

Наиболее быстрый способ - первый, но чаще всего применяют второй. Вот пример каркаса, собранного по второму способу.

В обоих случаях ПП крепятся к потолку с помощью прямых подвесов через каждые 50-60 см.

Как я уже написал выше, статья - про подшивной потолок из гипсокартона. А вот чисто подвесной потолок монтировать лучше на подвесы-нониусы и двухуровневые соединители профилей.

Двухуровневый соединитель потолочных профилей. Фото с Яндекс.Картинки

Двухуровневый соединитель потолочных профилей. Фото с Яндекс.Картинки

Либо на анкерные подвесы (подвесы с зажимом) с использованием двухуровневых соединителей или без них.

Возвращаемся к теме подшивных потолков из гипсокартона своими руками .

Каркас из металлического профиля. Материалы

В подавляющем большинстве случаев предпочтение отдается каркасу из металлического профиля. По сравнению с обрешеткой из деревянного бруса он имеет много преимуществ: долговечность, устойчивость к воздействию внешней среды, прочность, небольшое количество отходов. Для монтажа металлокаркаса используют следующие виды профиля :

• Направляющий (стартовый). Делится на потолочный (маркировка ПНП или UD) и стеновой, или перегородочный (ПН или UW).
• Несущий (основной, стоечный). Для возведения вертикальных стоек и горизонтальных перемычек используют стеновой металлопрофиль для перегородок (ПС или CW), а также потолочный (ПП или CD).
• Угловой (перфорированный уголок). С его помощью укрепляют внутренние и внешние углы конструкций из ГКЛ.
• Гибкий арочный профиль (ПА). Используется при монтаже арок и других криволинейных конструкций. Впрочем, его с успехом можно заменить и направляющим, сделав надрезы на боковых полках через определенные промежутки. Это позволит без проблем придать ему нужный радиус изгиба. Чем он меньше, тем чаще надо делать надрезы.

Перед монтажом приобретаются в нужном количестве различные крепежные элементы:

• Прямые подвесы. Пригодятся при выравнивании стен и потолков.
• Дюбель-гвозди. С их помощью к базовой поверхности крепятся элементы каркаса. Самые популярные размеры 6 × 60 мм и 8 × 80 мм. При большом слое штукатурки рекомендуется выбрать дюбели подлиннее.
• 9-ммиллиметровые саморезы по металлу . Называемые в народе «блошками» или «клопами», они используются при сборке каркаса. Некоторые профессионалы обходятся без них, соединяя металлические профили при помощи просекателя.
• Демпферная лента . Наклеивается на плоскость профиля, прилегающую к перекрытиям и стенам, и обеспечивает шумоизоляцию конструкции.
• Дополнительные элементы крепления – соединители типа «краб».

Источник: https://interior.ru-best.com/interer-dlya-doma/karkas-iz-metallicheskih-profiley-dlya-gipsokartona-kak-delaetsya-razmetka

Каркас под гипсокартон на стену. Как крепить гипсокартон на каркас из профиля

Чтобы стена, отделанная ГКЛ прослужила долго и без нареканий, необходимо соблюсти всю технологию работы с материалом. Вообще крепить гипсокартон на каркас довольно сложно и, если вы не уверены в своих силах, лучше доверить это дело профессионалам.

Как крепить профиль под гипсокартон

Для начала нужно разобраться, как крепить сам профиль к стене. Для того, чтобы зафиксировать элементы каркаса, нужно соблюдать эту последовательность действий:

• На стыке пола и стены фиксируется направляющий профиль ПН
• Опускается отвес и по нему на потолке крепится ещё одна направляющая
• Из профилей марки ПС собирается уголок, которые крепится к задней части каркасного элемента
• Получившийся каркасный элемент вставляется в направляющие и крепится саморезами
• С двух сторон для прочности стоечные профили укрепляются подвесами

Так выглядит каркас из металлического профиля под гипсокартон Источник derevyanny-dom-irk.ru

Теперь о том, какими саморезами крепить профиль к стене: лучше всего брать длинную фурнитуру, не меньше 150 мм. Расстояние между двумя такими саморезами не должно превышать 20 см.

Рекомендуем посмотреть этот ролик о том, как создать металлический каркас для гипсокартонных листов:

Как зашить каркас гипсокартоном

Перед тем, как начать монтаж самого финишного покрытия, нужно внимательно осмотреть готовый каркас. Из него не должны торчать головки шурупов, а вся конструкция не должна шататься и скрипеть.

Далее нужно подготовить листы гипсокартона. Для этого их обрезают по заранее начерченной схеме помещения.

Нашивать гипсокартон нужно в шахматном порядке: первый лист от пола к потолку со свободным пространством сверху, второй лист от потолка к полу и промежуток остаётся снизу. Сначала лист нужно «наживить», вкрутив по диагонали два самореза. Зазор между полом и гипсокартонным покрытием должен составлять 12 мм. Потом эту щель нужно будет армировать и зашпатлевать. Листы нужно совмещать встык, стараясь минимизировать щель между ними.

Чем больше вы создадите узлов крепления, тем прочнее и надёжнее будет стенка из ГКЛ. Поэтому сразу имеет смысл подготовить достаточное количество того, чем планируется крепить гипсокартон к профилю.

Саморезы в лист гипсокартона лучше вкручивать довольно часто Источник udelsam.ru

Для сложных мест, таких, как дверные и оконные проёмы, отдельно вырезаются элементы необходимой формы. Далее на их торцах фрезером или рубанком снимается фаска.

Как заделать щели между листами

После того, как каркас полностью зашит, можно приступать к следующему этапу работ – армированию стыков. Для этого понадобится шпатлёвка для ГКЛ, армирующая лента и грунтовка.

Каркас под гипсокартон из дерева. Особенности и недостатки обрешётки из древесины

Формирование деревянного каркаса, несомненно, дешевле и проще. Особенно приятно, когда во время отделки остаются доски, которые можно использовать как часть конструкции. В таком случае отпадает необходимость закупать металлопрофиль и сопутствующих ему крепежей.

Однако не стоит забывать о характерных чертах древесины, которые не позволяют полноценно её использовать:

• дерево изменяет свою форму в зависимости от влаги вокруг него. Соответственно будет меняться положение гипсокартона, прикреплённого к каркасу. При высоком уровне влажности обрешётка начнёт увеличиваться в размерах, что спровоцирует возникновение трещин на ГКЛ. Древесина постоянно впитывает влагу при избытке и отдаёт её при недостатке, поэтому от деревянной обрешётки стоит отказаться в помещениях с высоким или низким уровнем влажности;
• при каркасном методе утепления с помощью конструкции из дерева отсутствует возможность проветривания, поэтому доски со временем начинают гнить и терять свои каркасные свойства;
• деревянные бруски – плохой материал для возведения каркаса. Применение клиньев может принести проблемы: с течением времени бруски начнут менять свою форму от влаги и температуры, из-за чего части конструкции начнут «проседать», теряя свою жёсткость;
• при утеплении потолка гипсокартонными листами не рекомендуется применять деревянную обрешётку ввиду своих прочностных свойств. В таком случае обязательным будет использовать металлический вариант;
• деревянный каркас недопустимо применять в условиях переменчивой влажности. Постоянно меняющийся уровень влаги сведёт всю прочность конструкции на нет, что принесёт большое количество проблем. Рекомендуется использовать дерево только в помещениях с постоянным микроклиматом;
• если под утеплением планируется проводить коммуникационные сети, то использование дерева недопустимо. Материал легко воспламеняется, что может привести к серьёзным проблемам. Лучше использовать металлический профиль.

Каркас из профиля для гипсокартона на потолок. Виды крепления гипсокартона к потолку

Монтаж гипсокартона на потолок может осуществляться 2-мя способами:

• Каркасный – с предварительным устройством обрешетки из оцинкованных профилей. Такой метод предполагает возможность скрытой прокладки электропроводки и других коммуникаций, создания красивых многоуровневых потолочных систем.
• Бескаркасный – гипсокартонные листы приклеиваются непосредственно к потолку с помощью гипсового клея. В этом случае не требуется монтаж каркаса, но нужно делать штробы под электропровода и применять специальные подпорки, которые будут удерживать лист до тех пор, пока не высохнет клеящая смесь.

Бескаркасный крепеж к потолку для гипсокартона

Укладка гипсокартона на потолок без предварительного устройства каркаса производится на специальный гипсовый клей. Иногда вместо клеящей смеси применяются жидкие гвозди и монтажная пена. Подобные методы крепления можно использовать для монтажа на стены, а в случае с потолочными конструкциями фиксация недостаточно надежная.

Монтируется гипсокартон на потолок без каркаса в такой последовательности:

1. Приготовление гипсовой смеси – при работе важно соблюдать рекомендации производителя на упаковке.
2. Нанесение клея – сначала по периметру листа, а затем посередине.

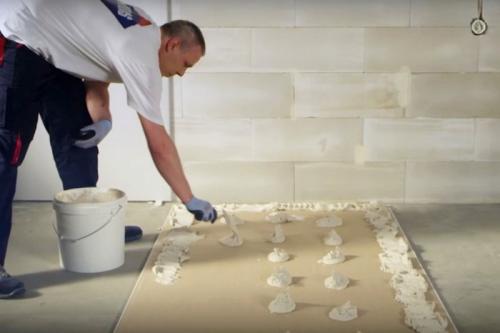

   Фото 1. Нанесение клеящей смеси на поверхность гипсокартонного листа

3. Подъем и приклеивание ГКЛ к поверхности потолка.


Фото 2. Подъем и приклеивание ГКЛ к поверхности потолка

4. Чтобы прикрепить гипсокартон к потолку без профилей, нужны распорки, которые будут поддерживать материал до момента схватывания смеси.

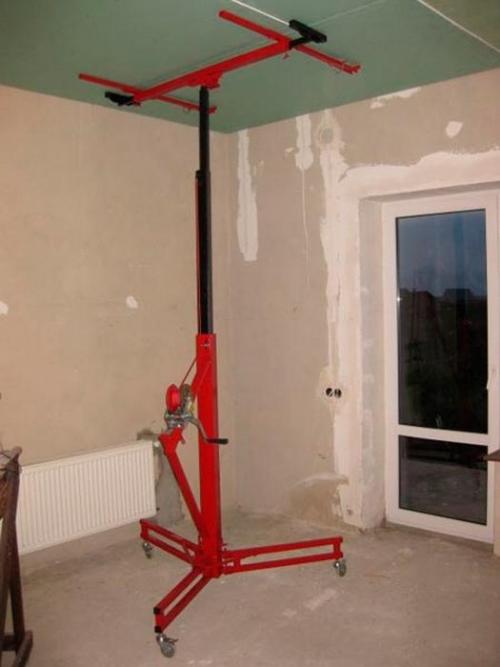

   Фото 3. Листы, зафиксированные приспособлением для поднятия ГКЛ

Сооружая потолок из гипсокартона без профилей, листы лучше всего располагать в шахматном порядке – т.е. стыки не должны находиться на одной линии. Также трудности могут возникнуть с идеально ровным расположением материала в горизонтальной плоскости, так как при креплении на клей гораздо сложнее контролировать уровень.

Как правильно крепить гипсокартон на потолок с каркасом?

Закрепить гипсокартон на потолке по предварительно устроенному каркасу несколько проще, поскольку не требуется сооружать распорки и возиться с выравниванием листов по уровню (достаточно правильно и ровно смонтировать обрешетку из профилей).

Устройство подвесного потолка из ГКЛ выполняется в несколько этапов:

Разметочные работы

Разметку под каркас удобнее выполнять с применением лазерного уровня. Изначально нужно наметить линии расположения направляющих профилей на стенах по периметру помещения:

• находим самую нижнюю точку перекрытия;
• в этом месте отступаем примерно 40 мм (при необходимости можно больше);
• по лазеру выставленного уровня прочерчиваем ровную горизонтальную линию;
• переносим линию на остальные стены в помещении.

На следующем этапе нужно наметить расположение потолочных профилей:

• от угла отступаем 100-250 мм от угла;
• на противоположных стенах намечаем точки с шагом 600 мм;
• соединяем точки шнуром;
• по натянутым шнурам намечаем на потолке расположение продольных, а затем поперечных профилей с шагом 600 мм;
• в местах их будут находиться «крабы», а в каждом промежутке – прямые подвесы для крепления подвесной конструкции к основному потолку.

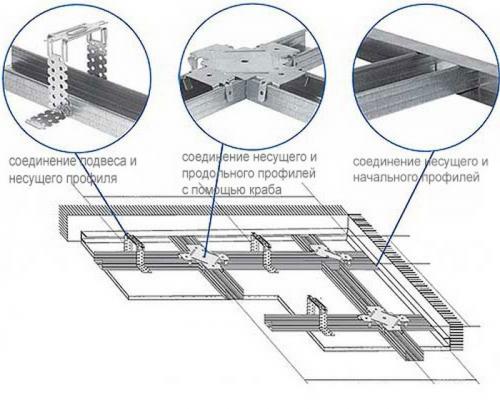

Рисунок 4. Конструктивная схема металлического каркаса

Монтаж каркаса

Сборка начинается с обмеров стен и подготовки профилей. Далее ко всем стенам крепятся направляющие ПН 28/27, а к потолку – подвесы в соответствии с разметкой. В направляющие заводятся ПП 60/27 (для их выравнивания в одной плоскости рекомендуется натянуть нить между противоположными стенами) и фиксируются к подвесам.

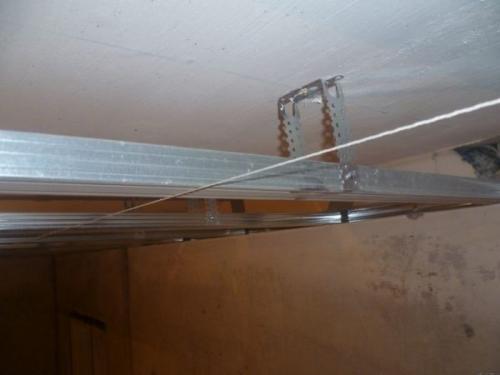

Фото 5. Крепление ПП с выравниванием по нити

Затем нарезаются и монтируются перемычки, которые соединяются «крабами» с продольными профилями. По завершению сборки можно монтировать гипсокартон на потолок.

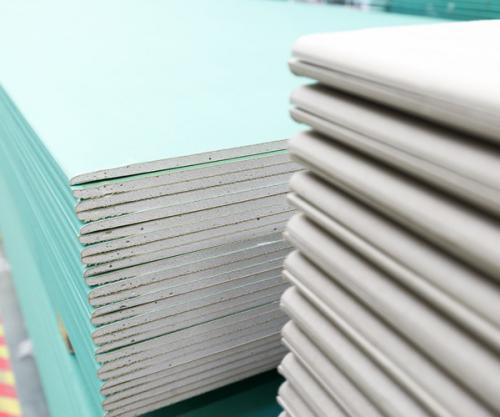

Каркас под гипсокартон в ванной. Этап 3: обшивка листами

Установка гипсокартонной перегородки в ванной отличается тем, что с «мокрой» стороны каркас лучше облицевать гипсокартоном в два слоя. Это нужно учитывать при расчете количества материала.

Нужно также учесть, что места примыкания листов к полу, стенкам и потолку проклеивают гидроизоляционной лентой, с заведением ее на гипсокартон на 100 мм, чтобы предотвратить намокание и разрушение ГКЛ. Между листами и полом делают сантиметровый зазор, впоследствии заполняемый герметиком. Такой же зазор оставляют в местах проведения труб.

Облицовка листами гипсокартона проводится так:

• Начинают с сухой стороны конструкции. Устанавливают первый лист на заранее подготовленные подставки с размером 1 см каждая. Фиксируют гипсокартонный лист на стойках шурупами под углом 90 градусов, утапливая шляпку на 1–1,5 мм. При необходимости горизонтального соединения ГКЛ на месте шва устанавливают поперечину для предупреждения растрескивания поверхности.
• Второй лист выставляют так, чтобы поперечные швы между соседними листами гипсокартона располагались со смещением относительно друг друга не меньше чем на 400 миллиметров, а шурупы – на 10 мм. Работу проводят до полной облицовки каркасной основы.
• После завершения обшивки одной стороны металлокаркаса, осуществляют прокладку слаботочных проводов, проделывают технологические отверстия.
• Аналогичным образом монтируют гипсокартон на вторую сторону перегородочного элемента. Обшивка производится так, чтобы соединения листов и крепежные точки не совмещались с расположенными на обратной стороне. Вертикальные швы смещают на расстояние между двумя стойками. Затем обшивают каркас еще одним слоем гипсокартона, также стараясь, чтобы стыки не совпадали.

Как сделать каркас для гипсокартона. Изготовление металлического каркаса для выравнивания стен

Для этой работы требуются практически те же материалы и инструменты. При устройстве каркаса под гипсокартон для облицовки существующей стены на ее неровности в плане их удаления особое внимание обращать не нужно. Величину наибольшего перепада на поверхности конструкции следует просто учесть при разметке расположения направляющих профилей. При этом от стены нужно сделать определенный отступ, который необходим для размещения за будущей облицовкой коммуникационных систем и теплоизоляционного материала.После определения этого расстояния на пол необходимо нанести линию границы каркаса параллельно существующей стене и спроецировать разметку на потолочную поверхность при помощи отвеса или лазерного уровня, как и в предыдущем случае. Затем по линиям разметки нужно закрепить на полу и потолке направляющие профили при помощи дюбелей и саморезов с шагом расположения крепежа не более 1 м.После этого необходимо определить на стене расположение прямых подвесов, которые должны фиксировать положение каждого стоечного профиля будущего каркаса. Стойки должны устанавливаться таким образом, чтобы стыки листов приходились на середину профилей. Поэтому ориентироваться здесь нужно по ширине используемого гипсокартона. В любом случае расстояние между промежуточными стойками не должно превышать 1 м.Линии расположения стоек рекомендуется нанести на стену. После этого, ориентируясь на разметку, для каждой стойки следует установить несколько прямых подвесов. К стене они крепятся при помощи перфоратора, молотка, дюбелей и саморезов.На завершающем этапе изготовления каркаса под гипсокартон на стену необходимо установить стоечные профили. Для этого их концы следует завести в полости направляющих нижних и верхних профилей. Затем их поочередно нужно выставить в строго вертикальное положение при помощи строительного уровня и зафиксировать в направляющих саморезами типа «клоп».Окончательный крепеж стоек и обеспечение жесткости конструкции каркаса выполняется при помощи закрепленных на стене прямых подвесов, к которым прикручивается шурупами каждый вертикальный профиль в нескольких местах по всей высоте.Полученный каркас можно дополнительно усилить перемычками, изготовленными из кусков стоечных профилей. Для этого потребуется с помощью ножниц по металлу сделать заготовки нужных размеров и выполнить их крепление к стойкам, используя мелкие саморезы.
