Прежде чем приступать к самостоятельному изготовлению качественного навеса из металлоконструкций, необходимо разработать его подробный план, зарисовать необходимые схемы и чертежи с указанием всех размерных параметров. Совсем не обязательно самостоятельно продумывать план будущей конструкции – можно воспользоваться готовыми зарисовками. Вот некоторые из них.

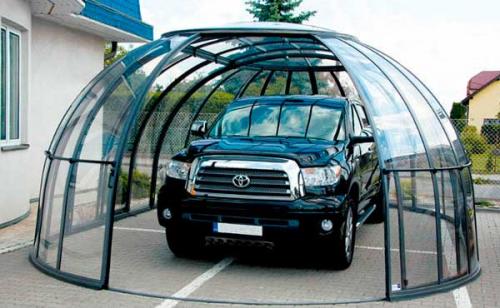

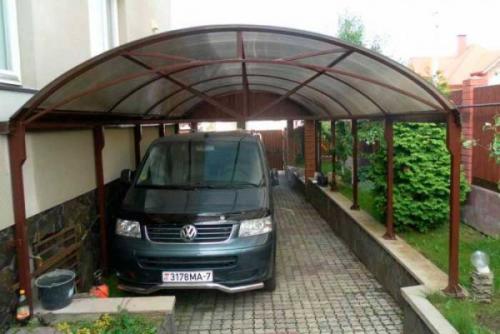

• Одними из самых дорогих, но и самых красивых являются навесы в виде арки. Подобные конструкции могут быть не только очень большими и широкими, но и компактными, закрывающими только зону возле входной двери в дом. В качестве кровельного материала для такого небольшого сооружения можно использовать поликарбонат.

• Чтобы оборудовать парковочное место для автомобиля, из железа можно соорудить добротный двухскатный навес. Размеры сооружения стоит подбирать в соответствии с габаритами машины. К примеру, это может быть навес с параметрами 3х3 или 3х4 м, как на схеме.

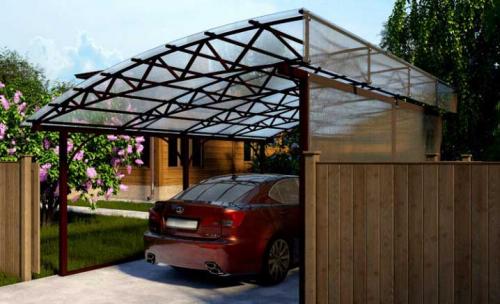

• Используя каркасное основание из металла, можно соорудить навес, закрывающий парковочные места для 2-х автомобилей. Подобные конструкции выглядят более эффектно и добротно, если сделать их арочными. Но такие варианты обходятся дорого, особенно если речь идет о большом навесе с размерами 6х6 м. Для обустройства крыши можно использовать поликарбонат.

Существует масса вариантов, как оформить железный навес. Составляя проект будущей постройки, необходимо отталкиваться от размеров территории, на которой он будет расположен, а также основного назначения.

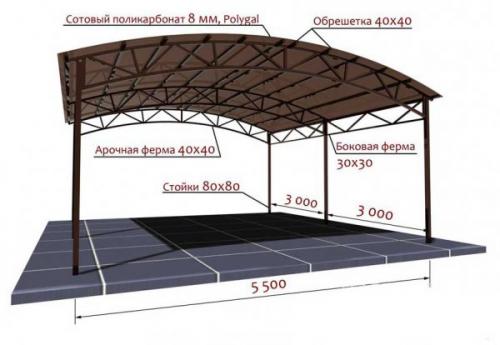

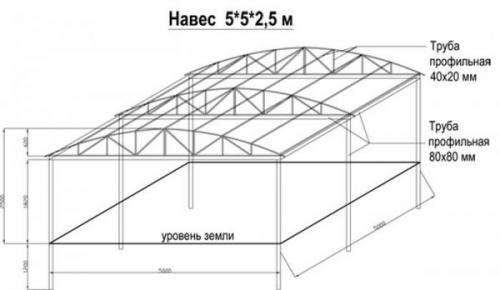

Чертежи навесов из металла. Как сделать навес из металла своими руками – поэтапная инструкция

Будем делать навес из металлопрофиля своими руками, чертежи взяли типовые, адаптировали их к размерам участка, габариты постройки 4*3 м, крыша из поликарбоната толщиной 8 мм.

Фундамент

Площадку огораживаем колышками, натягиваем веревку, намечаем место установки столбов, проверяем геометрию, диагонали должны быть равны. Снимаем верхний мягкий слой грунта, выкапываем ямы под опоры, глубиной 700 мм.

Внимание: Если местность болотистая, неровный ландшафт или грунт на участке зыбучий, то лучше обустроить свайный фундамент.

Дно засыпаем щебнем и песчаником, слои по 100 мл, подушку трамбуем. Площадку можно выстелить тротуарной плиткой или залить бетоном. Для бетонирования площадки делается из рифленых прутов армирующий каркас, ячейка 100*100, 200*200 мм, укладывается на подушку, чтобы арматура не касалась дна на 50 мм, следует подложить камушки или готовые подставки. По периметру устанавливается обрешетка, плита толщиной 100 мм заливается бетоном одномоментно, без перерывов. Арматура должна быть со всех сторон погружена в раствор на 50 мм.

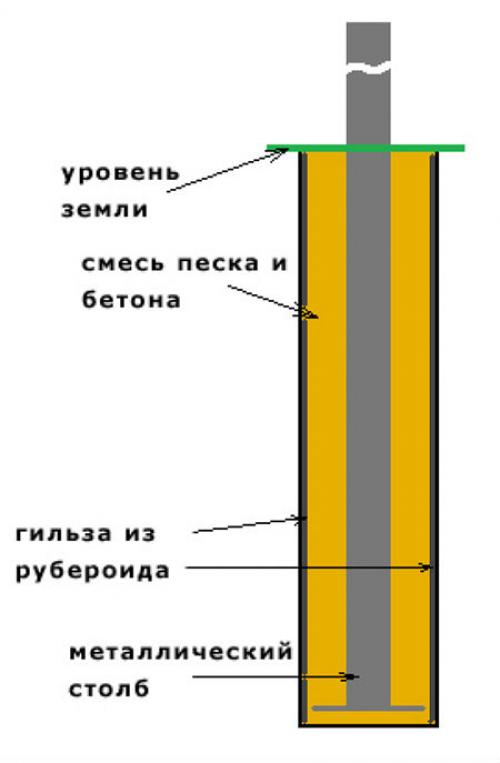

На дно ям наливаем бетон, слой 100 мм, вставляем столбы из профильной трубы, проверяем вертикали, заливаем раствор до уровня земли. При необходимости ставим подборки до полного застывания бетона, чтобы сохранить геометрию каркаса для навеса.

Через неделю, когда раствор наберет прочность, подпиливаем столбы по размеру. Привариваем по верхним оголовкам обвязку, это скрепит постройку и придаст ей жесткости.

Как сварить ферму для навеса

Ферму лучше изготавливать на земле, затем поднять на каркас. Чтобы изогнуть профиль можно воспользоваться специальной машинкой или сделать своими руками жесткий шаблон, по которому будут гнуться детали фермы. В больших магазинах предоставляется услуга по сгибанию металлопрофиля по стандартным радиусам. Фермы следует устанавливать через каждый метр, в нашей постройки их 5. Нам потребуется 10 изогнутых деталей, а также профиль 30*30*2 мм для внутренних ребер жесткости.

Запиливаем элементы фермы в размер, варим основные узлы стропильной системы. Когда все детали готовы, поднимаем их краном на каркас, затем крепим к обвязке на болты или сваркой на стальную косынку. Далее привариваем обрешетку из профиля 40*25*2 мм, расстояние 750 мм.

Обработка

После сборки каркас зачищаем жесткой щеткой, снимаем окалину, удаляем признаки коррозии, затем проходимся наждачной бумагой, чтобы окончательно избавиться от поражений, а также увеличить адгезию поверхностей. Перед покраской, для обезжиривания каркаса, его следует промыть ветошью, смоченной в растворителе, когда он полностью испарится, можно грунтовать.

Полезный совет: Под любой цвет краски подходит грунт светло-серого цвета, темные смеси актуальны под яркие цвета краски, для пастельных тонов лучше использовать белый грунт.

Источник: https://arka-iz-dereva.aystroika.info/stati/chertezh-navesa-iz-profilnoy-truby-podgotovitelnye-raboty-razrabotka-chertezha

Навес из металла односкатный. Подготовительные работы по установке односкатного металлического навеса

Мы могли рассмотреть и двускатные конструкции, но цель именно этой статьи – сделать предельно практичный, простой и дешевый навес с металлическим каркасом, поэтому мы выбрали односкатное сооружение. Сделать его в 2 раза быстрее, поскольку нет необходимости в гнутых фермах, стыковке кровельного материала по центру и материалов пойдет на 30% меньше. Рассмотрим всю инструкцию пошагово и начнем с подготовительных работ.

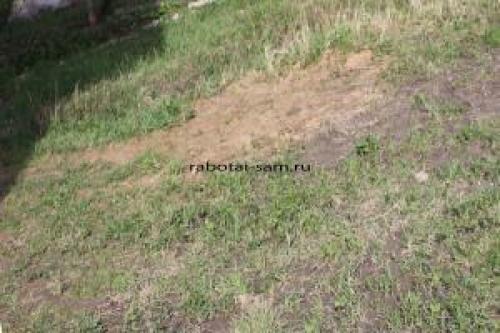

ШАГ 1: выбираем место для односкатного навеса. Строить можно везде, где есть место, но лучше выбрать небольшую возвышенность во дворе и место с неглубоким залеганием глины, чтобы вода после дождя не скапливалась под навесом, и можно было потратить минимум средств на установление бетона под опоры. Любители Фен Шуя здесь не приветствуются, поскольку главное здесь – практичность.

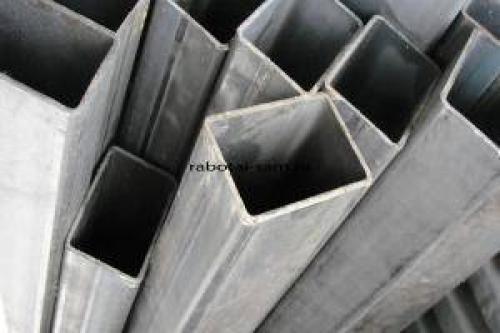

ШАГ 2: выбор материалов. Мы уже его выбрали. Опоры у нас будут из металлического квадрата 40х40 мм, подобрали мы его с учетом нагрузки конструкции и возможной нагрузки ветра в 4%, также не забыли и осадки для суровой климатической зоны. Опоры рассчитаны для навеса из металла с уклоном 15-20% и размерами 4х4 метра. Крышу можно сделать из поликарбоната, но мы все же предпочли металлический профнастил, поскольку он недорогой и с ним легко работать.

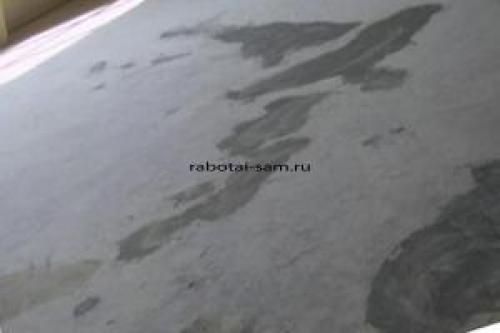

ШАГ 3: расчистка площади. Мы будем использовать бетонный пол для автомобиля, поэтому территорию надо спланировать и убрать около 10 см земли для подсыпки шлаком и установки стяжки минимум 5 см толщиной. Это немало, вполне достаточно для увесистого внедорожника (в пределах разумного, до 2500 кг). Если вы хотите купить в дальнейшем хаммер или трактор – тогда ваша глубина стяжки будет не менее 12 сантиметров.

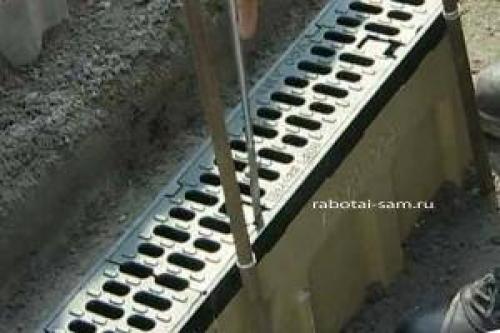

ШАГ 4: рассчитываем коммуникации. Да, вам не послышалось, вокруг навеса будут еще коммуникации. Зачем? Это просто. Во-первых, вода не будет подмывать его, не будет затекать под навес, во-вторых – это просто круто смотрится и недорого стоит. Это будут отливы в земле и водоотводы. К тому же, надо подвести электричество к навесу на всякий пожарный случай (вдруг пожарить шашлык негде будет или надо разогреть машину) и сделать выводы провода из-под стяжки или по опорам будущим.

Навес своими руками из профтрубы. Конструкция большого навеса

Для обычного двора приведенного варианта навеса из профильных труб малого сечения вполне достаточно для того, чтобы укрыть автомобиль, или использовать его в качестве места отдыха на свежем воздухе. Но зачастую требуется сделать навес большего размера, например, такой, как приведен на чертеже. Конструкция 9х8 м из профильной трубы позволяет закрыть пространство, которого хватило бы для стоянки четырех легковых или двух грузовых автомобилей.

Несмотря на внешнюю схожесть с предыдущим проектом, вес нового навеса уже составляет более двух тонн, количество ферм из профильной трубы увеличено вдвое, кроме того, нижняя и верхняя кромка односкатного навеса из профильной трубы усилены с каждой стороны прямоугольной фермой, увеличивающей жесткость в продольном направлении. С увеличением размеров навеса возрастает сечение используемых в каркасе профилированных труб, увеличивается количество несущих ферм крыши.

В данном проекте односкатного навеса для вертикальных опор используется квадратная профильная труба 120х120 мм, для горизонтальных балок перекрытия профиль 80х80 мм. Для обустройства каркаса односкатной кровли применяется профильная труба 50х50 мм. Односкатную крышу образуют семь рамных ферм, длиной восемь метров. Такое устройство обеспечивает максимальную жесткость при небольшой массе. Шаг между подкосами фермы составляет 1740 мм, высота козырька 370 мм.

Расчет несущего каркаса из профильной трубы для навеса в данном случае выполнить вручную достаточно сложно, да и в этом нет особой необходимости. Размеры профильной трубы можно получить расчетом с помощью специализированной строительной программы, например, как на

В данном проекте навеса все размерные цепи на чертежах прошли дополнительные расчеты и проверку на прочность и устойчивость, поэтому их можно просто использовать в качестве опорных или базовых при строительстве навеса из профильной трубы.

Какой из навесов более подойдет для использования в частном доме, зависит, прежде всего, от цели и финансовых возможностей хозяев. С помощью таких навесов можно накрыть дом или зону отдыха с бассейном и игровой площадкой. При этом часть козырька и ската односкатной крыши можно покрыть прозрачным поликарбонатом, а вторую часть ондулином или металлопрофилем.

Дешевый навес своими руками. Как дешево сделать навес для машины своими руками

Почему навес?

Навес действительно оптимальный вариант для загородного дома или дачного участка.

Отмечается ряд преимуществ использования таких построек перед гаражами:

• Постройка обойдется дешевле, чем гаража, поскольку не требуется много материалов;
• Возведение выполняется быстро;
• Способен защитить автомобиль от осадков и солнца;
• Автомобиль доступен, не нужно постоянно открывать-закрывать ворота;
• Используется не только для стоянки авто, всегда под ним можно установить шезлонги, кресла, столы.

Навес может являться временной постройкой, если в дальнейшем предполагается возведение полноценного гаража, но финансы пока не дают это сделать. Причем его же можно установить на месте расположения будущего гаража.

Даже если дачный участок используется только в летнее время и гараж не предусматривается, навес можно использовать для ремонта автомобиля, что удобно, особенно во время дождя.

Виды конфигурации крыши и их преимущества

Форму крыши определяет кровельный материал, размещение по отношению к строению. Наиболее распространенные кровельные формы изготовления навеса:

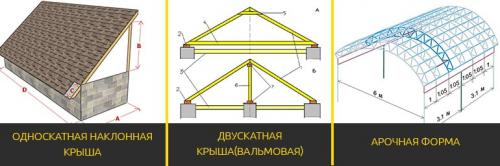

Фото, чертеж и схема крыши

1. Односкатная наклонная крыша – простой способ устройства стоянки машин на дачном участке. Она экономна, не требует особых навыков, профессионализма при строительстве, быстро возводится, устойчива к сильным ветрам.
2. Двускатная крыша (вальмовая) – более жесткая, имеет высокие ветрозащитные характеристики.
3. Арочная форма обладает повышенной жесткостью, очень стойкая. Создавая арочный навес, угол уклона необходимо сделать не выше 10 градусов. При обустройстве арочных систем не нужен монтаж желоба водостока.

Какая должна быть высота автомобильного навеса

Размеры навеса дачного участка зависят от величины машины. Она должна поместиться с расчетом открывания дверей, капота, багажника. Поэтому ширину делаем на несколько сантиметров больше.

Если вы решили сделать своими руками навес для автомобиля, учитывайте следующие параметры:

• высота – от 2,20 м до 2,5 м. При высоких сооружениях на автомобиль будут попадать осадки;
• минимальную высоту необходимо сделать не ниже 2 м.

При расчете размеров для двух машин берут расстояние между зеркалами заднего вида равными 0,5 м.

Последовательность действий при постройке

Алгоритм действий при возведении любого типа навеса одинаков.

1. Изначально подготавливается проект постройки с учетом габаритных размеров и особенностей. Выполняется расчет размеров, для этого используются габаритные размеры авто, которое будет устанавливаться под сооружение.

1. После замеров высчитывается необходимое количество материалов для постройки.

1. Следующий этап – подготовка площади. Чтобы автомобиль после дождей не стоял в грязи, лучше территорию, отведенную под постройку забетонировать, укрыть слоем асфальта или обложить плиткой. Площадка делается прямой или под уклоном, что в дальнейшем даст воде стекать с нее.

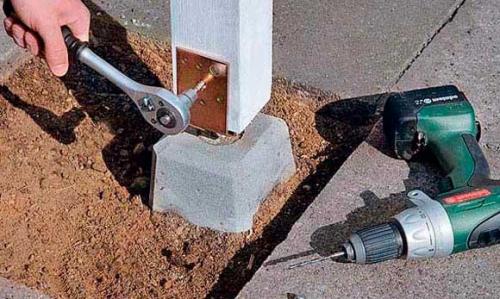

1. Основа изготавливается либо из фундаментных блоков с крепежными проушинами, или же стойки каркаса попросту бетонируются. Фундаментные блоки позволят сократить время на постройку, поскольку достаточно их вкопать в местах, где будут располагаться стойки. Если стойки решено бетонировать, то это позволит сэкономить, но придется копать ямы глубиной 1 метр, устанавливать их, ровнять их и заливать цементным раствором.

1. После выгоняется каркас, на который потом закрепляется кровельный материал. Для каркаса используются либо деревянные материалы, либо металлоконструкции.

Стоит отметить, что сейчас уже продаются полностью сборные металлические навесы, которые достаточно только правильно собрать, но обойдется он дороже, чем изготовленный своими руками.

Виды материала для накрытия

Для накрытия навесам можно использовать различные материала. Существуют как дорогие так и доступные в финансовом плане решения.

Тканевый тент

Для накрытия используются самые разные материалы. Самым дешевым и простым является брезентовый или тканевый тент.

Навес из профнастила примыкающий к дому. Как сделать

Навес, выполненный из профнастила, является простой конструкцией, так что никаких сложностей в плане монтажа возникнуть не должно. Здесь необходимо просто соблюдать определенную последовательность действий:

1. Установка опорных столбов. Для начала необходимо выкопать углубления для столбиков. Их глубина будет составлять 50 см. После столбики заливают бетоном. При выполнении этого пункта плана необходимо принимать во внимание некоторые моменты. Процесс установки столбиков должен быть осуществлён по четкой вертикальной линии. Связка металла с бетоном достигается за счет уголков, арматуры, приваренной к нижней части опор.
2. Изготовление обрешетки кровли. Когда бетон начинает застывает, все столбики по периметру стоит связать профильной трубой. Таким образом, удается получить конструкцию, которая напоминает рамочку. Она станет основанием для кровли. Сосредотачивают ее над наклоном. Тогда талая вода сможет беспрепятственно стекать с крыши. Теперь полученную рамку усилить за счет поперечных балок. Для придания конструкции повышенной прочности столбы стоит дополнительно связать еще одним кольцом жёсткости. Это обеспечит повышенную жёсткость и прочность. Перейдя по ссылке можно больше узнать о обрешетке под сайдинг.
3. Монтаж кровельной обрешетки. Для этого необходимо на металлическую обрешетку обшить деревянным бруском. Он должен быть расположен поперёк балок. Фиксация происходит с использованием саморезов. Листы профнастила привинтить непосредственно к металлической обрешетке. А вот как делается обрешетка под сайдинг с утеплителем своими руками, можно увидеть здесь.
4. Крепление профнастила. Фиксация листов осуществляется к каркасу при помощи саморезов. Они должны быть оснащены резиновыми прокладками. Их установка ведется в нижнюю ее часть через волну. Еще стоит не забывать о нахлесте, иначе кровля будет протекать.
5. По окончанию работ навес из профлиста обшить снизу . При этом маскируйте все электропровода. Необходимо понимать, что навесы, пристроенные к частому дому, должны быть оснащены индивидуальным освещением. Это не только практично, но и удобно.

Источник: https://cabel-electro.ru/stati/vse-o-navesah-iz-metalloprofilya-chto-v-itoge

Односкатный навес без ферм. Односкатный навес

Данная конструкция является наиболее простой. Для её изготовления нужно:

1. Установить опоры и залить скважины. Расстояние между стойками должно быть от 1 до 1,5 м. Если для кровли используется шифер, профнастил или натуральная черепица, то эта величина составляет 1,2 м.
2. Наметить расположение опорных столбов, натянуть строительную верёвку между ними по ровной линии. Для каждой стойки выкопать ямы глубиной не менее 60 см, и диаметром 20 см. Армировать трубы специальными планками (пятками), которые привариваются к низу каждой из труб. Они затем зальются полностью бетоном, и будут удерживать в вертикальном положении всю конструкцию.

   Односкатный навес из профильной трубы можно располагать в любом месте приусадебного участка

3. На дно каждой ямы уложить и утрамбовать небольшой слой песка. Затем установить опору строго вертикально по уровню, и залить бетоном (смешать песок, цемент и гравий в соотношении 3:1:3). После этого опору несколько раз немного приподнять и опустить, чтобы смесь полостью проникла во внутреннюю полость профиля.
4. Проверить строительным уровнем вертикальное положение всех опор, оставить их до полного высыхания бетона. Обычно это занимает 3–7 дней, в зависимости от погодных условий. Если вы строите навес на имеющемся бетонном покрытии, то металлические стойки можно просто прикрутить к основанию, предварительно наварив на низ труб специальные квадратные пластины.
5. Сформировать верхнюю часть односкатного навеса. Для этого надо сварить две трубы, которые расположены по катетам конструкции. Затем осуществить замер гипотенузы фермы, отрезать профиль нужной длины, приварить её на определённое место. Если используется труба с прямоугольным сечением, то необходимо смонтировать её таким образом, чтобы она своей большей стороной была повёрнута наверх, что облегчит крепление облицовки.

   Каркас верхней части навеса рекомендуется делать из профильной трубы с квадратным сечением

6. Армировать готовую навесную конструкцию. Для этого в металлическом треугольнике между наибольшим катетом и его гипотенузой приварить куски профильной трубы.
7. Рассчитать и установить все элементы каркаса. Для этого к меньшему катету каждого элемента треугольной формы приварить металлические планки. При этом сторона каркаса должна делить планки на две одинаковые части.
8. В этом элементе каркаса сделать четыре одинаковых отверстия для того, чтобы прикрепить навес к стене дома. Для этого понадобится ещё один человек, который будет помогать устанавливать основание, и намечать положение отверстий для анкерных болтов. Но так как односкатные конструкции с профнастилом или шифером очень тяжёлые, то этого крепежа может не хватить, поэтому придётся ставить дополнительные стойки, которые прикручиваются к стене. Односкатный навес, в котором кровля сделана из листов поликарбоната, намного легче и поэтому дополнительные крепления возле стены не понадобятся.

   Навес из поликарбоната из профильной трубы не требует дополнительных креплений

9. Крепление поликарбоната на крышу навеса производится без снятия защитной плёнки. С помощью дрели надо высверлить отверстия на листах. При этом от края придётся отступить 4 см. Используются специальные термошайбы с уплотнительными кольцами и заглушками. В процессе крепления поликарбоната к крыше навеса нужно наложить на высверленное отверстие термошайбу, затем закрутить её с помощью самореза, закрыть специальной шляпкой с заглушкой. Крепление должно входить строго перпендикулярно по отношению к поверхности листа покрытия кровли. Закручивать нужно туго, но при этом нельзя перетягивать, чтобы не испортить поверхность листа.

   Крепить листы поликарбоната к каркасу нужно специальными пластиковыми шайбами

10. Все листы поликарбоната на крыше навеса стыковать с помощью специального разъёмного профиля. Низ его прикрутить на обрешётку ещё до укладки кровли. Крышку пристегнуть с помощью зубчатого замка, в котором «лапки» находятся на двух частях профиля.

    Стыковать листы поликарбоната между собой необходимо с помощью специального профиля

11. Затем закрыть все боковые срезы поликарбонатных листов специальной перфорированной лентой и торцевым профилем. Таким образом вы сможете защитить воздушные каналы кровли от грязи и проникновения влаги.

Односкатный навес из металла своими руками. Общие характеристики металлических навесов

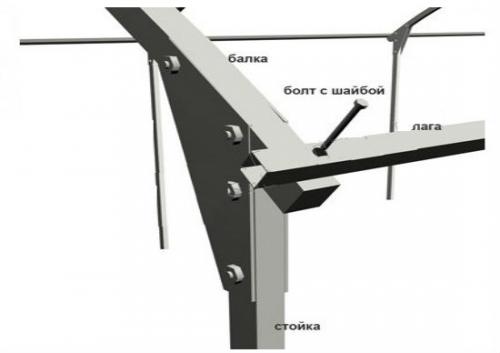

Навесы из металла, фото-схема стандартной конструкции приведена ниже, можно изготовить своими руками, даже если вы далеки от строительства. Конструктив постройки прост – это вертикальные опоры-столбы, на них крепится стропильная ферма, далее устраивается обрешетка, затем кровля.

Навесы из металлопрофиля, на фото общий вид стандартной конструкции

Область применения

Металлические навесы широко популярны в частном индивидуальном, а также коммерческом строительстве. Это крытые стоянки для автомобилей, остановки – укрытие для людей, ждущих общественного транспорта, конструкции над входом в здание, по нормативному регламенту их наличие обязательно в домах выше 2 этажей, козырьки над калиткой, галереи, ведущие от ворот к дому, хозяйственные постройки — укрытия для дров, прочей утвари, беседки – от мини конструкций до комбинированных построек иногда двухэтажных.

Проект отдельно стоящего металлического навеса из профиля

Конструктив

Навесы металлические можно разделить на три вида:

• Мини конструкции – козырьки, мобильные беседки, моноизделие – мангал с крышей.
• Самостоятельные отдельно стоящие металлические постройки.
• Комбинированные — пристройки к гаражу, дому, бане и т.д., чаще это веранда, терраса – место для отдыха, либо навес хозяйственного назначения.

Чертеж консольно-балочного приставного металлического навеса к дому

Проект навеса из металлических конструкций делается исходя из функционала постройки, это могут быть:

• открытые строения, состоящие из опор и крыши;
• закрытые постройки, где бока зашиваются листовым материалом, панелями, деревом, решетками, стеклятся, закрываются плотными шторами, тентовыми, тканевыми со специальной влагостойкой пропиткой, брезентовыми, мягким остеклением.

Навес из металлопрофиля и мягкой черепицы для дровСовет: Для остекления металлического навеса рекомендуется использовать раздвижные алюминиевые системы, они не загораживают обзор, секции можно сдвинуть, чтобы максимально открыть постройку. Подобное остекление – надежная защита от осадков, пыли, порывов ветра, в небольшой мороз сохранит благоприятный микроклимат внутри, что сделает отдых комфортным в любое время года.Большая металлическая конструкция, комбинированная с кирпичной кладкой

Открытые металлические навесы, благодаря небольшому весу конструкции, часто устраивают на крыше гаража, летней кухни, беседок. Такое решение — это прекрасная возможность организовать комфортную зону отдыха с шикарным обзором, если на участке нет места под самостоятельное строение.

Односкатный навес из металла своими руками

Металлические навесы - это популярный выбор для частного и коммерческого строительства. Они могут быть использованы как крытые стоянки для автомобилей, остановки для людей, ждущих общественный транспорт, конструкции над входом в здание, по нормативному регламенту их наличие обязательно в домах выше 2 этажей, козырьки над калиткой, галереи, ведущие от ворот к дому, хозяйственные постройки - укрытия для дров, прочей утвари, беседки - от мини-конструкций до комбинированных построек, иногда двухэтажных.

Общие характеристики металлических навесов

Металлические навесы можно разделить на три вида:

• Стандартные навесы из металлопрофиля
• Прямоугольные навесы из металлических конструкций
• Консольно-балочные навесы из металлических конструкций

Проекты металлических навесов

Проект навеса из металлических конструкций делается исходя из функционала постройки, это могут быть:

• Навес из металлопрофиля и мягкой черепицы для дров
• Навес из металлических конструкций для галереи
• Навес из металлических конструкций для хозяйственной постройки

Остекление металлического навеса

Для остекления металлического навеса рекомендуется использовать раздвижные алюминиевые системы. Они не загораживают обзор, секции можно сдвинуть, чтобы максимально открыть постройку. Подобное остекление - надежная защита от осадков, пыли, порывов ветра, в небольшой мороз сохранит благоприятный микроклимат внутри, что сделает отдых комфортным в любое время года.

Пример проекта навеса из металлических конструкций

В этом примере мы видим стандартную конструкцию металлического навеса из профиля, которая состоит из вертикальных опор-столбов, на которых крепится стропильная ферма, далее устраивается обрешетка, а затем кровля.

Совет

Для остекления металлического навеса рекомендуется использовать раздвижные алюминиевые системы. Они не загораживают обзор, секции можно сдвинуть, чтобы максимально открыть постройку. Подобное остекление - надежная защита от осадков, пыли, порывов ветра, в небольшой мороз сохранит благоприятный микроклимат внутри, что сделает отдых комфортным в любое время года.

Большая металлическая конструкция, комбинированная с кирпичной кладкой
