Особенности арочных навесов из поликарбоната. Особенности арочных конструкций из поликарбоната

Особенности арочных навесов из поликарбоната. Особенности арочных конструкций из поликарбоната

Данный тип навеса нельзя строить и ставить произвольным образом, потребуется как минимум предварительный расчет и испытание на прочность. Это усложняет работу с листовым поликарбонатом и несущей рамой, но в целом строительство арочного навеса не представляет особой проблемы для всех, кто умеет работать со сваркой хотя бы на уровне любителя.

Секрет популярности подобных навесов кроется в использовании двух основных элементов:

• Несущая балка арочного типа. Благодаря сложной криволинейной поверхности навес получается достаточно прочным, способным выдерживать значительную вертикальную и горизонтальную нагрузку;
• Кровельного покрытия из поликарбоната. Материал достаточно прочный и одновременно гибкий, чтобы выдержать порывы ветра и давление снежного покрова.

Поликарбонат, благодаря высокой прозрачности, обеспечивает достаточное количество солнечных лучей, под арочным навесом можно без особых проблем работать даже в сумраке вечера или при плохой погоде, не прибегая к электрическому освещению.

К сведению! Навес из поликарбоната отлично фильтрует практически весь ультрафиолет солнечных лучей, поэтому можно находиться под арочной кровлей без ущерба для здоровья неограниченное время.

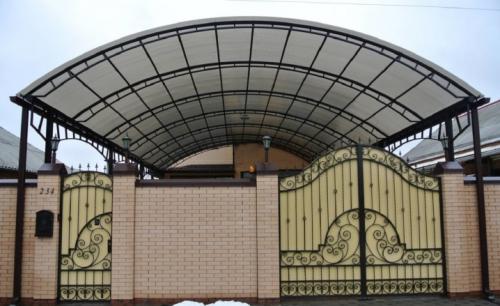

Кроме того, арочные навесы из поликарбоната, фото, получаются значительно более симпатичными и даже эффектными, чем конструкции с кровлей из металла, например, профнастила, тем более, шифера.

Помимо эстетики и дизайна, навес, крытый поликарбонатным листом, считается намного безопаснее. Даже если ветром и оторвет легкий прозрачный пластик, что крайне маловероятно, никакой опасности для находящихся под арочной крышей людей нет и быть не может. Шифер и металлический лист в подобной ситуации представляет определенную угрозу.

У поликарбоната есть два врожденных недостатка. Во-первых, швы на линии стыковки листов нужно обязательно закрывать арочными накладками из алюминия, а во-вторых, пластик существенно теряет во внешнем виде и, главное, в прочности при небольшом повреждении защитной пленки.

Чертеж арочного навеса из поликарбоната. Навес из поликарбоната своими руками: чертежи, виды и строительство

Как оригинально смотрятся прозрачные козырьки , полупрозрачные навесы, детские площадки. И всё это благодаря современному материалу – поликарбонат. Как он гармонично вписывается в дизайн жилищ. Частные дома обустраиваются хозяевами в виде арок, тем самым создают живописную пристройку, которая прекрасно гармонирует с ландшафтным дизайном.

Конструкция из поликарбоната может выполнять различные функции и иметь различный внешний вид. Чтобы построить такое строение своими руками, следует сделать чертёж. Именно от этой процедуры будет зависеть качество будущего навеса.

Разновидности и область применения

Он прекрасно заменит металл, стекло и дерево. Ни одно загородное строительство не обходится без него.

На прилавках магазина можно встретить несколько видов продукции:

Монолитный или литой

Имеет прекрасный внешний вид, напоминающий бесцветное или цветное стекло, но превосходит его по прочности. Используется в конструкциях с большими нагрузками.

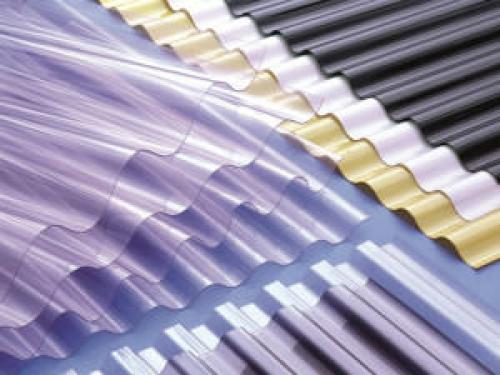

Профилированный

Форму имеет в виде волны. Обладает такими же характеристиками, что и первый вид (монолитный). Простой в монтаже кровли, так как размер листов такой же, как и металл черепицы.

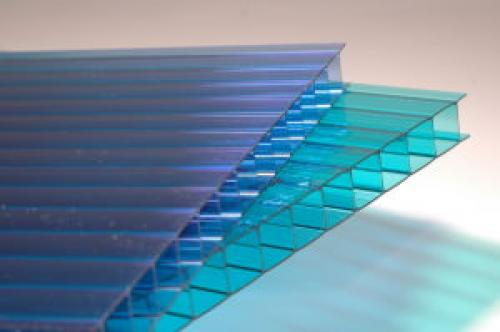

Сотовый

Весьма распространён товар в коммерческом и в частном строительстве. Наличие лёгкого веса и низкой цены делают его доступным. Во время работы с ним не потребуется подсобник, а конструкции можно сделать любой сложности.

Навес из поликарбоната можно встретить во многих местах:

• в козырьке над балконом.
• в бассейне.
• в мангале.
• в автомобиле.
• в беседке и патио.
• над крыльцом;

Преимущества и недостатки

Плюсы поликарбонатных панелей:

1. Упругий и гибкий материал, можно использовать для всех видов кровли.
2. По своим характеристикам превосходит пластик и стекло.
3. Не подвержен резким перепадам температур.
4. Малый вес.
5. Достаточная степень прозрачности.
6. Не подвержен механическим воздействиям.
7. Простой в монтаже.

Минусы:

1. Высокая стоимость.
2. Нет противостояния к абразивным воздействиям.
3. Расширяется от жары.

Чертёж

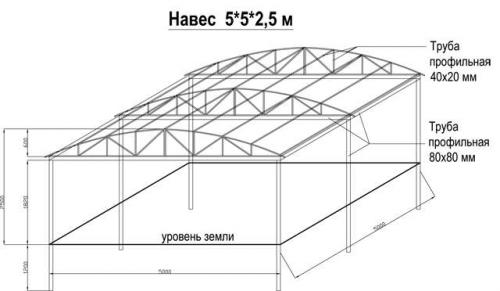

Простая схема навеса

Допустим, вы решили сделать навес для машины. Он может быть отдельно стоящей постройкой или опорной конструкцией. При разработке чертежа учитываем класс автомобиля. Далее, к его размерам добавляется 100 см на каждый бок – это и будет размер площадки.

Теперь можно переходить к конструкции навеса. Учитываем уклон верхней поверхности. Чертёж для машины, которая имеет размеры 1,6×4,2 м. Площадка будет иметь размер 2,6×5 м.

Кровля может иметь различную форму и отвечать некоторым требованиям ветровых и снеговых нагрузок. Выполняя чертеж, наносим все размеры элементов, которые участвуют в строительстве.

Приведём пример простейшего типового навеса.

Для установки поликарбонатных листов толщиной менее 8 мм достаточно шага в 600-700 мм.

Для него потребуются:

• сотовый поликарбонат, толщиной 8 мм;
• прогоны с профильной трубой 40x25x2 и 50x25x2 мм;
• ферма арочная (30x30x2 мм);
• балка (60x60x3 мм);
• опорные стойки(60x60x3 мм);
• пятки под стойки (30x30x6 мм);

Все коммуникации должны быть подведены заранее. Покрытием площадки может быть забетонированный участок, плитка.

Козырёк над дверью доступен каждому начинающему владельцу дома или строителю. Для этого, рисуем прямой или гнутый лист с каркасом. Крепление будет проводиться прямо над дверью. Размеры 1400x1000x300 мм.

Для чего нужен?

Спроектированный и составленный чертёж в будущем сэкономит ваше время:

1. Во-первых , составление грамотного документа, даст возможность правильно выбрать месторасположение и конструкцию.
2. Во-вторых , можно определиться с количеством материала, тем самым сэкономить денежные средства.
3. В-третьих , выбор оригинального внешнего вида, который будет гармонировать с ландшафтным дизайном.

Какие данные должен содержать:

1. Основные конструкционные элементы с чертежами.
2. Эскиз всего сооружения.
3. Рассчитанные данные на снеговую нагрузку кровли.
4. Расчётные данные парусности крыши.

Как грамотно создать:

1. Не забывать про дополнительные габариты, например, для машины.
2. Иметь в виду преобладающий ветер при расчётах.

Источник: https://arka-iz-dereva.aystroika.info/novosti/kak-delat-arochnyy-naves-iz-polikarbonata-preimushchestva-polikarbonata

Виды навесов во дворе. По размещению

На дворовом участке по-разному оформляют место для стоянки автомобиля, все зависит от свободного пространства и проекта дома. Если здание еще не построено, можно воспользоваться современными разработанными проектами, где навес выстраивается вместе с домом, под одной крышей или в ансамбле многоярусных покрытий, составляющих общую кровлю. Предлагаем несколько примеров таких строений:

• проект одноэтажного здания со стоянкой для машины под общей крышей;

• красивый экстерьер двухэтажного дома с навесом для автомобиля.

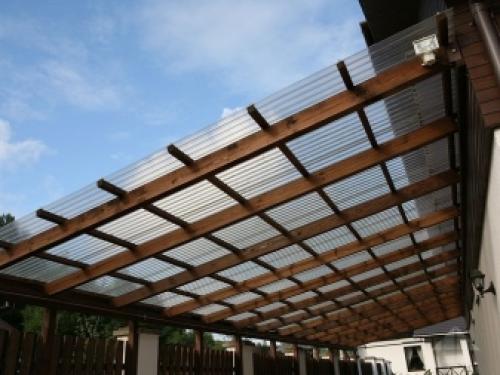

К следующим разновидностям размещения относятся навесы, примыкающие к зданию, но не находящиеся с ним под одной крышей и не относящиеся к единому проекту. Такие козырьки пристраиваются к уже готовому дому. Они более экономичны, для их возведения понадобится устанавливать столбы только с одной стороны, а с другой – функцию опоры берет на себя несущая стена здания.

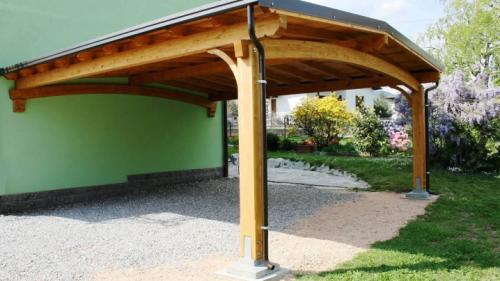

• На примыкающей к дому деревянной конструкции в качестве покрытия использована битумная черепица.

• Навес, пристроенный между зданием и кирпичным забором, защищен капитальными стенами с двух сторон. Для возведения третьей стены и кровельного покрытия использован поликарбонат.

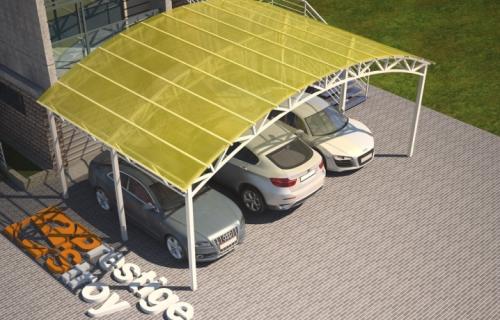

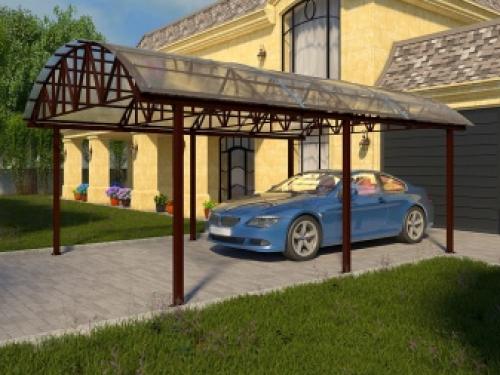

Следующим видом навесов являются отдельно стоящие конструкции. Для удерживания крыши им понадобится как минимум 4 столба. Чем обширнее площадь кровли, тем больше опор понадобится для ее удержания. Чтобы покрыть стоянку в несколько машин, нужно устанавливать опорные сваи с шагом в 2,5 м.

• Независимый деревянный односкатный навес, который удерживает один ряд мощных опор.

• Компактная, отдельно расположенная стоянка для двух машин.

Некоторые хозяева выстраивают надежные закрытые навесы с воротами. Эта идея не заменит гараж, но более основательно защитит автомобиль, чем козырек на сваях.

• Конструкция собрана из профилированных труб и сотового поликарбоната.

• Навес покрывает весь двор. Через ворота или калитку владелец сразу попадает под защиту кровли.

Во время строительства навесов учитывается размещение и самих автомобилей (в ряд, друг за другом), а также их количество.

Во дворе частного дома при наличии большой территории могут разместиться сразу несколько машин под одной крышей. Для постройки навеса на 3 авто следует применить металлический усиленный каркас и облегченный кровельный материал. Предлагаем ознакомиться с примерами размещения разного количества автомобилей под козырьками:

• сборный навес на три машины размерами 5х8 м;

• удлиненная конструкция на две машины размерами 4х8,4 м;

• просторный деревянный каркас для двух машин;

• пристенный навес на одну машину с покрытием из поликарбоната.

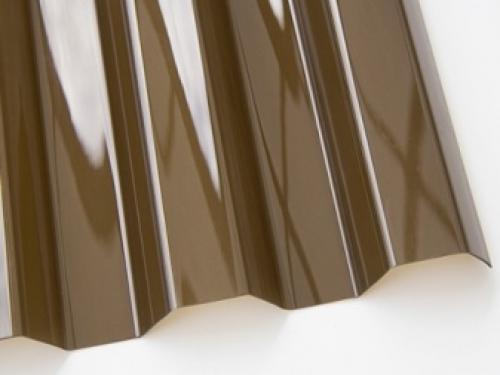

Профилированный поликарбонат. Все, что нужно знать о профилированном поликарбонате

Профилированный поликарбонат – практичный стройматериал, в последние годы он повсеместно заменяет традиционное стекло. Его отличают высокие технико-эксплуатационные свойства, долговечность и эстетичный внешний вид. Материал нашел широкое распространение в частном домостроении и сельском хозяйстве.

Особенности

Профилированный поликарбонат — это технологичный современный строительно-отделочный материал. Он является результатом взаимодействия угольной кислоты с бисфенолом А, его получают способом экструзии, а затем придают поверхности гофрированный профиль. Как и монолитный полимер, он не содержит пустотелых ячеек в своей структуре. По параметрам светопроницаемости такой поликарбонат подразделяют на прозрачный, полупрозрачный, а также и матовый.

Технико-эксплуатационные параметры этого полимера во многом превосходят традиционное стекло. При малом весе он имеет высокую прочность, стойкость к ударам и повышенную несущую способность.

Исключительные пользовательские параметры полимера позволили ему полностью заменить собой силикатное стекло в самых разных направлениях строительства. Сегодня поликарбонат повсеместно применяется как кровельный и фасадный материал. У него много достоинств.

• Малый вес. Поликарбонат для крышных конструкций в 2-3 раза легче, чем силикатное стекло. Более того, его масса меньше, чем у акрилового стекла аналогичной толщины.
• Ударостойкость. Прочность к ударам у полимера в 150 раз превышает аналогичный параметр простого стекла и почти в 10 раз — акрилового. Профилированный поликарбонат часто называют «антивандальным материалом» и повсеместно применяют для монтажа объектов уличной инфраструктуры — остановок, рекламных щитов и дорожных указателей. Разрушить такие конструкции довольно сложно.
• Пластичность. Плиты поликарбоната гибкие, они подходят для создания сложных архитектурных форм без использования термообработки.
• Проницаемость света. Параметр светопроницаемости гофрированного поликарбоната соответствует 80-93% в зависимости от толщины изделия. По данному показателю он почти дотягивает до уровня силикатного стекла и существенно превосходит акриловое.
• Простота монтажа. Материал легко подвергается обработке, а компактные габариты позволяют выполнять все монтажные работы быстро.

Из минусов можно отметить низкую стойкость к ультрафиолетовому излучению, которое уже через 4-6 лет вызывает изнашивание полимера. Однако современные изготовители наладили выпуск изделий категории «премиум» — она предполагает наличие пленки, блокирующей негативное воздействие солнечных лучей. Такой материал может служить до 20 лет.
