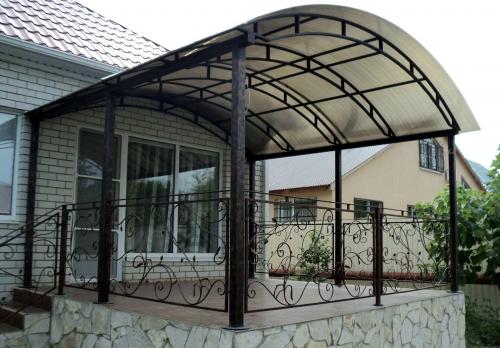

Арочный навес – одно из лучших сооружений на территории частного дома. Навес убережет вас от плохой погоды, будь то дождь, град или снег.
Под навесом можно спрятать автомобиль, поставить под ним беседку и наслаждаться приятным времяпрепровождением прячась от палящего солнца.
Прежде чем начать работы по сооружению арочного навеса, нужно выбрать материал, взвесив при этом все за и против. Важным моментом является правильный расчет радиуса изгиба арки, иначе она в скором времени покроется трещинами и придет в негодность.
Материалы для арочных навесов
Давайте разберем популярные материалы для арочных навесов. Оргстекло – материал, который несколько лет тому назад очень широко использовался для зданий культурного и офисного назначения. Со временем, его заменили на более практичный поликарбонат. Он намного легче по весу, крепче, обладает высоким уровнем пожаробезопасности, делается из пластика.

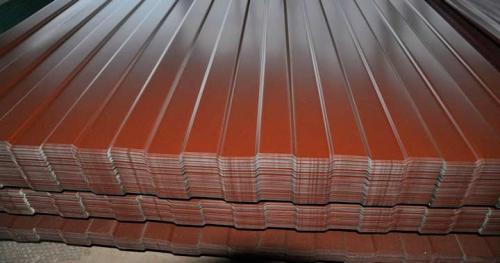

Не менее популярен – профнастил, который, не смотря на то, что изготавливается из металла, намного легче пластика и прочнее. Из поликарбоната, профнастила, металлочерепицы и дерева делается крыша. Популярность арочных навесов из поликарбоната и профнастила объясняется тем, что их может соорудить даже новичок в этом деле. Но для конструкций витиеватых форм необходимо приобрести дополнительный инструмент.
Каркас арочного навеса сооружается из дерева или металла. Более практичным выбором будет металл, все же дерево не имеет такой крепкости и надежности. При помощи инструмента для сгибания труб можно придать им любую форму по желанию. Для дерева, к сожалению, это не подходит. Также при помощи художественной ковки можно воплотить любую фантазию в реальность.
При выборе труб для каркаса, необходимо заранее определиться какую функцию будет выполнять арочный навес: как декоративный элемент в загородном доме или же как круглогодичное укрытие для автомобиля. Во втором случае следует учитывать вес снега лежащего на навесе и снеговые лавины, которые будут время от времени сходить с крыши.

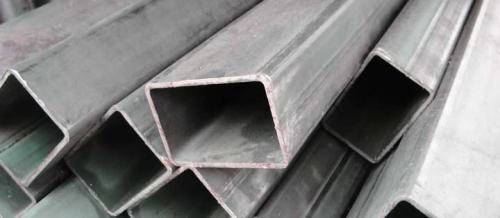

Стойки опоры изготавливают из профилированной трубы. Для начала нужно определиться на какой глубине конструкция уйдет в бетонный фундамент, на какую глубину конструкция «утонет» в бетонном основании, это повлияет на длину труб взятых в работу. Для более прочной крыши из нескольких арок берут поликарбонат, он плотнее по структуре. Если кровля тяжелая, количество арок уменьшают. Арочные навесы сооружают с учетом равномерного распределения веса, допускается использование профильных труб соединенных методом сварки.
Чертеж арочного навеса из поликарбоната. Навес из поликарбоната своими руками: чертежи, виды и строительство
Как оригинально смотрятся прозрачные козырьки , полупрозрачные навесы, детские площадки. И всё это благодаря современному материалу – поликарбонат. Как он гармонично вписывается в дизайн жилищ. Частные дома обустраиваются хозяевами в виде арок, тем самым создают живописную пристройку, которая прекрасно гармонирует с ландшафтным дизайном.
Конструкция из поликарбоната может выполнять различные функции и иметь различный внешний вид. Чтобы построить такое строение своими руками, следует сделать чертёж. Именно от этой процедуры будет зависеть качество будущего навеса.
Разновидности и область применения
Он прекрасно заменит металл, стекло и дерево. Ни одно загородное строительство не обходится без него.
На прилавках магазина можно встретить несколько видов продукции:

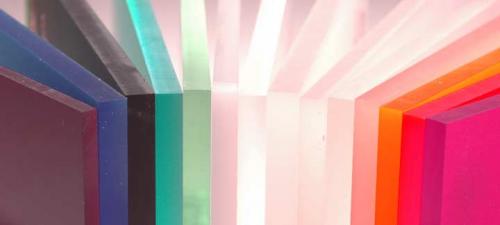

Монолитный или литой
Имеет прекрасный внешний вид, напоминающий бесцветное или цветное стекло, но превосходит его по прочности. Используется в конструкциях с большими нагрузками.

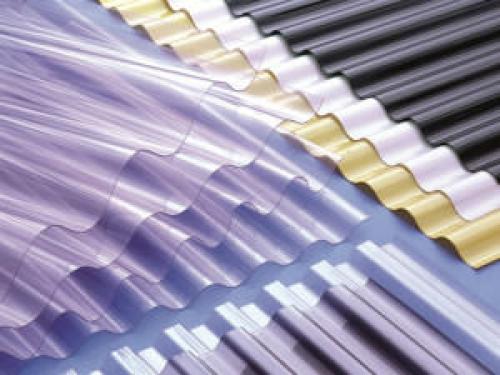

Профилированный
Форму имеет в виде волны. Обладает такими же характеристиками, что и первый вид (монолитный). Простой в монтаже кровли, так как размер листов такой же, как и металл черепицы.

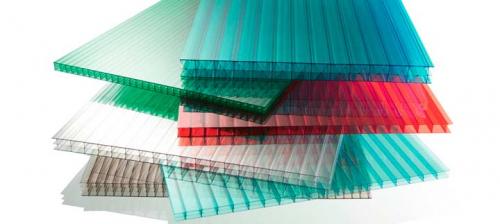

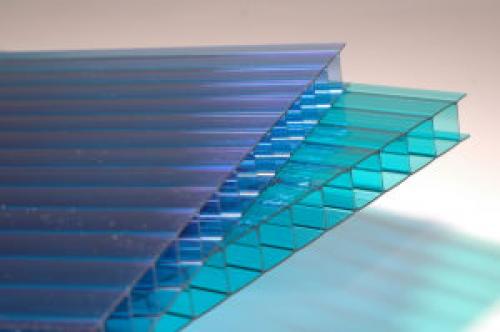

Сотовый
Весьма распространён товар в коммерческом и в частном строительстве. Наличие лёгкого веса и низкой цены делают его доступным. Во время работы с ним не потребуется подсобник, а конструкции можно сделать любой сложности.
Навес из поликарбоната можно встретить во многих местах:
- в козырьке над балконом.
- в бассейне.
- в мангале.
- в автомобиле.
- в беседке и патио.
- над крыльцом;
Преимущества и недостатки
Плюсы поликарбонатных панелей:
- Упругий и гибкий материал, можно использовать для всех видов кровли.
- По своим характеристикам превосходит пластик и стекло.
- Не подвержен резким перепадам температур.
- Малый вес.
- Достаточная степень прозрачности.
- Не подвержен механическим воздействиям.
- Простой в монтаже.
Минусы:
- Высокая стоимость.
- Нет противостояния к абразивным воздействиям.
- Расширяется от жары.

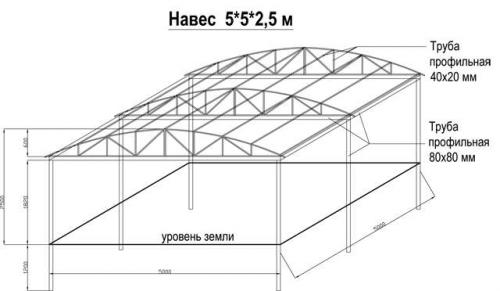

Чертёж
Простая схема навеса
Допустим, вы решили сделать навес для машины. Он может быть отдельно стоящей постройкой или опорной конструкцией. При разработке чертежа учитываем класс автомобиля. Далее, к его размерам добавляется 100 см на каждый бок – это и будет размер площадки.
Теперь можно переходить к конструкции навеса. Учитываем уклон верхней поверхности. Чертёж для машины, которая имеет размеры 1,6×4,2 м. Площадка будет иметь размер 2,6×5 м.
Кровля может иметь различную форму и отвечать некоторым требованиям ветровых и снеговых нагрузок. Выполняя чертеж, наносим все размеры элементов, которые участвуют в строительстве.
Приведём пример простейшего типового навеса.
Для установки поликарбонатных листов толщиной менее 8 мм достаточно шага в 600-700 мм.
Для него потребуются:
- сотовый поликарбонат, толщиной 8 мм;
- прогоны с профильной трубой 40x25x2 и 50x25x2 мм;
- ферма арочная (30x30x2 мм);
- балка (60x60x3 мм);
- опорные стойки(60x60x3 мм);
- пятки под стойки (30x30x6 мм);
Все коммуникации должны быть подведены заранее. Покрытием площадки может быть забетонированный участок, плитка.
Козырёк над дверью доступен каждому начинающему владельцу дома или строителю. Для этого, рисуем прямой или гнутый лист с каркасом. Крепление будет проводиться прямо над дверью. Размеры 1400x1000x300 мм.
Для чего нужен?
Спроектированный и составленный чертёж в будущем сэкономит ваше время:
- Во-первых , составление грамотного документа, даст возможность правильно выбрать месторасположение и конструкцию.
- Во-вторых , можно определиться с количеством материала, тем самым сэкономить денежные средства.
- В-третьих , выбор оригинального внешнего вида, который будет гармонировать с ландшафтным дизайном.
Какие данные должен содержать:
- Основные конструкционные элементы с чертежами.
- Эскиз всего сооружения.
- Рассчитанные данные на снеговую нагрузку кровли.
- Расчётные данные парусности крыши.
- Не забывать про дополнительные габариты, например, для машины.
- Иметь в виду преобладающий ветер при расчётах.
Как грамотно создать:
