Итак, металлическая ферма – это сварная или сборная система труб и жестких крепежных узлов. Состоит такая конструкция из определенных элементов:

• Пояса, верхний и нижний, которые служат каркасом.
• Решетки, которая связывает оба уровня.
• Стоек, которые смонтированы перпендикулярно к поясу.
• Раскосов, которые присоединены под углом к нижнему и верхнему уровню.
• Шпренгеля – вспомогательного раскоса.
• Узел – это точка, в которой сходится сразу несколько стержней. Здесь трубы соединяют при помощи фасонки – специального металлического листа.
• Панель – это расстояние между соседними узлами, а пролет – расстояние между опорами стропильных систем.

Верхний пояс металлической фермы изготавливают из профильной трубы или двутавровых балок, с применением фланцевого соединения. Нижний – из этих же материалов.

Только, если ферма станет подвергаться нагрузке на уровне панелей, тогда дополнительно необходимо установить парные швеллеры. А внутренние стойки и раскосы изготавливают из круглой трубы, уголка или профильной трубы.

Решетки внутри фермы располагают по самым разным схемам, и все они продиктованы исключительно практическими соображениями. Чем больше поперечных элементов, тем прочнее сама конструкция, и тем дороже она обходится (материала-то уходит больше!). Например, вот в каких вариантах изготавливают треугольную ферму:

Внутренний рисунок металлической фермы подбирают в зависимости от конструктивных требований и планируемого уровня нагрузок. И выбранный тип обрешетки влияет на вес конструкции, ее внешний вид, трудоемкость и бюджет на изготовление самой металлической фермы .

Давайте рассмотрим стандартные виды внутренних решеток металлических ферм:

• Меньше всего узлов в треугольной решетке, которая чаще всего встречается в параллельной и трапециевидной ферме. Причем такая решетка считается наиболее экономной, т.к. у нее минимальная суммарная длина стержней.
• Шпренгельная решетка нужна там, где основная нагрузка приходится на верхний пояс. А потому ее используют, когда нужно сохранить расстояние между прогонами.
• Раскосную ферму делают, когда стойкам приходится противостоять большим усилиям.
• Крестовая разновидность нужна для каркасов, в которых расчетная нагрузка идет сразу в обоих направлениях.
• Перекрестная решетка нужна для ферм, которые делают из тавров.
• Полураскосная и ромбическая решетка нужна для ферм с такой большой высотой, как при создании мостов и мачт. Такие рамы получаются с высокой жесткостью благодаря двум системам раскосов.

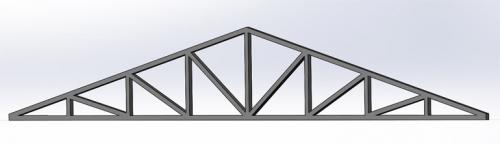

В жизни выглядят все эти фермы так:

Вот, например, как выглядит не так часто встречающаяся шпренгельная ферма:

Кровельные металлические фермы, в свою очередь, бывают двускатные, односкатные и прямые. За счет ребер жесткости металлические фермы не деформируются даже на больших пролетах, хотя с виду довольно хрупкие.

Также металлические фермы делят на виды по количеству поясов. Это плоские фермы, где узлы и стержни находятся в одной плоскости, и пространственные, более сложные, в которых пояса находятся в параллельных плоскостях.

Ферма из профильной трубы 8 метров. Разнообразие металлических ферм из трубы

Как правило, для изготовления ферм из профильной трубы применяют металлический профиль. Его форма бывает овальной, круглой, квадратной, но чаще всего используется прямоугольная профильная труба.

По строению конструкции из профильной трубы делятся на два типа: структурные элементы каркаса могут фиксироваться в одной плоскости; ферма может быть сложена из нижнего и верхнего поясов.

Кроме того, классификация ферм из прямоугольных труб основывается на таких факторах, как уровень нагрузки на профиль, угол наклона элементов, общий уклон конструкции, длина отдельных пролетов, а также характер расположения перекрытий.

Исходя из этих параметров, все типовые фермы из профильной трубы состоят из таких групп:

1. Фермы, угол уклона которых достигает порядка 22-30º. Чтобы такая конструкция была устойчивой, ее высота должна равняться 1/5 доли длины изделия или быть несколько меньше. Как правило, эту норму берут за основу при расчете необходимой высоты конструкции, то есть заданную длину изделия просто делят на 5. Предпочтительна такая разновидность фермы, если конструкция должна быть максимально облегченной. Если предполагаемая длина строения будет более 14 метров, то положение раскосов в конструкции фермы из профильной трубы для навеса будет вертикальным. Главное здесь — сделать правильный расчет навеса, учесть все нюансы. На верхнем ярусе фиксируются куски профиля длиной 150-250 см. В результате весь каркас будет состоять из двух поясов, с количеством панелей, кратным двум. Обратите внимание на тот факт, что если ферма имеет очень большую длину – более 20 метров, понадобятся дополнительные опорные столбы, которые будут поддерживать стропильную систему и позволят перераспределить нагрузку по всей конструкции. Нередко для сооружения каркаса для перекрытий пользуются схемой фермы Полонсо. Она представляет собой треугольную конструкцию, соединение в которой имеет форму затяжки. При ее сооружении раскосы получаются не очень длинными, что существенно облегчает массу всей фермы. Благодаря этому качеству, фермы из профильной трубы Полонсо применяют довольно часто.
2. Уклон кровли на ферме достигает показателей в 15-22º. Данный тип сооружения предпочтителен для строений, длина которых не превышает 20 метров. По высоте такая конструкция не должна превышать 1/7 части длины строения. Если же потребуется увеличить высоту фермы, то ее нижний пояс должен состоять из ломаных сегментов.
3. Каркасы с общим уклоном не более 15º. Как правило, если речь идет о такой разновидности фермы, то ее изготавливают в форме трапеции. Исходя из назначения постройки, а также угла укладки кровли, высоту конструкции владелец определяет самостоятельно. Отталкиваться следует от показателей между 1/7 и 1/12 частью длины постройки. Каркас под кровлю в форме трапеции изготавливают с применением панелей из металла, длина которых должна быть в пределах 1,5-2,5 метра. Если чертеж фермы из профильной трубы не предусматривает устройство подвесного потолка, то вместо раскосов можно воспользоваться треугольной решеткой.

Чертеж фермы из профильной трубы 6 м. Проекты стальных ферм

Тема конструирования стальных стропильных систем весьма востребованная. И как следствие выкладываю в качестве примеров свои труды по этой теме. Прежде всего отмечу, мои чертежи металлических ферм проходят все этапы расчётов элементов и узлов. А рабочие проекты соответствуют нормам их оформления. К каждой конструкции всегда индивидуальный подход, даже если геометрически схожа со серийным вариантом!

Конечно же данные конструкции входят в состав полного проекта КМ. Потому что, заказывать отдельную ферму могут позволить себе организации в штате у которых есть инженеры.

Заказчикам расчетов стропильных ферм:

Стропильная ферма обычно проектируется из профильной трубы по типу Молодечно. Это объясняется тем, что это данный вид прост в изготовлении и облегченный за счёт хорошей работы сечения. Это самый оптимальный вариант хотя доступно выполнять расчёты и проектировать всех видов, форм и пролётов.

Нет разницы она треугольная, односкатная и криволинейная. Имеем ввиду что из парных уголков это прошлый век и экономически не целесообразно. Из двутавра применяются только при тяжелых условиях эксплуатации. Из круглый трубы самая лёгкая из всех возможных, но изготовлении дорогостоящее. ЛСТК актуально только при частом шаге их.

Всегда для больших площадей покрытия кровли — необходимо заказывать работу конструктору, а не проектировщику! Расчёт уникальной геометрии и нагрузки в зависимого от вашего города. Обычно любители берут готовую большую конструкцию и изымают сечения профилей!

При заказе проекта — вы получаете КМ чертежи металлических ферм, с которыми можете обратиться в строительно-монтажную компанию. А можете получить детализированные — КМД, по которым самостоятельно наймя бригаду сварщиков изготовить конструкции и получите экономию как минимум на НДС!

Ферма из профильной трубы 18 метров. Что такое ферма: конструктивные особенности

Для усиления каркаса домов, надворных построек и малых архитектурных форм из профтрубы применяют особые элементы, называемые фермами. Их используют для верхнего и бокового соединения опор навесов, беседок, остановочных павильонов и летних кафе. Применяют усиливающие элементы и при монтаже козырьков над входными группами, если расстояние между стенами или опорами велико.

Таким образом, ферма – это усиливающая конструкция, состоящая из двух поясов, соединенных между собой перемычками. Такое устройство обеспечивает конструкции жесткость и позволяет сохранять форму при любых нагрузках.

Обратите внимание! Кроме функционального назначения фермы могут иметь и декоративное, если возводимое строение не имеет стен и фронтонов или обшивается прозрачным материалом.

Виды поясов

Пояса задают форму детали: сегмент, двойная дуга, треугольник, прямоугольник или многоугольник. При этом у сегмента, прямоугольника и дуги в качестве нижнего и верхнего поясов выступают цельные трубы – прямые или изогнутые.

В фермах более сложной формы: треугольных, выпуклых и вогнутых многоугольниках – один или оба пояса собраны из нескольких труб.

Форму поясов фермы выбирают в соответствие с назначением конструкции. Для бокового соединения стоек строения обычно используют обвязочные фермы с двумя параллельными прямыми или дугообразными поясами или верхним прямым поясом и нижним дугообразным.

Форма поясов стропильной фермы зависит от типа крыши:

Тип крыши	Возможная форма поясов	Название фермы
односкатная, шатровая	прямые, образующие прямоугольный треугольник	односкатная
двускатная	прямые, образующие равнобедренный треугольник: 2 прямые образуют верхний пояс, одна – нижний;	треугольная
две пары прямых, образующих параллельные углы	полигональная
две пары прямых, образующие пару неравных углов	ножницы
5 прямых: две образуют верхний пояс, 3 – нижний	ферма Полонсо
мансардная	прямые, образующие равнобедренный пятиугольник с широким основанием;	мансардная
арочная	две параллельных дуги	арочная
две параллельных ломаных	полигональная
дуга и прямая, образующие сегмент или полукруг	сегментная
верхняя дуга, нижняя ломаная	консольная

Виды перемычек

Перемычки – это короткие отрезки труб, как правило, меньшего сечения, чем используемые для поясов, прикрепленные прямо или под углом к основным элементам конструкции. Комплекс перемычек называют внутренней решеткой.

Вертикальные перемычки называют опорами или стойками. Обычно ферма имеет одну-две основных стойки и несколько дополнительных.

Наклонные перемычки называют подкосами или откосами, их количество может быть любым. Если пояса фермы соединены опорами, то откосами укрепляют именно опоры. Кроме того, внутренняя решетка может состоять только из вертикальных или только из наклонных перемычек.

Обратите внимание! Фермы для каркасных строений изготавливают не только из труб, но и из уголков. Каждый элемент такой конструкции для обеспечения необходимой прочности собирают из пары уголков, что усложняет расчеты и монтаж и увеличивает временные затраты.

Чертеж односкатной фермы из профильной трубы. Разнообразие металлических ферм из трубы

Как правило, для изготовления ферм из профильной трубы применяют металлический профиль. Его форма бывает овальной, круглой, квадратной, но чаще всего используется прямоугольная профильная труба.

По строению конструкции из профильной трубы делятся на два типа: структурные элементы каркаса могут фиксироваться в одной плоскости; ферма может быть сложена из нижнего и верхнего поясов.

Кроме того, классификация ферм из прямоугольных труб основывается на таких факторах, как уровень нагрузки на профиль, угол наклона элементов, общий уклон конструкции, длина отдельных пролетов, а также характер расположения перекрытий.

Исходя из этих параметров, все типовые фермы из профильной трубы состоят из таких групп:

1. Фермы, угол уклона которых достигает порядка 22-30º. Чтобы такая конструкция была устойчивой, ее высота должна равняться 1/5 доли длины изделия или быть несколько меньше. Как правило, эту норму берут за основу при расчете необходимой высоты конструкции, то есть заданную длину изделия просто делят на 5. Предпочтительна такая разновидность фермы, если конструкция должна быть максимально облегченной. Если предполагаемая длина строения будет более 14 метров, то положение раскосов в конструкции фермы из профильной трубы для навеса будет вертикальным. Главное здесь - сделать правильный расчет навеса , учесть все нюансы. На верхнем ярусе фиксируются куски профиля длиной 150-250 см. В результате весь каркас будет состоять из двух поясов, с количеством панелей, кратным двум. Обратите внимание на тот факт, что если ферма имеет очень большую длину – более 20 метров, понадобятся дополнительные опорные столбы, которые будут поддерживать стропильную систему и позволят перераспределить нагрузку по всей конструкции. Нередко для сооружения каркаса для перекрытий пользуются схемой фермы Полонсо. Она представляет собой треугольную конструкцию, соединение в которой имеет форму затяжки. При ее сооружении раскосы получаются не очень длинными, что существенно облегчает массу всей фермы. Благодаря этому качеству, фермы из профильной трубы Полонсо применяют довольно часто.
2. Уклон кровли на ферме достигает показателей в 15-22º. Данный тип сооружения предпочтителен для строений, длина которых не превышает 20 метров. По высоте такая конструкция не должна превышать 1/7 части длины строения. Если же потребуется увеличить высоту фермы, то ее нижний пояс должен состоять из ломаных сегментов.
3. Каркасы с общим уклоном не более 15º. Как правило, если речь идет о такой разновидности фермы, то ее изготавливают в форме трапеции. Исходя из назначения постройки, а также угла укладки кровли, высоту конструкции владелец определяет самостоятельно. Отталкиваться следует от показателей между 1/7 и 1/12 частью длины постройки. Каркас под кровлю в форме трапеции изготавливают с применением панелей из металла, длина которых должна быть в пределах 1,5-2,5 метра. Если чертеж фермы из профильной трубы не предусматривает устройство подвесного потолка, то вместо раскосов можно воспользоваться треугольной решеткой.

Ферма из профильной трубы 12 метров. Важные моменты при проведении расчетов

Перед тем как приступить к расчетам нужно решить, какой вид крыши будет оптимальным в данном случае. Выбор напрямую зависит от ее размера и наклона самой кровли.

Также выбор может зависеть от контура поясов. Все вышеперечисленные составляющие зависят от функциональных возможностей строения, материала перекрытия и угла скоса кровли. Посчитать общий вес каркаса можно нашим онлайн калькулятором .

Далее нужно определиться с размерами. Длина определяется углом скоса крыши, а ее высота зависит от вида материала, который будет использоваться для перекрытия, метода перевозки и общей массы металлоконструкции.

Если расчет фермы из профильной трубы показал, что ее общая длина должна быть больше 36 метров, то дополнительно рассчитывается строительный подъем.

Далее определяются размеры панелей. Проведение подсчетов зависит от нагрузки, что по плану должна на нее возлагаться. Если архитектура кровли планируется треугольного вида, тогда ее скос будет составлять 45 градусов.

Итоговым этапом расчетов считается определение оптимального расстояния между узлами металлоконструкции.

Если вы не уверены в своих силах, тогда лучше доверить подсчеты специалистам, которые владеют специальными компьютерными программами и смогут гарантировать качество предоставляемых услуг.

Перед началом строительства стоит несколько раз перепроверить все результаты с учетом возможной максимальной нагрузки на строение. Также запомните, что помимо расчетов на качество монтажа влияет наличие плановых чертежей.

А теперь мы вам представим несколько бесплатных программ которыми можно воспользоваться для расчета.

На этом сайте вы найдете бесплатную онлайн — программу для расчета балок и ферм способом конечных элементов. Данный калькулятор отлично подойдет как студентам так и инженерам. Интуитивно понятный интерфейс калькулятора поможет без проблем произвести все необходимые действия.

Можно так же воспользоваться следующей программой.

Находиться тут , с ее помощью так же можно произвести все необходимые действия. Обращу внимание что данная программа является частично бесплатной.

Ферма из профильной трубы 6 метров. Варианты конструкций ферм

Металлические конструкции из профильных труб характеризуются проведением масштабных работ, но они гораздо экономичнее и легче ферм, сооруженных из сплошных материалов. Профильные трубы получают из круглых труб по технологии горячей или холодной прокатки. В результате имеются трубы, напоминающие в поперечном разрезе различные геометрические фигуры, такие как прямоугольник, квадрат, многогранник, овал, полуовал и так далее. Для строительства фермы больше подходят квадратные трубы, поскольку они прочнее из-за наличия двух одинаковых ребер прочности.

Ферма – это конструкция из металла, которая характеризуется наличием верхнего и нижнего уровней, которые соединяются в виде решетки. Причем соединения не могут носить произвольный характер, а их количество рассчитывается по определенной формуле.

В конструкцию решетки входят:

• стойки, установленные вертикально;
• раскосы (подкосы), установленные под углом по отношению к стойкам;
• шпренгели (вспомогательные подкосы).

Фермы, в основном, предназначаются для соединения пролетов различного хозяйственного назначения. Благодаря наличию таких элементов как раскосы, они выдерживают значительные нагрузки без деформации даже при перекрытии больших по длине пролетов.

Как правило, фермы изготавливаются на земле или на специальных производственных площадях. Все элементы фермы соединяются между собой с применением сварки или клепки. Чтобы построить навес, козырек, крышу капитального строительного объекта или других построек, готовые, собранные на земле фермы поднимают и монтируют на конструкции соответствующей постройки, придерживаясь всех размеров.

Соединение пролетов осуществляется различными по форме фермами из металла, например:

• односкатными;
• двухскатными;
• прямыми;
• арочными.

Фермы, напоминающие треугольник и изготовленные из подобных труб, служат в качестве стропил, а так же элементами классических односкатных конструкций. Арочные фермы пользуются огромной популярностью из-за своей эстетичности, а также устойчивости против больших нагрузок. При этом арочные фермы собираются по более уточненным данным, для того, чтобы усилия распределялись равномерно по всем элементам фермы.

Калькулятор фермы из профильной трубы. Этап II. Приобретаем качественный профиль

Итак, прежде, чем составить проект будущих ферм, сначала нужно определиться с такими важными пунктами, как:

• контуры, размер и форма будущей крыши;
• угол наклона и планируемая нагрузка.

Запомните одну простую вещь вещь: у каркаса из профильной трубы есть так называемые точки равновесия,  которые важно определить для устойчивости всей фермы. И очень важно подобрать под эту нагрузку качественный материал:

Профильные трубы для ферм бывают двух видов сечений: прямоугольного или квадратного. Выпускаются они разного диаметра, с разной толщиной стенок:

• Для малогабаритных построек мы рекомендуем трубы до 4,5 метров длиной, сечением 40х20х2 мм.
• Если вы будете изготавливать фермы длиннее 5 метров, тогда выбирайте профиль с параметрами 40х40х2 мм.
• Для полномасштабного строительства крыши жилого дома вам понадобятся профильные трубы с такими параметрами: 40х60х3 мм.

Устойчивость всей конструкции прямо пропорциональна толщине профиля, поэтому для изготовления ферм не используйте трубы, предназначенные для стоек и каркасов. Также обратите внимание, каким именно методом было изготовлено изделие: электросварным, горячедеформированным или холодным деформированнием.

Если же вы беретесь изготавливать фермы самостоятельно, берите заготовки квадратного сечения – с ними работать проще всего. Приобретите квадратный профиль 3-5 мм толщиной, который будет достаточно прочным и по своим характеристикам близок к металлическим брусьям.

Обязательно учитывайте при проектировании снеговые и ветровые нагрузки в вашей местности. Ведь большое значение при выборе профиля имеет угол наклона ферм:

Более точно спроектировать ферму из профильной трубы вы сможете при помощи онлайн-калькуляторов.

Отметим только, что самая простая конструкция фермы из профильной трубы представляет собой несколько вертикальных стоек и горизонтальные уровни, на которые можно крепить стропила для крыши. Приобрести такой каркас можно в готовом виде, даже под заказ в любом городе России.
