Расчёт навеса из профильной трубы. Область применения конструкций

Расчёт навеса из профильной трубы. Область применения конструкций

На данный момент бытовые трубные конструкции на основе металлического профиля — ведущее направление при изготовлении каркасов и навесов с поликарбонатным покрытием. Большой успех обусловлен длительным сроком службы, достигающимся за счёт дополнительной невидимой алюминиевой оболочки, предотвращающей влияние кислорода на металл.

Стоит понимать, что за конструкцией необходим должный уход и слежка, иначе срок эксплуатации может снизиться в несколько раз. В ином случае, каркас составит службу не меньше 10 лет.

Применение навесов из профильных труб распространяется на следующие сферы потребления:

• Автостоянки и парковки: основная цель эксплуатации — создание хорошей и надёжной зашиты от погодных условий, при ясной погоде — возведение крытых участков, предотвращающих негативное влияние ультрафиолетовых лучей на автомобили.
• Загородные участки, дачи и жилой частный сектор: здесь основной упор идёт на создание конструкций, защищающих урожай от внешних воздействий окружающей среды. Другая цель — оборудование отдельных зон отдыха крышей, обеспечивающей защиту как от знойного солнца, так и от холодного дождя или снега.
• Общественные места: в большинстве своём данные конструкции нужны здесь для отдыха, либо укрытия от плохой погоды. Зачастую, здесь можно собраться небольшой компанией и отдохнуть.

Несмотря на то, что цели применения у навесов из профильных труб абсолютно разные, главная цель при их возведении всегда одна и та же — составление чертежей. Это главный и жизненно необходимый этап, без которого возведение защитных конструкций подобного рода невозможно. К тому же, составление схем подкрепляется дополнительными сложностями, вызванными прикладными значениями.

Примерный расчет навеса из профильной трубы

В качестве примера за исходные данные можно принять размер строения 6х9 метров. У него перед одной из сторон имеется свободная площадка со сторонами 7 и 9 метров. По стенке дома длиной 9 метров планируется строительство навеса с размером вылета, равным 6 метрам (прочитайте: «Предварительный расчет навеса из профильной трубы, инструкция по изготовлению ферм»).

В итоге площадь навеса — 6х9 метров. При этом высота края, который будет приподнят, равен 3,5 или 3,6 метра, а низкого –2,4 метра. В результате перепада между высотами угол наклона составит 12-13 градусов.

Для определения степени вероятных нагрузок используют ветровые и снеговые карты конкретного района, где расположен земельный участок. На основании вышеприведенных данных составляют чертежи навеса из профильной трубы своими руками.

Помимо того, что их можно нарисовать собственноручно, существуют специальные компьютерные программы. Чтобы добиться максимальной точности при проведении расчетов, желательно в это время находиться в том месте, где будет размещена конструкция.

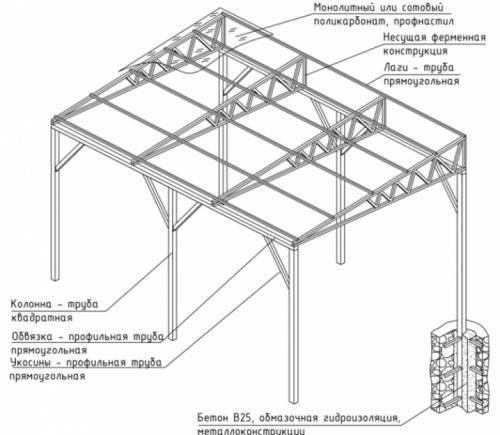

Элементы навеса из профильных изделий

В конструкции имеется нескольких основных элементов, среди которых:

• стойки;
• закладные;
• опорные плиты;
• арки;

Для изготовления стоек и столбов подойдут как трубы из профиля, так и изделия, имеющие сечение круглой формы. У последнего варианта имеется существенный недостаток, который заключается в более сложной конфигурации узлов опирания и крепления элементов.



Для обеспечения сопряжения деталей каркаса, располагающихся под углом в 90 градусов, идеальным решением является квадратная форма трубной продукции. Такой тип сечения обеспечивает равную степень жесткости в обоих направлениях – в продольном и в поперечном.

Односкатный навес из профильной трубы чертеж. Расчёт необходимого количества профильных труб

Для возведения небольшого односкатного навеса необходимо произвести точные расчёты и составить предварительный чертёж:

1. Навес длиной в 6 м должен иметь 8 опорных металлических стоек. Для этого можно использовать металлический профиль с сечением 80х80 мм. Толщина стенок трубы должна быть более 3 мм для большей устойчивости конструкции.

   Опоры для навеса из профильной трубы должны быть крепкими

2. Одна сторона конструкции должны быть выше второй в зависимости от выбранного кровельного материала. Так, например, для поликарбоната будет достаточно угла наклона от 20 до 25 градусов.
3. Для каждой пары стоек должны быть предусмотрены конструкции усиления, называемые фермами. Они изготавливаются из равнополочных уголков или профиля с сечением 60х60 мм.

   Основной метод соединения металлических деталей — сварка

4. Обрешётку наваривают с шагом в 1 м из металлической профильной трубы сечением 40х40 мм. Такой навес может выдержать около 400 кг снега при условии, что конструкция будет установлена стационарно.
5. Для устройства стоек понадобится 8 профильных труб.
6. Для обрешётки кровли понадобится 12 профилей. В некоторых случаях владельцы домов экономят, устанавливают вместо 8 стоек всего 6. Также можно сократить количество труб для обрешётки, но специалисты не рекомендуют этого делать, поскольку это приведёт к потере жёсткости, а в будущем и к разрушению всего сооружения.

   Количество стоек должно быть таковым, чтобы в жёсткости конструкции не было сомнений

7. Основа односкатного навеса представляет собой треугольник из профильных труб, который имеет один угол в 90 градусов. Его больший катет должен равняться расстоянию, которое соответствует длине от торцевого края стойки до стены здания или до внешней стороны противоположной стойки, если навес построен вдалеке от других домов.

Источник: https://arka-iz-dereva.aystroika.info/stati/kak-sdelat-naves-iz-profilnoy-truby-svoimi-rukami-obshivka-kryshi

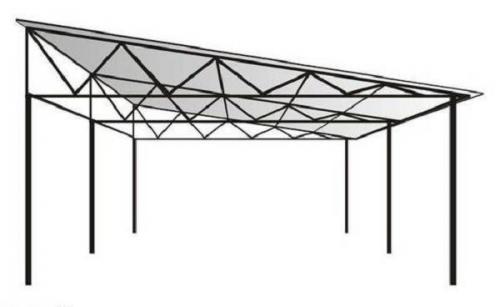

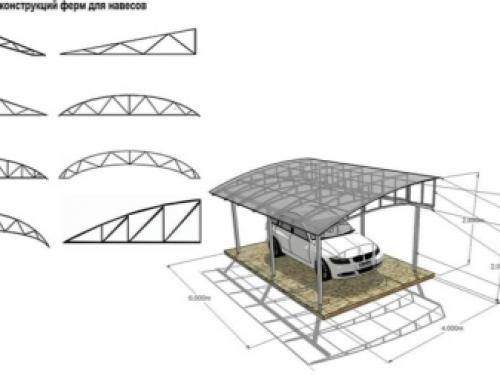

Расчет односкатный навес без ферм. Расчет фермы для навеса

Выполняя расчет фермы для навеса, важно руководствоваться не только общим удобством расположения, но и эстетикой, а также углом наклона крыши, конфигурацией кровельной системы и другими параметрами. Можно подготовить чертеж фермы для навеса, сопоставить запланированные размеры с территорией и удобством подъезда, правильно разместить ворота, продумать систему отвода воды и снежные скаты

Делать ферму будем из профильной трубы. Это наиболее доступный материал, удобный в сварке. Параметры профильной трубы мы узнаем чуть позже, поскольку их необходимо тщательно рассчитать. Для начала, определите длину общей металлической конструкции.

Именно от этого будет зависеть и высота подъёма земли до конька, а также тип кровельной системы

Проще всего обустраивать односкатную крышу, но при таком обустройстве важно помнить, что максимальным шагом между двумя соседними фермами должно быть расстояние не более 1, 75 м

Определив для себя угол наклона по индивидуальным параметрам, вычисляют угол наклона обрешётки. В среднем, специалисты делают его 30 градусов в плоскости, либо запиливают под 45. Так нагрузка будет распределена равномерно.

Какого-то особого расчета для навесов, длина которых не превышает значение в 30 м, не требуется. Но, экономить тоже не стоит, поскольку выбирая металлопрокат с тонкими стенками, вы не сможете гарантировать жесткость сварных частей. Будет вибрация, а в зимнее время года, от снега, металлокаркас может просесть.

Предлагаем подробнее рассмотреть предварительный расчёт, условившись, что мы будем строить односкатный навес, размерами 6 на 4 м. Для прочности, следует использовать металлический профиль 30 на 30 мм сечением, с толщиной стенки не менее полутора мм. Определившись с наклоном крыши, понимаем, что нижний пояс фермы будет составлять 4 м.

Верхний составит порядка 4,5 м. Прежде всего, необходимо обустроить вертикальные направляющие из того же материала. Наибольшую сторону делаем порядка 0,6 м, наименьшую по факту, исходя из расчетного угла наклона. Далее, делим верхний ряд профиля на равные части.

К нижней части привариваем промежуточные поперечины. Эти поперечины ещё называют раскосыми перемычками. Они должны быть изготовлены из той же стали, что и основной каркас. Если, есть возможность сэкономить, то можете заменить поперечины на трубу, сечением 20 на 20 мм.

Ранее мы говорили, что при односкатной конструкции кровельной системы, следует выбрать шаг ферм не менее чем 1,75 мм. Для пущей надежности выбираем шаг, равный 1 м. Итого, на 6 м подойдёт порядка 5 подобных ферм. Их следует монтировать на предварительно установленные опоры, затем следует сварить все в единое целое, после чего закрепить поликарбонат, используя специальные перемычки из профиля 20 на 20 мм.

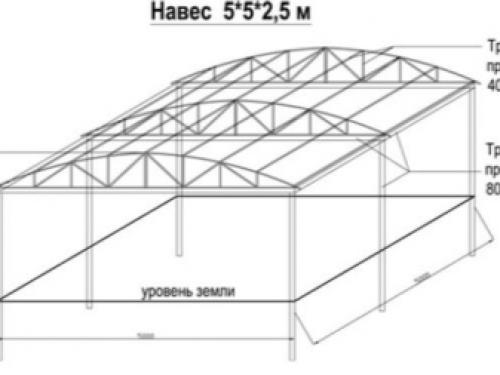

Готовый проект навеса из профильной трубы. Проекты

Прежде чем сооружать навес из профильных труб, важно составить подробные чертежи и схемы будущего строения. Предварительный проект обязательно должен подготавливаться со всеми размерами.

Очень важно провести максимально тщательный и точный расчет – если рассчитать параметры неверно, то качественную конструкцию сделать не удастся.

Проект уличного навеса, который будет находиться во дворе частного дома или фермы, целесообразно составлять самостоятельно, если имеется опыт в подобных делах. Если же вы ни разу не составляли такие чертежи и схемы, имеет смысл обратиться к профессионалам, либо воспользоваться готовыми решениями. Рассмотрим некоторые из них.

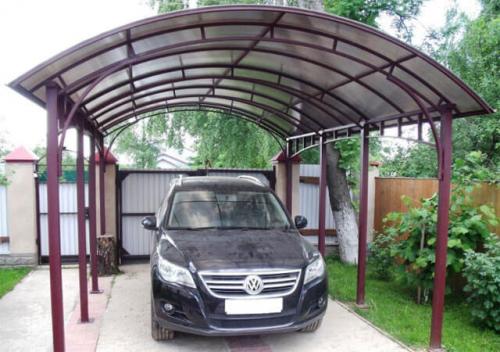

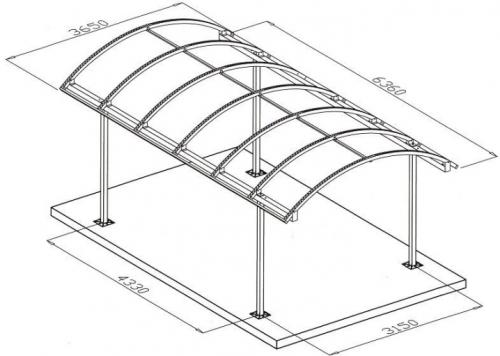

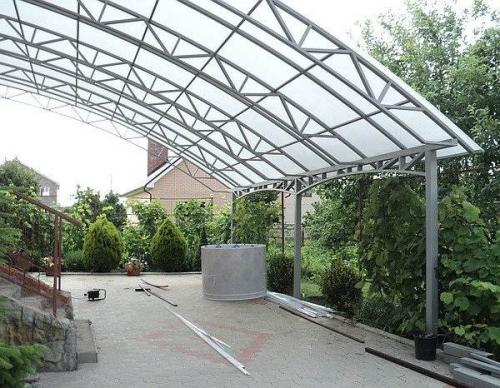

• Отличным решением станет арочная конструкция, имеющая полукруглый навес из поликарбоната. Такое сооружение может иметь разные габариты в зависимости от свободной площади участка. На схеме зарисован один из вариантов, который впоследствии можно будет использовать в качестве парковочной зоны или входной группы.

• Из профтрубы можно построить простой односкатный навес, имеющий уклон только в одну сторону.

Подобное сооружение можно будет отделать поликарбонатом или пластами профлиста.

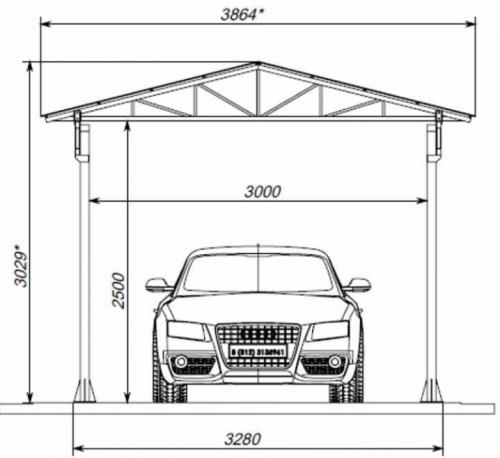

• С размерами 3х3 или 3х4 м можно построить металлический навес двускатного типа.

Подобное сооружение можно использовать в качестве зоны отдыха или парковочного места для одного автомобиля.

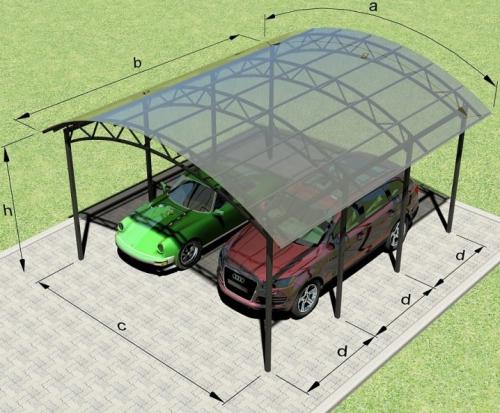

• Качественную навесную конструкцию из металлического профиля возможно соорудить не только для одной, но и для двух машин. Разумеется, такое строение будет иметь более внушительные размеры, к примеру, 6200х7200 мм и высоту в 2,5 м. На такой площади можно будет припарковать два автомобиля, оставляя при этом необходимое расстояние между ними и боковыми основаниями.

План готового сооружения может быть и совершенно другим. Составляя проект будущего металлического навеса, очень важно учитывать имеющееся свободное пространство. На самой схеме обязательно надо указать все размеры и особенности конструкции, например, толщину и сечение металла, из которого она будет выстраиваться.

Имея под рукой детальный план, будет гораздо проще закупать нужные материалы, а также заниматься строительными работами, не допуская ошибок.

Источник: https://cabel-electro.ru/stati/chertezhi-navesov-iz-profilnoy-truby-oblast-primeneniya-konstrukciy

Какую профильную трубу использовать для навеса. Конструкция большого навеса

Для обычного двора приведенного варианта навеса из профильных труб малого сечения вполне достаточно для того, чтобы укрыть автомобиль, или использовать его в качестве места отдыха на свежем воздухе. Но зачастую требуется сделать навес большего размера, например, такой, как приведен на чертеже. Конструкция 9х8 м из профильной трубы позволяет закрыть пространство, которого хватило бы для стоянки четырех легковых или двух грузовых автомобилей.

Несмотря на внешнюю схожесть с предыдущим проектом, вес нового навеса уже составляет более двух тонн, количество ферм из профильной трубы увеличено вдвое, кроме того, нижняя и верхняя кромка односкатного навеса из профильной трубы усилены с каждой стороны прямоугольной фермой, увеличивающей жесткость в продольном направлении. С увеличением размеров навеса возрастает сечение используемых в каркасе профилированных труб, увеличивается количество несущих ферм крыши.

В данном проекте односкатного навеса для вертикальных опор используется квадратная профильная труба 120х120 мм, для горизонтальных балок перекрытия профиль 80х80 мм. Для обустройства каркаса односкатной кровли применяется профильная труба 50х50 мм. Односкатную крышу образуют семь рамных ферм, длиной восемь метров. Такое устройство обеспечивает максимальную жесткость при небольшой массе. Шаг между подкосами фермы составляет 1740 мм, высота козырька 370 мм.

Расчет несущего каркаса из профильной трубы для навеса в данном случае выполнить вручную достаточно сложно, да и в этом нет особой необходимости. Размеры профильной трубы можно получить расчетом с помощью специализированной строительной программы, например, как на

В данном проекте навеса все размерные цепи на чертежах прошли дополнительные расчеты и проверку на прочность и устойчивость, поэтому их можно просто использовать в качестве опорных или базовых при строительстве навеса из профильной трубы.

Какой из навесов более подойдет для использования в частном доме, зависит, прежде всего, от цели и финансовых возможностей хозяев. С помощью таких навесов можно накрыть дом или зону отдыха с бассейном и игровой площадкой. При этом часть козырька и ската односкатной крыши можно покрыть прозрачным поликарбонатом, а вторую часть ондулином или металлопрофилем.

Расчет односкатного навеса Онлайн. Расчет односкатной крыши – Онлайн калькулятор с чертежами стропил

Калькулятор односкатной крыши позволяет сделать комплексный расчет стропильной системы и кровли, а так же предоставляет комплект чертежей и 3D-проект.

Распространенное применение односкатной крыши — укрытие пристроек к дому и хозяйственных построек. Однако не стоит недооценивать данный тип. Существует множество потрясающих архитектурных проектов с односкатной крышей или комбинаций из нескольких независимых скатов. А если добавить к этому простоту и надежность конструкции, то получится достойный вариант, ничем не уступающий традиционным двухскатным крышам.

Выбрав односкатную конструкцию в качестве приоритетной, воспользуйтесь онлайн калькулятором и рекомендациями, размещенными в данном обзоре.

Полезные схемы и таблицы при работе с односкатной крышей:

Информация по назначению калькулятора

Онлайн калькулятор односкатной крыши предназначен для расчета угла наклона ската, количества и размера стропил, количества обрешетки, а так же объема необходимых материалов. В расчетах учтены все популярные кровельные материалы, такие как керамическая, цементно-песчанная, битумная и металлическая черепица, ондулин, шифер и др. Возможно производить расчет плоской крыши по заданным параметрам.

Все расчеты выполняются в соответствии с ТКП 45-5.05-146-2009 и СНиП «Нагрузки и воздействия».

Односкатная крыша является самой простой среди других типов крыш и экономичной в плане расхода материалов и работ, так как имеет всего один скат. Такой вид крыши достаточно популярен и в основном применяется для гаражей, хозяйственных построек и других не жилых помещений. Может быть как чердачной, так и бесчердачной.

Для данной крыши применимы практически все популярные виды кровельных, подкровельных материалов и утеплителей. К данному виду крыш применимы различные углы наклона ската, но чаще всего применяются малые углы. В таком случае необходимо учитывать повышенные снеговые нагрузки на кровлю и своевременно очищать ее от снега.

При заполнении данных, обратите внимание на дополнительную информацию со знаком ❗

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой комментариев.

Общие сведения по результатам расчетов

1. Угол наклона крыши — Угол наклона ската и стропил. Программа так же подскажет подходит ли данный угол для выбранного кровельного материала. Что бы увеличить или уменьшить, измените параметры ширины основания или высоты подъема.

2. Площадь поверхности крыши — Общая площадь всей поверхности кровли, с учетом длины свеса. Соответствует количеству необходимого кровельного и подкровельного материала

3. Количество рубероида — Количество подкровельного материала в рулонах шириной 1 метр и длиной по 15 метров, с учетом нахлеста.

4. Длина стропил — Длина стропила от конька до основания ската

5. Минимальное сечение стропил — Рекомендуемое сечение стропил с учетом выбранных параметров и нагрузок. По умолчанию указаны нагрузки для московского региона.

6. Количество стропил — Общее количество стропил при заданном шаге на всю стропильную систему.

7. Количество рядов обрешетки — Общее количество рядов обрешетки по заданным размерам на всю кровлю

8. Равномерное расстояние между досками обрешетки — Рекомендуемое расстояние между досками обрешеток, для использования материала без подрезки.

Расчет нагрузки на стропила и кровельное покрытие

Расчет нагрузок на стропила и кровлю складывается из двух слагаемых:

1. Постоянная нагрузка . Это — собственный вес стропил и кровельного покрытия, утеплителя и гидроизоляции, всех элементов крыши.
2. Временная нагрузка . Учитываются длительные или кратковременные усилия разной направленности, вызываемые весом снега в зимний период, воздействием ветра и т.п.

Постоянная нагрузка определяется суммированием веса всех элементов, присутствующих на крыше, причем учитывается и полезная нагрузка — вес расширительных баков, обшивки чердака, окон или иных предметов, нагружающих крышу и подкровельное пространство.

Если для постоянных нагрузок расчет не выглядит чем-то сложным, то учесть природные факторы будет сложнее. Потребуются данные о преобладающих направлениях и силе ветра, случаях ураганных шквалистых проявлений, количество снега в зимнее время, его качественные показатели — сухой снег намного легче, чем мокрый.

ОСТОРОЖНО! Для того, чтобы расчет оказался корректным, необходимо учитывать предельные состояния, поскольку именно они являются самыми опасными и разрушительными.

Расчет снеговой нагрузки  производится по формуле:

S = Sg * µ

где

• Sg — вес снега на 1 кв м плоскости, выпадающий в данной местности.
• µ — поправочный коэффициент, учитывающий угол наклона кровли (для плоских крыш до 25° он равен 1, для более крутых — 0,7).

При наклоне кровли от 60° и выше вес снега не учитывается.
