Суть всех способов крепления гипсокартона – выполнить монтаж идеально ровно и надежно. Выбранный метод фиксации должен обеспечить отсутствие дребезжания готовой гипсокартонной конструкции и исключить передачу ей структурных шумов.

Фото 1. Стена, качественно обшитая влагостойким ГКЛ

Монтаж ГКЛ может быть выполнен на металлический или деревянный каркас, а также на специальный гипсовый клей или монтажную пену. Давайте рассмотрим основные плюсы и минусы этих способов.

Металлический каркас

Профиль, используемый для сооружения металлического каркаса, представляет собой оцинкованную рейку стандартного сечения. В зависимости от назначения выделяют направляющие и более жесткие за счет несквозной насечки стоечные профили. Потолочные рейки (ПП) тоже являются разновидностью стоечных, но с меньшими полками (если у ПС они имеют размер 50 мм, то у ПП – 27 мм).

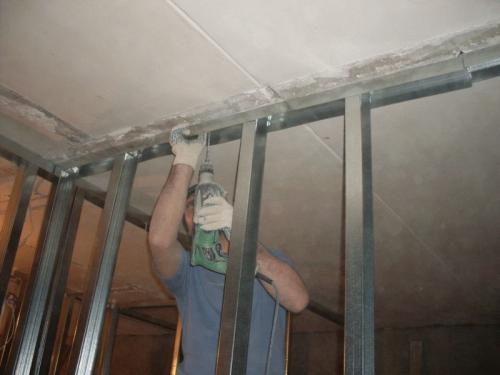

Фото 2. Крепление гипсокартонных листов на металлический каркас

Правильно крепить гипсокартон к стене именно с помощью металлического каркаса, что обусловлено следующими преимуществами:

• продолжительный срок эксплуатации;
• отсутствие коробления в условиях нестабильного температурно-влажностного режима (по сравнению с деревянной обрешеткой);
• стандартные размеры конструктивных элементов;
• возможность монтажа на стены с любыми неровностями при минимальных трудозатратах и стоимости;
• возможность сокрытия внутридомовых коммуникаций.

Среди недостатков этого способа можно выделить самые низкие звукоизоляционные свойства, однако эта проблем решается путем укладки минеральной ваты в межстеновое пространство.

Деревянный каркас

При выборе брусков для обрешетки нужно обращать внимание на такие факторы, как отсутствие коробления, следов поражения грибком, шашелем и нормальная относительная влажность (сырая древесина со временем усохнет и ее поведет).

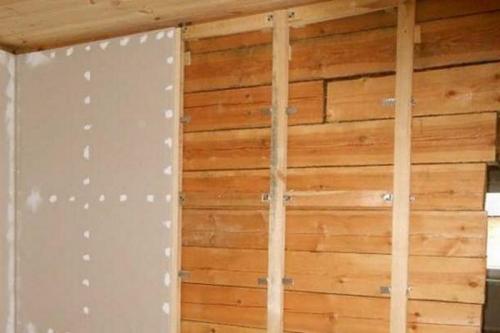

Фото 3. Крепление гипсокартонных листов на деревянный каркас

Плюсы фиксации ГКЛ на деревянный каркас:

• экологичность;
• плотная структура дерева обеспечивает лучшую звукоизоляцию, чем металл, в местах расположения стоек обрешетки;
• возможность укладки теплоизоляционного материала, электропроводки и других коммуникаций.

Из минусов следует отметить необходимость проведения мероприятий по дополнительной защите от влаги и поражения грибком, которые заключаются в обработке брусков специальными антисептическими составами. Несмотря на это, риск коробления деревянных конструктивных элементов остается достаточно большим.

Клей

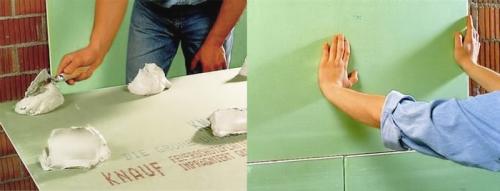

Технология крепления на гипсовый клей требует минимум инструментов, но желательно иметь небольшой опыт работы с клеевыми смесями. Таким способом крепится гипсокартон к стене с максимальными отклонениями до 20 мм. Если неровности превышают этот показатель, придется приклеивать дополнительные полосы из ГКЛ для выравнивания поверхности.

Монтаж каркаса под гипсокартон на потолок. Виды крепления гипсокартона к потолку

Монтаж гипсокартона на потолок может осуществляться 2-мя способами:

• Каркасный – с предварительным устройством обрешетки из оцинкованных профилей. Такой метод предполагает возможность скрытой прокладки электропроводки и других коммуникаций, создания красивых многоуровневых потолочных систем.
• Бескаркасный – гипсокартонные листы приклеиваются непосредственно к потолку с помощью гипсового клея. В этом случае не требуется монтаж каркаса, но нужно делать штробы под электропровода и применять специальные подпорки, которые будут удерживать лист до тех пор, пока не высохнет клеящая смесь.

Бескаркасный крепеж к потолку для гипсокартона

Укладка гипсокартона на потолок без предварительного устройства каркаса производится на специальный гипсовый клей. Иногда вместо клеящей смеси применяются жидкие гвозди и монтажная пена. Подобные методы крепления можно использовать для монтажа на стены, а в случае с потолочными конструкциями фиксация недостаточно надежная.

Монтируется гипсокартон на потолок без каркаса в такой последовательности:

1. Приготовление гипсовой смеси – при работе важно соблюдать рекомендации производителя на упаковке.
2. Нанесение клея – сначала по периметру листа, а затем посередине.

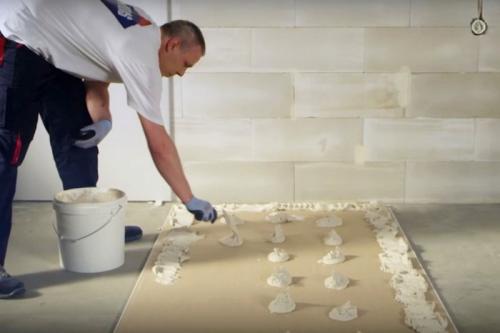

   Фото 1. Нанесение клеящей смеси на поверхность гипсокартонного листа

3. Подъем и приклеивание ГКЛ к поверхности потолка.


Фото 2. Подъем и приклеивание ГКЛ к поверхности потолка

4. Чтобы прикрепить гипсокартон к потолку без профилей, нужны распорки, которые будут поддерживать материал до момента схватывания смеси.

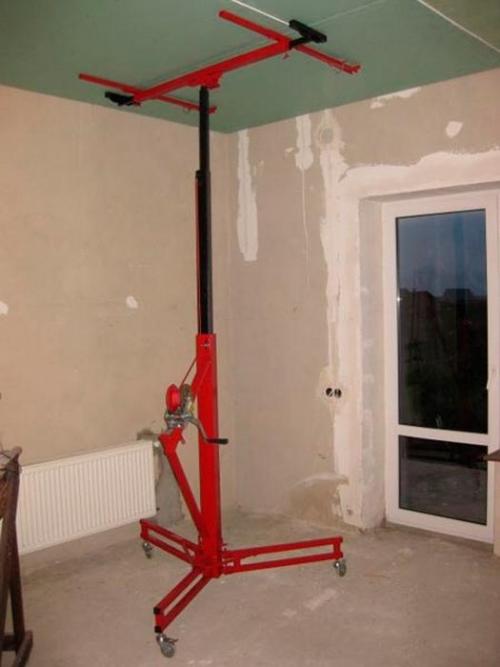

   Фото 3. Листы, зафиксированные приспособлением для поднятия ГКЛ

Сооружая потолок из гипсокартона без профилей, листы лучше всего располагать в шахматном порядке – т.е. стыки не должны находиться на одной линии. Также трудности могут возникнуть с идеально ровным расположением материала в горизонтальной плоскости, так как при креплении на клей гораздо сложнее контролировать уровень.

Как правильно крепить гипсокартон на потолок с каркасом?

Закрепить гипсокартон на потолке по предварительно устроенному каркасу несколько проще, поскольку не требуется сооружать распорки и возиться с выравниванием листов по уровню (достаточно правильно и ровно смонтировать обрешетку из профилей).

Устройство подвесного потолка из ГКЛ выполняется в несколько этапов:

Разметочные работы

Разметку под каркас удобнее выполнять с применением лазерного уровня. Изначально нужно наметить линии расположения направляющих профилей на стенах по периметру помещения:

• находим самую нижнюю точку перекрытия;
• в этом месте отступаем примерно 40 мм (при необходимости можно больше);
• по лазеру выставленного уровня прочерчиваем ровную горизонтальную линию;
• переносим линию на остальные стены в помещении.

На следующем этапе нужно наметить расположение потолочных профилей:

• от угла отступаем 100-250 мм от угла;
• на противоположных стенах намечаем точки с шагом 600 мм;
• соединяем точки шнуром;
• по натянутым шнурам намечаем на потолке расположение продольных, а затем поперечных профилей с шагом 600 мм;
• в местах их будут находиться «крабы», а в каждом промежутке – прямые подвесы для крепления подвесной конструкции к основному потолку.

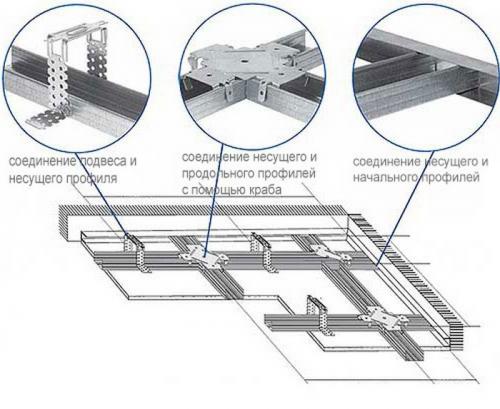

Рисунок 4. Конструктивная схема металлического каркаса

Монтаж каркаса

Сборка начинается с обмеров стен и подготовки профилей. Далее ко всем стенам крепятся направляющие ПН 28/27, а к потолку – подвесы в соответствии с разметкой. В направляющие заводятся ПП 60/27 (для их выравнивания в одной плоскости рекомендуется натянуть нить между противоположными стенами) и фиксируются к подвесам.

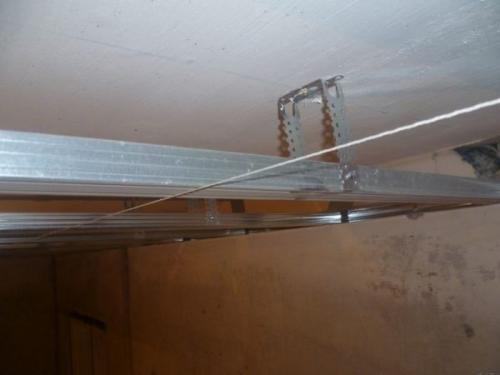

Фото 5. Крепление ПП с выравниванием по нити

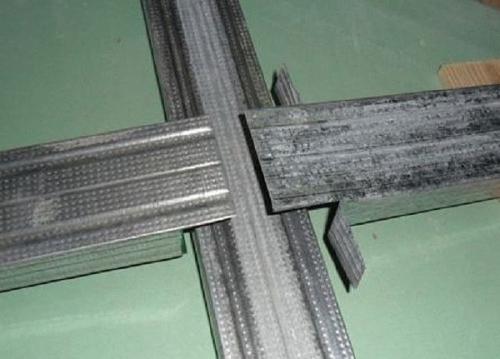

Затем нарезаются и монтируются перемычки, которые соединяются «крабами» с продольными профилями. По завершению сборки можно монтировать гипсокартон на потолок.

Каркас под гипсокартон на стену. Как происходит монтаж гипсокартона на стену с профилем, и можно ли его осуществить самостоятельно?

В каких случаях применяют обрешетку для ГКЛ. Применить дерево или металл? Выбор крепежных элементов для непосредственного создания металлической обрешетки. Какой должен быть каркас на потолок для гипсокартона.

Как сделать каркас из профиля для гипсокартона для стен

Гипсокартонные конструкции отличаются своим разнообразием. Выравнивание стен, создание подвесных потолков, изделия из ГКЛ производят на основе металлического каркаса.

Перед тем как сделать каркас из профиля для гипсокартона, нужно изучить теорию, выявить предполагаемые трудности и пути их решения.

Преимущество стен и потолков из гипсокартона

Все гипсокартонные конструкции имеют особенности:

1. Ровность поверхности. Стена или потолок получают идеально ровную поверхность. Это дает возможность легко наносить шпатлевку, декоративную штукатурку. Покрывать поверхность финишными материалами: обои, плитка, краска.
2. Под ГКЛ монтируют звукоизоляционные и утеплительные материалы. Это сохраняет в помещении тишину и тепло.
3. ГКЛ конструкции скрывают электропроводку и иные кабели. А также есть возможность спрятать некрасивые трубы.
4. Создание ниш с подсветкой, парящих потолков.
5. Создание фигурных элементов и их монтаж на стены.
6. Срок эксплуатации. Правильно сделанная конструкция имеет продолжительный срок от 20 лет.

Исходя из таких особенностей, гипсокартон применяют во влажных помещениях, возле горячих стен, на каминах.

Актуальность

Металлический каркас на стены крепят в случае больших искривлений. Это «завал» стены от 5 см. Бугры и впадины, не дающие нанести клей для фиксации листов бескаркасным методом. Если перепады на стене составляют до 3 см, ГК-листы крепят на клеевой состав.

А также каркасная основа нужна при утеплении и звукоизоляции стены. Спрятать трубы, провести электропроводку также можно в металлической обрешетке.

Как выбрать необходимые материалы для обрешетки

Каркасную основу создают из дерева или же из металлических оцинкованных профилей.

Профили фиксируют во влажных помещениях. Оцинковка сохраняет металлическое изделие от порчи. Профили крепят к бетонному основанию, оно всегда холодное. При малейших перепадах температуры начинает сыреть. Кирпичные стены также холодные, что может привести к возникновению влаги.

Деревянный каркас строят в домах со сруба. В сухих помещениях. Это, может быть, комната в квартире – надо создать перегородку, применяют дерево.

Дерево нельзя монтировать к бетонной поверхности, кирпичному основанию. Крепление к пеноблоку производят после оценки окружающей среды. Процент влажности, перепады температуры.

Дерево впитывает в себя влагу, разбухает. В последующем, оно высыхает и деформируется. При этом идет искривление листов гипсокартона, что приводит к порче всей конструкции.

Из дерева

Для каркасной основы из дерева нужно выбрать сухое обработанное дерево. Это высушенные брусья. Если они не обработаны, их нужно покрыть олифой или другим защитным материалом и высушить. Это может занять до 7 дней.

Итак, для деревянной обрешетки нужны такие материалы:

• для направляющих нужен брус сечением минимум 50х40 мм;
• металлические мебельные уголки для фиксации брусьев друг к другу;
• дюбель-гвозди для фиксации дерева к черновой поверхности;
• гвозди.

Все металлические крепежные элементы должны быть обработаны и отвечать ГОСТу.

Из металлопрофиля

Металлические элементы для каркасной основы должны быть оцинкованные. Для монтажа обрешетки на стену нужны материалы:

• направляющий и стоечный профили (ПН, ПС);
• крабы;
• дюбель-гвозди 6х40, 6х60;
• анкер-клин металлический 6х40, 6х60;
• саморезы 13-16 мм;
• прямые подвесы.

Для крепления профилей и иных металлических элементов используют саморезы. Есть 2 вида:

• со сверлом;
• обычные.

Выбор шурупа зависит от качества и толщины профиля.

Как подобрать метизы: особенность

Для фиксации профиля к черновому основанию необходимы дюбель-гвозди или анкер-клины. Выбор зависит от материала –бетон, кирпич, газобетон.

Дюбель-гвозди есть 2 видов – распорные и универсальные. Применение зависит от вида чернового материала. Есть также различия по монтажу: ручная и монтажным пистолетом.

Все выпускаемые дюбель-гвозди имеют оцинкованное покрытие.

Применение анкер-клина. Изготовлен из стали, покрыт оцинковкой. Анкер-клин фиксируют в материале, не имеющем пустоты:

• Жб-перекрытие на потолке между квартирами;
• залитый пол бетоном в частном доме;
• полнотелый кирпич – силикатный, клинкерный;

Направляющие профили UW неотъемлемая и важная часть всей конструкции, поэтому они должны быть прочно зафиксированными, нести определенную нагрузку.

Саморезы. Если неправильно подобрать саморезы для металлической конструкции, вся обрешетка будет хлипкой. Обычный саморез с пресшайбой 13-16 мм применяют для крепления профилей друг к другу.

Каркас под гипсокартон в ванной. Можно ли возводить?

Использование листов гипсокартона в ванных комнатах, душевых и в туалетах допустимо, несмотря на неустойчивость материала к влаге.

Однако монтаж перегородок из ГКЛ в подобных помещениях возможен только при определенных условиях:

• обязательно использование влагостойких материалов;
• необходима обработка поверхностей и швов при помощи гидрофобных составов;
• максимально важна качественная вытяжная вентиляция в комнате, она позволит значительно уменьшить уровень влажности и предотвратить преждевременное разрушение строительных и отделочных материалов.

В некоторых случаях использование перегородок из листов гипсокартона в душевых, ванной комнате и туалете можно назвать нецелесообразным:

• При отсутствии нормальной вентиляционной системы.

  Особенно актуально для перегородок в душевых, которые постоянно подвергаются прямому попаданию влаги.

  При этом для стенок в туалете данный момент не так критичен из-за отсутствия чрезмерного уровня влажности.

• При отсутствии возможности использовать влагостойкий гипсокартон.

Стандартный лист ГКЛ даже после полноценной обработки гидроизоляционными составами неспособен обеспечить конструкцию надежной защитой от влаги .

Такая перегородка может прослужить некоторое время в ванной комнате или между туалетом и душевой, но в итоге все равно будет преждевременно разрушена из-за неподходящих условий.

Важно! Использование стандартных ГКЛ в душевых считается полностью нецелесообразным.

Отдельно стоит упомянуть случаи, когда проведение ремонтных работ невозможно из-за закона. Если планируется снести старую перегородку и установить новую с учетом того, чтобы увеличить площадь для санузла, придется сначала согласовать процедуру с исполнительными органами.

Каркас под гипсокартон из дерева. Как возвести перегородку из гипсокартона из деревянных реек и брусков?

, установленные в квартирах, частных жилых домах, в офисных или торговых помещениях, являются полноценными ограждающими конструкциями.

Они удовлетворяют требованиям пожарной безопасности помещений, повышают их энергоэффективность и улучшают звукоизоляционные свойства.

Как правило, каждый крупный производитель листов ГКЛ также поставляет на рынок профильные элементы из оцинкованной стали для возведения несущего каркаса перегородок.

Однако, в ряде случаев, такие конструкции не подходят по многим причинам, и владельцы помещений принимают решение о возведении каркасов под гипсокартонную перегородку из дерева.

чаще всего, применяются оцинкованные для стоек и импостов заводского изготовления.

Такие конструктивные элементы имеют ряд недостатков, например, очень высокий коэффициент теплопроводности, а также риск потери общей устойчивости при ударных нагрузках.

Кроме того, П-образные или угловые профили классифицируется лишь на несколько типов по критерию габаритов поперечного сечения, не подвергаются доработке и накладывают множество технологических ограничений.

В связи с этим, при возведении перегородок из гипсокартона, нередко выстраивается каркас из взаимно перпендикулярных брусков, досок и других пиломатериалов.

Требования к техническим характеристикам

К деревянным элементам обрешётки для возведения ограждающих конструкций, облицованных гипсокартонными листами, предъявляются определённые требования :

1. Однородность состава, минимальное количество сучков.
2. Для каркаса перегородок должны использоваться бруски не менее 1 сорта.
3. Прямолинейность – на 1 погонный метр элемента естественный изгиб должен составлять не более 1 – 2 мм.
4. Степень естественной влажности – минимально допустимым считается показатель до 20%, но для достижения максимальной надёжности, рекомендуется использовать материал, доля влажности которого не превышает 12% – 15%.
5. Отсутствие следов гниения или плесени.
6. Твёрдость древесины – для каркаса ограждающих конструкций не подходит материал с рыхлыми волокнами, которые могут расслаиваться во время усушки.
7. Отсутствие трещин и других механических повреждений.
8. Простота обработки материала перед монтажом.
9. Постоянное поперечное сечение, что достигается обработкой брусков на станках с ЧПУ.

Согласно указанным требованиям, данные конструктивные элементы обладают следующими техническими характеристиками :

1. Плотность материала (в зависимости от породы дерева) 650 – 800 кг/м.
2. Количество сучков на 1 п. м. – не более 1 – 2.
3. Червоточина или следы гниения – полностью исключаются.
4. Отклонения от габаритов поперечного сечения – не более 3%.
5. Отклонения на 1 п. м. длины изделия – не более 1,0% – 1,5%.
6. Степень влажности – 12% – 18%.
7. Теплопроводность – не более 0.4 Вт/м*С.
8. Шумоизоляция при толщине 50 мм – не более 36 дБ.
9. Габариты поперечного сечения – от 30 х 30 до 75 х 75 мм, доски – от 100 х 5 до 250 х 20 мм.

Перед покупкой пиломатериалов в торговой точке, рекомендуется запросить у продавца лицензии и другие официальные документы производителя, которые доказывают качество выпускаемой продукции, а также соответствие требованиями.

Какие именно типы потребуются?

Для создания деревянного каркаса перегородки из листов ГКЛ, потребуются следующие типы реек и других пиломатериалов.

Квадратного сечения

Бруски правильной формы, с 4 углами, в поперечном сечении образуют квадрат с равными сторонами. Поставляются в пачках по 10 – 20 единиц, в зависимости от длины, имеют обработанную торцевую кромку.

Породы дерева :

• стандартный или клеёный сосновый брус;
• лиственница;
• дуб.

Сфера применения :

• каркас перегородки из гипсокартонных листов – основные элементы – стартовые направляющие;
• вертикальные стойки;
• горизонтальные импосты.

Наиболее часто используемые габариты :

• поперечное сечение – от 30 х 30 до 75 х 75 мм.

Чаще всего, для рассматриваемых конструкций, используется брус с габаритами 40 х 40 или 50 х 50 мм.

Прямоугольного

Поперечное сечение брусков представляет собой форму прямоугольника – одна из сторон больше другой на величину от 10 мм и более.

Породы дерева: те же, что и для квадратных брусков.

Сфера применения :

• обрамление дверных или оконных проёмов в перегородках;
• усиление в местах поворота конструкции.

Наиболее часто используемые габариты :

1. Длина – та же, что и для прямоугольных брусков.
2. Габариты поперченного сечения – 30 х 40 мм, 50 х 70 мм, 40 х 60 мм, 40 х 70 мм и другие типоразмеры, кратные 10 мм.

Обрезные доски

Половые или строительные доски, перед поставкой в торговую точку строгаются до достижения ровной плоскости, могут содержать выделанную торцевую кромку для сопряжения «в замок».

Породы дерева :

• сосна;
• лиственница;
• кедр.

Сфера применения :

• сопряжение перегородки с ортогональной вертикальной конструкцией;
• обрамление проёмов;
• продухов;
• локальное усиление каркаса.

Монтаж каркаса под гипсокартон на стену. Монтажные работы

Все что нужно подготовлено, инструмент ждет своего часа. Кажется, что уже можно начинать работы. Ведь чем быстрее начать, тем скорее все закончится, но спешить не стоит. Сначала нужно определиться, какие мероприятия будут проводиться. Установка каркаса имеет особенности при разных видах работы.

Монтаж каркаса для создания перегородок из ГКЛ имеет существенные отличия от установки обрешетки для обшивки гипсокартоном стен

Стены

В принципе, работа со стенами считается наиболее легкой. Именно с нее лучше всего и начинать, если это не противоречит этапам ремонтных работ.

Совет! Чтобы избежать неприятного (дребезжащего) шума, который может возникать после установки металлической обрешетки – между поверхностью и направляющими наклеивают уплотнительную ленту.

Приступаем:

• Создание каркаса начинается с разметки. Лучше всего, если профиль будет находиться как можно ближе к прикрепляемой поверхности. Но данное правило не действует, когда планируется провести дополнительное утепление или проложить коммуникации. Разметку начинают с пола и переносят данные на потолок. Теперь можно делать отметки по боковым стенам и непосредственно по основной поверхности. Учитывают, что шаг стоечного профиля – 50-55 (до 60)см.

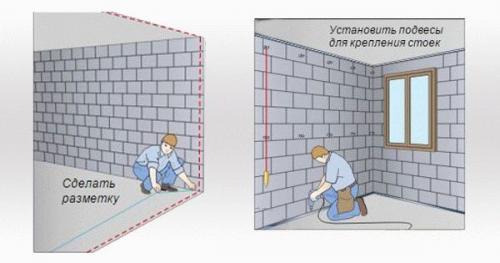

  Создание разметки и установка направляющих профилей

• Делается рассверловка под элементы крепления. Можно сразу устанавливать П-образные кронштейны.
• Наступило время закрепления всех частей конструкции. Сначала ставят ПН – получается замкнутая конструкция, в которую и вставляют СП. При помощи саморезов по металлу – прикручивают их вместе (снизу и сверху). Стоечные элементы крепят к подвесам.

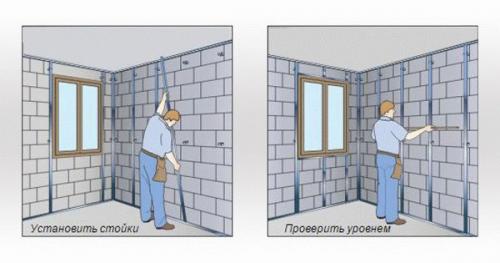

  Установка и крепление стоечных профилей

Подвесы имеют особенность выходить за пределы профиля. То есть образуются выступающие «уши». Их нужно загнуть. Это следует делать вовнутрь, чтобы не создавать помех для установки плит ГКЛ.

Если требуется придать каркасу под гипсокартон дополнительную жесткость, то для этого применяют горизонтальные стяжки. Их легко изготовить из самого профиля, который нарезают на нужный размер (с небольшим запасом). Уделяют внимание их креплению.

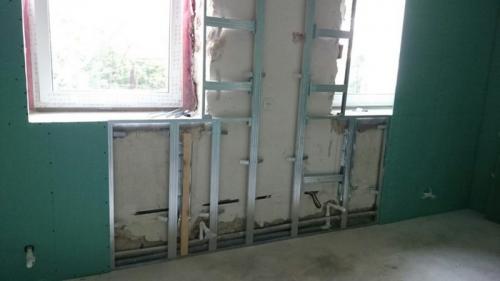

Создание горизонтальных перемычек

Зачастую поступают так:

1. Ножницами по металлу разрезают концы профиля по ребрам.
2. Ребра загибают. Через них и прикручивают стяжки к стойкам. Центральный участок – остается без самореза, иначе получится бугор.

Перегородки

Данные конструкции создаются для разделения помещения, а также для полного отделения одного от другого. В принципе, схема работ похоже на представленную выше, но имеются свои технические особенности.

Монтаж гипсокартона. Особенности гипсокартона

Он часто применяется для отделочных и декоративных работ. Благодаря доступности монтажа пользуется популярностью при самостоятельном ремонте. Экологичен и не представляет опасности для здоровья.

При создании гипсокартона в качестве базы используется гипс

Основные свойства:

1. Тепло и гидроизоляция. Структурные особенности гипса дают возможность контроля микроклимата в помещении. Проблем с чрезмерной влажностью или сухим воздухом не возникает.
2. Звукопоглотитель. Помогает в решении вопроса излишней слышимости. Лучший результат достигается в сочетании с минеральной ватой.
3. Огнестойкость. Не самый огнеупорный материал. Асбест, например, более прочный. Если гипсокартон используется на объектах повышенного риска возникновения пожара, берут его разновидность — ГКЛО.
4. Легкость. Это один из наиболее «воздушных» стройматериалов. Вес листа площадью 1м² и толщиной 6,5 мм составляет 5 кг. Этот показатель почти в 4 раза меньше массы аналогичных конструкций.

Работа с гипсокартоном не предполагает приобретение сложного инструментария. Гипсовая пена режется простым ножом.

ГКЛ — популярная среди строителей сэндвич-панель

Таблица 1. Виды гипсокартона.
