Металлический профиль сегодня стал одним из самых популярных и востребованных материалов для изготовления навесов различных видов и типов с поликарбонатным покрытием, так как главным его преимуществом является длительный срок службы. Если за такой постройкой ухаживать должным образом, то она сможет простоять не один десяток лет. Такие навесы могут применяться в самых различных местах:

• на автостоянках;
• в загородных частных домах для создания больших крытых участков территории;
• в различных общественных местах.

Область применения навесов из металлического профиля достаточно обширна, так как они являются универсальными конструкциями, имеющими большое количество различных модификаций.

Наиболее популярным на сегодняшний день является арочный тип изделия. Сделать его намного сложнее, чем одно- или двускатный, но зато смотрится он очень эффектно. Такой навес строится отдельно от дома или примыкают его боковой частью.

Выбирая тип кровли, необходимо учитывать тот факт, чтобы снег не задерживался на ней, а свободно спадал на землю, не создавая большой нагрузки на крышу.

Кроме этого, существуют навесы купольной, дуговой, пирамидальной формы, а также односкатные и двухскатные.

Помимо поликарбоната, для устройства крыши можно использовать шифер или металлический профнастил. Поэтому, можно сказать, что сложность возведения навеса из профтрубы напрямую зависит от выбора конструкции каркаса и материалов, выбранных для устройства кровли.

Односкатный навес из профильной трубы чертеж. Расчет и чертеж навеса

Грамотный расчет и создание хорошего чертежа подразумевают соблюдение ряда стандартов и требований, предъявляемых к конструкциям из профильных труб. Впрочем, маленькие односкатные навесы не нужно рассчитывать так уж точно – небольшой козырек из профильной трубы большим весом не отличается, поэтому никакой опасности такого рода конструкции не представляют. Крупногабаритные навесы для стоянок или бассейнов нужно обязательно рассчитать, чтобы избежать проблем.

Чертеж навеса из профтрубы всегда начинается с эскиза – простого наброска, на котором указан тип конструкции, ее основные особенности и примерные габариты. Чтобы точно определить размеры будущего навеса, стоит провести замеры на участке, где конструкция и будет располагаться. В том случае, если навес будет пристраиваться к дому, то необходимо также измерить стену, чтобы точно знать размеры профильной трубы для навеса.

Можно рассмотреть методику расчета на примере конструкции, расположенной на площадке 9х7 м, расположенной перед домом с размерами 9х6 м:

• Длина навеса вполне может равняться длине стены (9 м), а вылет конструкции на метр короче ширины площадки – т.е. 6 м;
• Нижний край вполне может иметь высоту 2,4 м, а высокий стоит поднять до 3,5-3,6 м;
• Угол наклона ската определяется в зависимости от разницы высот нижнего и верхнего краев (в данном примере получается около 12-13 градусов);
• Для расчета нагрузок на конструкцию нужно найти карты, отображающие уровень атмосферных осадков в данном регионе, и отталкиваться от них;
• Когда размер конструкции и предполагаемые нагрузки рассчитаны, остается составить подробный чертеж, подобрать материалы и приступить к сборке навеса.

Чертежи ферм из профильной трубы для навеса должны отображаться отдельно со всеми подробностями. Также стоит помнить, что минимальный уклон навеса составляет 6 градусов, а оптимальное значение – 8 градусов. Слишком малый наклон не позволит снегу сползать самостоятельно.

Закончив с чертежами, подбирается соответствующий материал и его количество. Расчет нужно проводить точный, а перед приобретением стоит добавить около 5% допуска – при работе очень часто происходят небольшие потери, да и брак встречается нередко. По подобным расчетам можно сделать и каркас гаража из профильной трубы , что достаточно востребовано.

Источник: https://arka-iz-dereva.aystroika.info/stati/kak-sdelat-naves-iz-profilnyh-trub-svoimi-rukami-podgotovitelnye-raboty-razrabotka-chertezha

Односкатный навес без ферм. Особенности конструкции

Навес – это малая архитектурная форма, часть крытой площадки, имеющей функциональное или декоративное назначение. Основная функция этой конструкции – защита площадки от осадков и солнца.

Металлопрофиль выгодно отличается от других материалов устойчивостью к биологическому, химическому, механическому воздействию. Профтрубы с квадратным или прямоугольным сечением просты в проектировании и монтаже. Одинаково хорошо они подходят для монтажа небольшого козырька для крыльца и устройства просторной крытой площадки.

Навес состоит из:

• фундамента;
• опор или подвесов – вертикальных и наклонных несущих элементов каркаса;
• боковых соединительных элементов – откосов и ферм;
• стропильной системы, состоящей из стропильных ног, ферм, обрешётки;
• кровли.

В случае возведения навеса над небольшой площадкой, например, крыльцом или песочницей, можно обойтись без ферм – конструкция вполне выдержит снег и ветер, так как в ней не будет горизонтальных участков большой протяжённости.

Если же планируется оборудовать навес над местом парковки или бассейном, горизонтальные перекрытия и стропильные ноги будут иметь большую длину. Такие протяжённые элементы уязвимы перед нагрузкой. Чтобы её распределить и придать конструкции жёсткость, на этих участках используют не отдельные трубы, а фермы (усиленные детали конструкции, состоящие из двух труб и соединяющих их вертикальных и наклонных элементов – стоек и раскосов).

Фундамент для навеса чаще всего делают столбчатым, так как его оборудование не требует больших землеройных работ. Кровлю выполняют из поликарбоната, профлиста, ондулина и других листовых материалов.

Источник: https://arka-iz-dereva.aystroika.info/novosti/naves-iz-metalla-svoimi-rukami-proekty

Навес из круглых труб своими руками. Навес для барбекю из металла: ТОП-6 идей с фото (для дачи и дома)

Что необходимо учесть при постройке навеса

Навесы для мангала, гриля, барбекю проектируют в зависимости от требований, среди которых выбираем наиболее важные для себя.

Что хотим:

• защитить от дождя только жаровню;
• предохранять от осадков всю конструкцию;
• предусмотреть тень для рабочей зоны;
• накрыть всю зону барбекю.

Перед тем, как сделать навес для барбекю своими руками, нужно знать:

• Для защиты внутренней зоны от осадков у навеса для мангала размер кровли должен быть больше размеров шашлычницы. Как правило, кровля выступает с каждой стороны на 0,5-1 м.
• Высота подбирается с учётом роста мангальщика и равна в среднем 2-2,5 м. Высокое расположение кровли не дает защиты от ветра и косого дождя. При слишком низком в рабочей зоне скапливается дым.
• Конструкция зависит от расположения шашлычницы, которая может стоять у стены дома, углом или на открытом месте. Удобно устанавливать навес под мангал так, чтобы на заднем плане была глухая стена, а по бокам — парапеты.
• Самые долговечные опоры из каменной или кирпичной кладки.
• Элементы конструкции из древесины нужно обработать антисептиком и огнестойкой пропиткой. Металлические конструкции — антикоррозийным составом, грунтом, краской.
• В большинстве случаев навесы над мангалами устанавливают стационарно, однако можно сделать более легкую переносную или разборную конструкцию.

Плюсы и минусы мангала из металла

Плюсы:

• простота и большое количество вариантов конструкции;
• высокая скорость сборки;
• возможность самостоятельного изготовления;
• сравнительно малая стоимость при изготовлении своими руками;
• высокая ремонтопригодность.

Мангалы из металла могут быть как стационарными для дачи, так и передвижными или складными. Первый вариант проще в сборке, так как требует лишь прикрепления ножек, забетонированных (или просто вкопанных) в грунт. В этом случае достаточно 2 опор, погруженных на глубину 50-70 см.

Передвижные конструкции устанавливают на более устойчивые опоры в форме салазок или 4 ножек. Колеса крепятся к нижней части опор. Иногда ставят все 4, реже — 2 колеса, чтобы мангал не перемещался при любом нажатии на боковую сторону.

Складной металлический мангал — это ящик для углей, у которого ножки либо вовсе отсоединяются, либо установлены на фиксируемых опорах. Этот вариант конструкции удобен для любителей выезжать на природу, устраивать пикники, походы.

Минусы:

• материал склонен к коррозии, поэтому его приходится периодически подкрашивать. При этом, нанесение защитного покрытия на внешнюю сторону угольного ящика бесполезно, от сильного нагрева защита отгорает;
• для изготовления необходимо владеть соответствующими навыками и умением работать с инструментами.

Металлические мангалы популярны и удобны, передвижные модели можно убирать на зиму. Однако, сама конструкция не слишком привлекательна, ящик покрывается копотью и не украшает участок.

Необходимый строительный инвентарь

Для создания простого, но изящного металлического навеса потребуются следующие инструменты:

• Болгарка
• Электродрель
• Аппарат для электросварки
• Трубогиб
• Угольник
• Рулетка
• Маркер
• Краскопульт или кисть

Если у вас нет трубогиба, можете сделать полностью прямоугольную конструкцию. Это даже упростит процесс расчета нужного количества материалов. Однако учитывайте, что крыша в таком случае должна располагаться под углом, чтобы под ней не скапливались дым и конденсат.

В список необходимых материалов входят:

• Стальные листы 1,3 мм толщиной
• Профильная труба
• Стальной прут сечением 10х10 мм

Конструктивные особенности

Каждый изготавливаемый навес для мангала должен быть оснащён опорными вертикальными столбами, а также крышей.

Это может быть не только отдельно стоящая постройка, но и пристройка к дому или беседке.

Справка! Техника безопасности запрещает пристраивать мангальную зону к дому или деревянному сооружению, но при соблюдении всех правил можно рискнуть и попробовать такой вариант.

Габариты конструкции напрямую зависят от размеров самой жаровни. Очень важно, чтобы крыша не только закрывала жарочную поверхность от дождя, но и от ветра.

Навес из круглых труб своими руками. Навес для барбекю из металла: ТОП-6 идей с фото (для дачи и дома)

Навесы для мангала, гриля, барбекю проектируют в зависимости от требований, среди которых выбираем наиболее важные для себя.

Что хотим:

Перед тем, как сделать навес для барбекю своими руками, нужно знать:

Плюсы:

• Мангалы из металла могут быть как стационарными для дачи, так и передвижными или складными.
• Первый вариант проще в сборке, так как требует лишь прикрепления ножек, забетонированных (или просто вкопанных) в грунт.
• В этом случае достаточно 2 опор, погруженных на глубину 50-70 см.
• Передвижные конструкции устанавливают на более устойчивые опоры в форме салазок или 4 ножек.
• Колеса крепятся к нижней части опор. Иногда ставят все 4, реже — 2 колеса, чтобы мангал не перемещался при любом нажатии на боковую сторону.
• Складной металлический мангал — это ящик для углей, у которого ножки либо вовсе отсоединяются, либо установлены на фиксируемых опорах.
• Этот вариант конструкции удобен для любителей выезжать на природу, устраивать пикники, походы.

Минусы:

• Металлические мангалы популярны и удобны, передвижные модели можно убирать на зиму.
• Однако, сама конструкция не слишком привлекательна, ящик покрывается копотью и не украшает участок.

Для создания простого, но изящного металлического навеса потребуются следующие инструменты:

• Трубогиб
• Ножки
• Крепежные элементы
• Материалы для покрытия (например, листовая сталь)

Если у вас нет трубогиба, можете сделать полностью прямоугольную конструкцию. Это даже упростит процесс расчета нужного количества материалов. Однако, учитывайте, что крыша в таком случае должна располагаться под углом, чтобы под ней не скапливались дым и конденсат.

Как выбрать навес для мангала?

Источник: https://arka-iz-dereva.aystroika.info/stati/kak-sdelat-naves-iz-profilnyh-trub-svoimi-rukami-podgotovitelnye-raboty-razrabotka-chertezha

Как сварить навес из профильной трубы. Расчет фермы для навеса

Выполняя расчет фермы для навеса, важно руководствоваться не только общим удобством расположения, но и эстетикой, а также углом наклона крыши, конфигурацией кровельной системы и другими параметрами. Можно подготовить чертеж фермы для навеса, сопоставить запланированные размеры с территорией и удобством подъезда, правильно разместить ворота, продумать систему отвода воды и снежные скаты

Делать ферму будем из профильной трубы. Это наиболее доступный материал, удобный в сварке. Параметры профильной трубы мы узнаем чуть позже, поскольку их необходимо тщательно рассчитать. Для начала, определите длину общей металлической конструкции.

Именно от этого будет зависеть и высота подъёма земли до конька, а также тип кровельной системы

Проще всего обустраивать односкатную крышу, но при таком обустройстве важно помнить, что максимальным шагом между двумя соседними фермами должно быть расстояние не более 1, 75 м

Определив для себя угол наклона по индивидуальным параметрам, вычисляют угол наклона обрешётки. В среднем, специалисты делают его 30 градусов в плоскости, либо запиливают под 45. Так нагрузка будет распределена равномерно.

Какого-то особого расчета для навесов, длина которых не превышает значение в 30 м, не требуется. Но, экономить тоже не стоит, поскольку выбирая металлопрокат с тонкими стенками, вы не сможете гарантировать жесткость сварных частей. Будет вибрация, а в зимнее время года, от снега, металлокаркас может просесть.

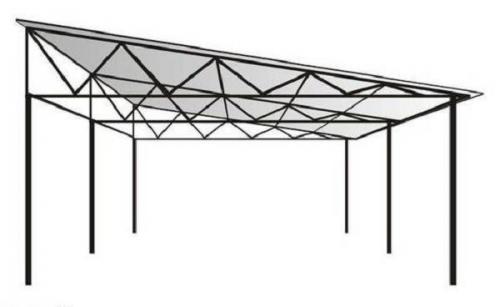

Предлагаем подробнее рассмотреть предварительный расчёт, условившись, что мы будем строить односкатный навес, размерами 6 на 4 м. Для прочности, следует использовать металлический профиль 30 на 30 мм сечением, с толщиной стенки не менее полутора мм. Определившись с наклоном крыши, понимаем, что нижний пояс фермы будет составлять 4 м.

Верхний составит порядка 4,5 м. Прежде всего, необходимо обустроить вертикальные направляющие из того же материала. Наибольшую сторону делаем порядка 0,6 м, наименьшую по факту, исходя из расчетного угла наклона. Далее, делим верхний ряд профиля на равные части.

К нижней части привариваем промежуточные поперечины. Эти поперечины ещё называют раскосыми перемычками. Они должны быть изготовлены из той же стали, что и основной каркас. Если, есть возможность сэкономить, то можете заменить поперечины на трубу, сечением 20 на 20 мм.

Ранее мы говорили, что при односкатной конструкции кровельной системы, следует выбрать шаг ферм не менее чем 1,75 мм. Для пущей надежности выбираем шаг, равный 1 м. Итого, на 6 м подойдёт порядка 5 подобных ферм. Их следует монтировать на предварительно установленные опоры, затем следует сварить все в единое целое, после чего закрепить поликарбонат, используя специальные перемычки из профиля 20 на 20 мм.

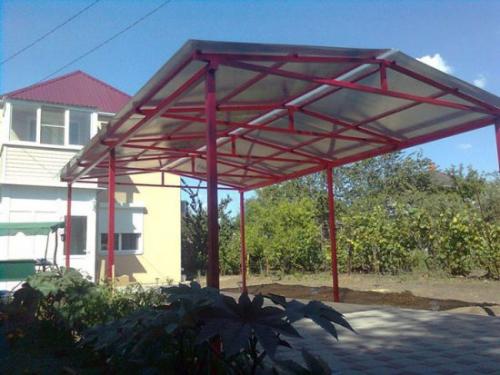

Двускатный навес из профильной трубы. Постройка двускатного навеса: работа на участке
