Как оригинально смотрятся прозрачные козырьки , полупрозрачные навесы, детские площадки. И всё это благодаря современному материалу – поликарбонат. Как он гармонично вписывается в дизайн жилищ. Частные дома обустраиваются хозяевами в виде арок, тем самым создают живописную пристройку, которая прекрасно гармонирует с ландшафтным дизайном.

Конструкция из поликарбоната может выполнять различные функции и иметь различный внешний вид. Чтобы построить такое строение своими руками, следует сделать чертёж. Именно от этой процедуры будет зависеть качество будущего навеса.

Разновидности и область применения

Он прекрасно заменит металл, стекло и дерево. Ни одно загородное строительство не обходится без него.

На прилавках магазина можно встретить несколько видов продукции:

Монолитный или литой

Имеет прекрасный внешний вид, напоминающий бесцветное или цветное стекло, но превосходит его по прочности. Используется в конструкциях с большими нагрузками.

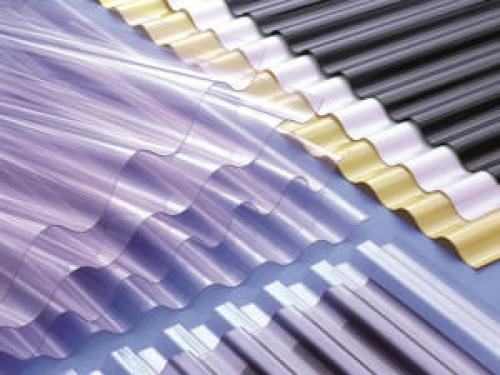

Профилированный

Форму имеет в виде волны. Обладает такими же характеристиками, что и первый вид (монолитный). Простой в монтаже кровли, так как размер листов такой же, как и металл черепицы.

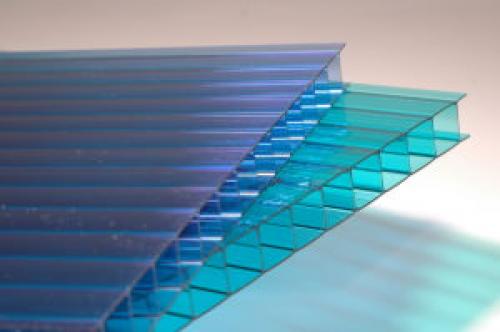

Сотовый

Весьма распространён товар в коммерческом и в частном строительстве. Наличие лёгкого веса и низкой цены делают его доступным. Во время работы с ним не потребуется подсобник, а конструкции можно сделать любой сложности.

Навес из поликарбоната можно встретить во многих местах:

• в козырьке над балконом.
• в бассейне.
• в мангале.
• в автомобиле.
• в беседке и патио.
• над крыльцом;

Преимущества и недостатки

Плюсы поликарбонатных панелей:

1. Упругий и гибкий материал, можно использовать для всех видов кровли.
2. По своим характеристикам превосходит пластик и стекло.
3. Не подвержен резким перепадам температур.
4. Малый вес.
5. Достаточная степень прозрачности.
6. Не подвержен механическим воздействиям.
7. Простой в монтаже.

Минусы:

1. Высокая стоимость.
2. Нет противостояния к абразивным воздействиям.
3. Расширяется от жары.

Чертёж

Простая схема навеса

Допустим, вы решили сделать навес для машины. Он может быть отдельно стоящей постройкой или опорной конструкцией. При разработке чертежа учитываем класс автомобиля. Далее, к его размерам добавляется 100 см на каждый бок – это и будет размер площадки.

Теперь можно переходить к конструкции навеса. Учитываем уклон верхней поверхности. Чертёж для машины, которая имеет размеры 1,6×4,2 м. Площадка будет иметь размер 2,6×5 м.

Кровля может иметь различную форму и отвечать некоторым требованиям ветровых и снеговых нагрузок. Выполняя чертеж, наносим все размеры элементов, которые участвуют в строительстве.

Приведём пример простейшего типового навеса.

Для установки поликарбонатных листов толщиной менее 8 мм достаточно шага в 600-700 мм.

Для него потребуются:

• сотовый поликарбонат, толщиной 8 мм;
• прогоны с профильной трубой 40x25x2 и 50x25x2 мм;
• ферма арочная (30x30x2 мм);
• балка (60x60x3 мм);
• опорные стойки(60x60x3 мм);
• пятки под стойки (30x30x6 мм);

Все коммуникации должны быть подведены заранее. Покрытием площадки может быть забетонированный участок, плитка.

Козырёк над дверью доступен каждому начинающему владельцу дома или строителю. Для этого, рисуем прямой или гнутый лист с каркасом. Крепление будет проводиться прямо над дверью. Размеры 1400x1000x300 мм.

Для чего нужен?

Спроектированный и составленный чертёж в будущем сэкономит ваше время:

1. Во-первых , составление грамотного документа, даст возможность правильно выбрать месторасположение и конструкцию.
2. Во-вторых , можно определиться с количеством материала, тем самым сэкономить денежные средства.
3. В-третьих , выбор оригинального внешнего вида, который будет гармонировать с ландшафтным дизайном.

Какие данные должен содержать:

1. Основные конструкционные элементы с чертежами.
2. Эскиз всего сооружения.
3. Рассчитанные данные на снеговую нагрузку кровли.
4. Расчётные данные парусности крыши.

Как грамотно создать:

1. Не забывать про дополнительные габариты, например, для машины.
2. Иметь в виду преобладающий ветер при расчётах.

Каркас навеса под поликарбонат. Шаг обрешетки под сотовый поликарбонат

Ячеистый полимер является востребованным строительным материалом за счет относительно невысокой стоимости и достаточной степени прочности. При его применении допускается изготовление более разреженного каркаса, если делать его из металлической продукции. Для того чтобы правильно произвести расчеты, нужно учитывать не только тип конструкции, но и толщину полотна, ширину и длину пролетов, а также регион, в котором будет строиться объект.

Итак, для изготовления прочного каркаса, необходимо учитывать шаг под сотовый полимерный пластик:

1. Для обрешетки под поликарбонат 4 мм (для обустройства тепличного комплекса, конструкции временного характера) необходимо выполнять монтаж на расстоянии 40-50 см для крыш скатного типа и 60 см – арочных конструкций.
2. Для обрешетки под листы толщиной 6 мм при изготовлении навесов, козырьков, тепличных помещений, нужно придерживаться шага в 60-70 см и 70-90 см соответственно.
3. Для обрешетки под поликарбонат 8 мм, который зачастую применяется при оборудовании зимних теплиц, навесов под автомобили и остальных объектов, рекомендуется придерживаться шага в 80-90 см для кровли скатного типа и 100-120 см – для арочного типа.
4. Для обрешетки под поликарбонат 10 мм, где предусмотрена чрезмерная нагрузка на конструкцию, стоит учитывать шаг в 100-120 см для обустройства скатных кровель и до 150 см – для арочных.

Если используются полимерные листы толщиной свыше 10 мм для изготовления конструкций специфического характера, то расстояние между фермами в обрешетке должно рассчитываться в индивидуальном порядке. Особенно это актуально для качественной продукции.

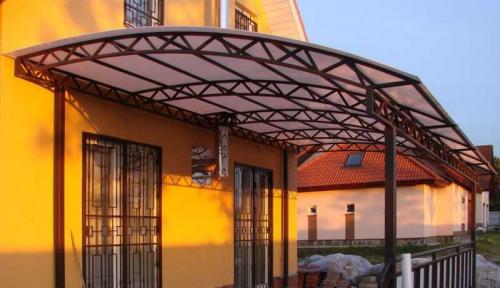

Пристенный навес из поликарбоната. Навесы, пристроенные к дому, из поликарбоната (52 фото): функции, типы, плюсы и минусы

Навес из поликарбоната, пристроенный к дому, защитит вас от сюрпризов непогоды во время открытия замка

Навесы из поликарбоната, пристроенные к дому, – это не только стильное украшение экстерьера, но и очень практичная вещь. Ведь Вам не придется мокнуть под дождем, отпирая замок на двери, да и курильщикам под крышей будет комфортнее. Массивные навесы и вовсе позволяют находиться во дворе в любую погоду, чувствуя себя защищенным и, в то же время, вдыхая свежий воздух. О назначении навесов из поликарбоната во дворе и о том, как их подбирать и устанавливать, поведает наша статья.

Стильный навес из поликарбоната, пристроенный к дому

Навес из поликарбоната, пристроенный к дому, не только спасет вас от дождя, но и станет украшением экстерьера

Функции навесов

Без козырька над крыльцом стена дачи или загородного дома выглядит пустовато и даже немного уныло. Красиво оформленный вход сразу же создает ощущение уюта. К тому же, стоять у двери в поисках ключей (а в женской сумочке их найти бывает очень сложно), когда на голову сыплется снег или льется дождь, – мягко говоря, не очень приятно. Отличным решением становится навес к дому из поликарбоната, выполняющий несколько функций:

• Защита от осадков и непогоды

Козырек над входной дверью сделает фасад более законченным

• Защита от ярких солнечных лучей в жаркое время года
• Украшение парадного входа

Навес из поликарбоната, пристроенный к дому: украшение парадного входа

Совет! Конечно же, витиеватые и массивные козырьки выглядят красиво, но при выборе модели следует отталкиваться, все же, от внешнего облика дома. Только при полном соответствии стилей эстетическая функция навеса проявит себя сполна.

Навес из поликарбоната над крыльцом должен соответствовать общему стилю здания

Кроме того, навесы устанавливаются и отдельно от дома. Например, для того, чтобы укрыть от осадков автомобиль или оборудовать детскую песочницу.

Идея! Если двор у Вас просторный, задумайтесь о навесе не только над крыльцом, но и над всей прилегающей к дому площади. Территория, оказавшаяся под крышей, станет настоящей террасой, где в теплые деньки можно будет завтракать или пить чай. К тому же, под укрытием можно хранить велосипеды, санки, лыжи и т.д.

Навес из поликарбоната, пристроенный к дому, защитит вас от солнечных лучей

Красивый навес для машины из поликарбоната

Несколько слов о материале

Под названием «поликарбонат» подразумевают целую группу высокотехнологичных материалов, обладающих такими свойствами, как легкость, прозрачность, эластичность.

Простота в обработке и недорогая цена делают навесы из поликарбоната популярными.

Роскошный особняк с навесом из поликарбоната

Виды поликарбоната

Какой поликарбонат выбрать для навеса? На этот вопрос нельзя ответить, не определившись с назначением конкретного сооружения.

Источник: https://arka-iz-dereva.aystroika.info/novosti/stroim-naves-iz-polikarbonata-svoimi-rukami-raschet-nesushchey-sposobnosti-polikarbonata

Навесы из поликарбоната своими руками. Навес из поликарбоната — поэтапный мастер-класс для изготовления своими руками, преимущества навеса, особенности конструкции

Поликарбонат считается одним из практичных и универсальных материалов, используемых в строительных работах. Его считают новым видом отделочного сырья, который пользуется огромным спросом среди потребителей. В его составе присутствуют полимерный пластик и смолы, обеспечивающие ему прочность и декоративный вид.

Навесы во дворе из поликарбоната позволяют сделать приусадебную территорию комфортной и аккуратной. Размеры конструкции подбирают исходя из личных предпочтений. Сделать такое сооружение может каждый из нас. Предлагаем вашему вниманию пошаговую инструкцию, позволяющую справиться с поставленной задачей.

Разновидности поликарбоната

Современная промышленность предлагает несколько типов полимерного пластика для осуществления строительных работ. К ним относится:

• Двухслойный. Он состоит из двух ячеек, которые располагаются плотно друг к другу. Внешне они похожи на соты. Толщина поликарбоната может достигать от 0,5 мм до 2см;
• Трёхслойный. Его конструкция состоит из прямоугольных и наклонных ребер жесткости;
• Трёхслойный с прямоугольными ребрами жесткости. Толщина материала варьируется в пределах 6-10 мм;
• Пятислойные. Структура материала состоит из 5 прямоугольных ребер жесткости, плотно прилегающих друг к другу. Толщина листа может быть разной. Чаще всего это 16-20 мм.

В процессе выбора расходного материала рекомендуется обратить внимание на разрезанные образцы, представленные в строительных магазинах. Здесь лист из полимерного пластика делят пополам вдоль ребер жесткости. Опытные профессионалы рекомендуют приобретать материал из нескольких сот.

Таким образом удается соорудить прочную конструкцию, которая способна будет выдержать воздействие климатических катаклизмов.

Поликарбонат, не содержащий соты в составе конструкции называют монолитным. Внешне он похож на сплошную плиту из прозрачного пластика, которая имеет некоторое сходство со стеклом. Такая модель отличается своим весом и плотностью. Его часто используют для создания пристроенных навесов.

Цветовая палитра

В строительных отделах представлен огромный выбор продукции, отличающиеся между собой по типу строения, плотности и цветовой палитре. Некоторые дилеры предлагают изготовить полимерный пластик по индивидуальному заказу. Однако стоимость такой продукции будет на порядок выше, чем у обычного профиля.

При выборе оттенка необходимо учитывать цветную палитру крыши и фасад дома, рядом с которым будут возводить сооружения. Например, жёлтый профиль добавит яркости в пасмурную погоду. Синий цвет сделает пространство более прохладным и неуютным, а красный будет раздражать и нервировать.

Недостатком прозрачного пластика считают его быстрое загрязнение поверхности. В ячейках будет скапливаться большое количество пыли, листьев и грязи. Внешне такое сооружение будет казаться громоздким.

При выборе поликарбоната необходимо учитывать наличие коэкструзионного слоя. Он обладает ультрафиолетовой защитой. В результате жарким летом на покрытой территории будет прохладно и комфортно. Помимо этого пластик не будет бледнеть под солнечными лучами.

Как рассчитать количество?

Стандартная ширина поликарбонатного профиля составляет 210 см. Ширина полимерного полотна может варьироваться от 2 до 3 см. Длина изделия может быть равной 6 или 12 м. Внешне листы из поликарбоната кажутся легкими. Плотность пластика зависит от ребер жесткости и структуры внутренней части. На упаковке указывают его плотность.

Для расчёта точного количество необходимо определиться с металлическим каркасом. Именно от него зависит способность полимерного пластика выдерживать различные типы нагрузок. В среднем для построения небольшого навеса для автомобиля понадобится от 5 до 7 листов, длиной по 6 м. Если в строении металлического каркаса имеется обрешётка, то количество профильных листов необходимо увеличить на 2 шт.

Вертикальные плоскости способный выдержать 66 кг на кг/ м2. Арочные модели навесов отличаются наименьшей нагрузкой. В зимний период времени они способны удержать до 60 кг/м 2.

Как сделать навес?

Для работы необходимо подготовить следующие инструменты и материалы. К ним относят:

• Сварочный аппарат;
• Строительный уровень;
• Листы поликарбоната;
• Подробный чертеж;
• Шуруповёрт;
• Саморезы с набором шайб;
• Строительный метр;
• Болгарка.

Перед тем, как сделать навес своими руками необходимо учитывать наличие опор и подробного чертежа. Бетонное основание обеспечивает дополнительную прочность готовой конструкции. Глубина залегания опор должна быть от 50 до 70 см. Такое сооружение противостоит климатическим катаклизмам и способно выдержать различные виды нагрузок.

Приступаем к сборке опорных столбов. Для работы используем строительный уровень, который позволит отрегулировать расстояние между железными балками и угол их наклона. Для фиксации металлического профиля понадобится использование сварочного аппарата.

Верхнюю часть каркаса будущего навеса фиксируют по тому же принципу. Особое значение уделяют расстоянию между опорными балками. Чем оно меньше, тем выше прочность будущего сооружения.
