Для начала необходимо точно определиться с местом размещения навеса, так как это очень важно для выбора материала будущей конструкции и покрытия кровли. Лучше всего размещать их на ровной местности или возвышенности, так как там легче будет сделать необходимый дренаж. Если вы решите построить конструкцию в низине, то собирающаяся вода «заставит» вас делать дополнительную ливневую канализацию, что повлечёт за собой непредвиденные расходы.

Выбор места для строительства навеса — очень важный этап работы

Также важно сделать предварительный чертёж навеса из металлического профиля. Кроме расположения стоек, необходимо учесть сечение профильных труб. Если длина конструкции не будет превышать 6 м, а ширина 4 м, то для устройства опор можно взять трубу с сечением 60х60 мм. Для возведения конструкции больших размеров берут трубу с сечением 80х80 мм.

Предварительный чертеж навеса из профильной трубы необходим для расчёта материала

Список необходимых инструментов

Для изготовления металлического навеса вам понадобится определённый набор инструментов:

• строительный уровень;
• штыковая лопата;
• аппарат для сварки;
• рулетка;
• правило (уровень);
• дрель;
• болгарка;
• перфоратор;
• болты и шайбы;
• профильные металлические трубы;
• шурупы для кровли со специальными прокладками;
• строительный уголок;
• поликарбонат, профнастил или шифер;
• цемент, песок, средний гравий;
• фланец.

Расчёт необходимого количества профильных труб

Для возведения небольшого односкатного навеса необходимо произвести точные расчёты и составить предварительный чертёж:

1. Навес длиной в 6 м должен иметь 8 опорных металлических стоек. Для этого можно использовать металлический профиль с сечением 80х80 мм. Толщина стенок трубы должна быть более 3 мм для большей устойчивости конструкции.

   Опоры для навеса из профильной трубы должны быть крепкими

2. Одна сторона конструкции должны быть выше второй в зависимости от выбранного кровельного материала. Так, например, для поликарбоната будет достаточно угла наклона от 20 до 25 градусов.
3. Для каждой пары стоек должны быть предусмотрены конструкции усиления, называемые фермами. Они изготавливаются из равнополочных уголков или профиля с сечением 60х60 мм.

   Основной метод соединения металлических деталей — сварка

4. Обрешётку наваривают с шагом в 1 м из металлической профильной трубы сечением 40х40 мм. Такой навес может выдержать около 400 кг снега при условии, что конструкция будет установлена стационарно.
5. Для устройства стоек понадобится 8 профильных труб.
6. Для обрешётки кровли понадобится 12 профилей. В некоторых случаях владельцы домов экономят, устанавливают вместо 8 стоек всего 6. Также можно сократить количество труб для обрешётки, но специалисты не рекомендуют этого делать, поскольку это приведёт к потере жёсткости, а в будущем и к разрушению всего сооружения.

   Количество стоек должно быть таковым, чтобы в жёсткости конструкции не было сомнений

   Как сделать навес из профильных труб своими руками: подготовительные работы

   Для начала необходимо точно определиться с местом размещения навеса, так как это очень важно для выбора материала будущей конструкции и покрытия кровли. Лучше всего размещать их на ровной местности или возвышенности, так как там легче будет сделать необходимый дренаж. Если вы решите построить конструкцию в низине, то собирающаяся вода "заставит" вас делать дополнительную ливневую канализацию, что повлечёт за собой непредвиденные расходы.

   Выбор места для строительства навеса — очень важный этап работы. Вам нужно учитывать не только рельеф местности, но и будущие условия эксплуатации навеса.

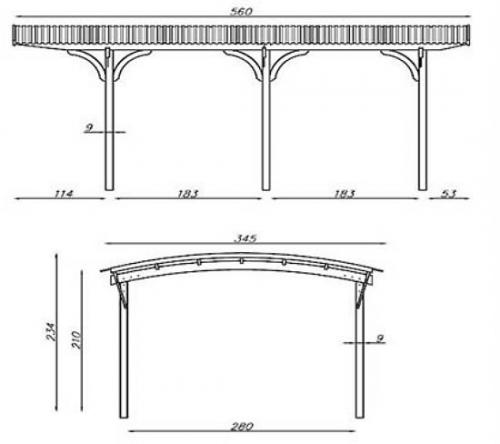

   Предварительный чертеж навеса из металлического профиля

   Кроме расположения стоек, необходимо учесть сечение профильных труб. Если длина конструкции не будет превышать 6 м, а ширина 4 м, то для устройства опор можно взять трубу с сечением 60х60 мм. Для возведения конструкции больших размеров берут трубу с сечением 80х80 мм.

   Предварительный чертеж навеса из профильной трубы необходим для расчёта материала и планирования работ.

   Инструменты и материалы

   Для изготовления металлического навеса вам понадобится определённый набор инструментов:

   • Сварка
   • Точилка
   • Углеродка
   • Пилка
   • Крепёжные детали

   План работ

   Для возведения небольшого односкатного навеса необходимо произвести точные расчёты и составить предварительный чертёж:

   1. Определить место для строительства навеса
   2. Составить проект навеса
   3. Выбрать материалы и инструменты
   4. Провести расчёты и составить предварительный чертёж

   Крепость опор

   Опоры для навеса из профильной трубы должны быть крепкими. Основной метод соединения металлических деталей — сварка.

   Количество стоек

   Количество стоек должно быть таковым, чтобы в жёсткости конструкции не было сомнений.

   Следует помнить, что строительство навеса из профильных труб — это сложный процесс, требующий точности и аккуратности. Не стоит экономить на материалах и инструментах, а также на квалификации исполнителя.

7. Основа односкатного навеса представляет собой треугольник из профильных труб, который имеет один угол в 90 градусов. Его больший катет должен равняться расстоянию, которое соответствует длине от торцевого края стойки до стены здания или до внешней стороны противоположной стойки, если навес построен вдалеке от других домов.

Двускатный навес из профильной трубы. Расчёт и создание чертежа

Проект навеса из металлических конструкций необходим для расчёта материалов и для облегчения выполнения последующего монтажа. На чертеже отмечают местоположение основных и дополнительных элементов, указывают их размеры.

При создании проекта конструкции учитываются следующие значения:

• угол наклона (Q);
• длина стропил (L).

Угол наклона скатов выбирается с учётом нормативной снеговой и ветровой нагрузки (выбирается для конкретного климатического региона по СНиП). Также учитывается тип выбранной кровли. Навес из профтрубы односкатный может иметь скаты, которые образуют с горизонтальной плоскостью угол 6-15%. Для других типов сооружений данный показатель должен быть в пределах 22-30%.

Чтобы рассчитать длину стропильной ноги, применяется формула:

• Односкатный навес из профильной трубы: L=В/cosQ, где В – ширина кровли.
• Двускатная конструкция: L=В/2cosQ.
• Арочная кровля: L =1,57× (h+В/2), где h – желаемая высота сооружения.

Чтобы избежать ошибок при расчёте стропильной системы, можно воспользоваться специальными онлайн-калькуляторами. Они помогут очень точно определить размер всех конструктивных элементов сооружения.

Шаг между стропилами и стойками определяется таким образом, чтобы равномерно распределить вес кровли на нижестоящие опоры. Чем больше снеговая нагрузка и тяжелее кровельный материал, тем меньше расстояние между основными несущими элементами. Рекомендуемый шаг при установке стоек – до 1,75 м.

Столбы для навеса из профильной трубы должны иметь сечение не меньше 40х40 мм. Если ширина конструкции больше 5-6 м, нужно использовать элементы с параметрами 80х80-120х120 мм. Для создания стропильной системы подходит труба с сечением 40х20, 40х40 мм. Для формирования откосов и обрешётки используются элементы меньшего сечения. Это помогает уменьшить вес конструкции без потери её несущей способности.

Источник: https://arka-iz-dereva.aystroika.info/novosti/naves-dlya-avtomobilya-iz-trub-konstrukciya-i-sostavlenie-smety

Односкатный навес без ферм. Особенности конструкции

Навес – это малая архитектурная форма, часть крытой площадки, имеющей функциональное или декоративное назначение. Основная функция этой конструкции – защита площадки от осадков и солнца.

Металлопрофиль выгодно отличается от других материалов устойчивостью к биологическому, химическому, механическому воздействию. Профтрубы с квадратным или прямоугольным сечением просты в проектировании и монтаже. Одинаково хорошо они подходят для монтажа небольшого козырька для крыльца и устройства просторной крытой площадки.

Навес состоит из:

• фундамента;
• опор или подвесов – вертикальных и наклонных несущих элементов каркаса;
• боковых соединительных элементов – откосов и ферм;
• стропильной системы, состоящей из стропильных ног, ферм, обрешётки;
• кровли.

В случае возведения навеса над небольшой площадкой, например, крыльцом или песочницей, можно обойтись без ферм – конструкция вполне выдержит снег и ветер, так как в ней не будет горизонтальных участков большой протяжённости.

Если же планируется оборудовать навес над местом парковки или бассейном, горизонтальные перекрытия и стропильные ноги будут иметь большую длину. Такие протяжённые элементы уязвимы перед нагрузкой. Чтобы её распределить и придать конструкции жёсткость, на этих участках используют не отдельные трубы, а фермы (усиленные детали конструкции, состоящие из двух труб и соединяющих их вертикальных и наклонных элементов – стоек и раскосов).

Фундамент для навеса чаще всего делают столбчатым, так как его оборудование не требует больших землеройных работ. Кровлю выполняют из поликарбоната, профлиста, ондулина и других листовых материалов.

Навес из круглых труб своими руками. Навес для барбекю из металла: ТОП-6 идей с фото (для дачи и дома)

Что необходимо учесть при постройке навеса

Навесы для мангала, гриля, барбекю проектируют в зависимости от требований, среди которых выбираем наиболее важные для себя.

Что хотим:

• защитить от дождя только жаровню;
• предохранять от осадков всю конструкцию;
• предусмотреть тень для рабочей зоны;
• накрыть всю зону барбекю.

Перед тем, как сделать навес для барбекю своими руками, нужно знать:

• Для защиты внутренней зоны от осадков у навеса для мангала размер кровли должен быть больше размеров шашлычницы. Как правило, кровля выступает с каждой стороны на 0,5-1 м.
• Высота подбирается с учётом роста мангальщика и равна в среднем 2-2,5 м. Высокое расположение кровли не дает защиты от ветра и косого дождя. При слишком низком в рабочей зоне скапливается дым.
• Конструкция зависит от расположения шашлычницы, которая может стоять у стены дома, углом или на открытом месте. Удобно устанавливать навес под мангал так, чтобы на заднем плане была глухая стена, а по бокам — парапеты.
• Самые долговечные опоры из каменной или кирпичной кладки.
• Элементы конструкции из древесины нужно обработать антисептиком и огнестойкой пропиткой. Металлические конструкции — антикоррозийным составом, грунтом, краской.
• В большинстве случаев навесы над мангалами устанавливают стационарно, однако можно сделать более легкую переносную или разборную конструкцию.

Плюсы и минусы мангала из металла

Плюсы:

• простота и большое количество вариантов конструкции;
• высокая скорость сборки;
• возможность самостоятельного изготовления;
• сравнительно малая стоимость при изготовлении своими руками;
• высокая ремонтопригодность.

Мангалы из металла могут быть как стационарными для дачи, так и передвижными или складными. Первый вариант проще в сборке, так как требует лишь прикрепления ножек, забетонированных (или просто вкопанных) в грунт. В этом случае достаточно 2 опор, погруженных на глубину 50-70 см.

Передвижные конструкции устанавливают на более устойчивые опоры в форме салазок или 4 ножек. Колеса крепятся к нижней части опор. Иногда ставят все 4, реже — 2 колеса, чтобы мангал не перемещался при любом нажатии на боковую сторону.

Складной металлический мангал — это ящик для углей, у которого ножки либо вовсе отсоединяются, либо установлены на фиксируемых опорах. Этот вариант конструкции удобен для любителей выезжать на природу, устраивать пикники, походы.

Минусы:

• материал склонен к коррозии, поэтому его приходится периодически подкрашивать. При этом, нанесение защитного покрытия на внешнюю сторону угольного ящика бесполезно, от сильного нагрева защита отгорает;
• для изготовления необходимо владеть соответствующими навыками и умением работать с инструментами.

Металлические мангалы популярны и удобны, передвижные модели можно убирать на зиму. Однако, сама конструкция не слишком привлекательна, ящик покрывается копотью и не украшает участок.

Необходимый строительный инвентарь

Для создания простого, но изящного металлического навеса потребуются следующие инструменты:

• Болгарка
• Электродрель
• Аппарат для электросварки
• Трубогиб
• Угольник
• Рулетка
• Маркер
• Краскопульт или кисть

Если у вас нет трубогиба, можете сделать полностью прямоугольную конструкцию. Это даже упростит процесс расчета нужного количества материалов. Однако учитывайте, что крыша в таком случае должна располагаться под углом, чтобы под ней не скапливались дым и конденсат.

В список необходимых материалов входят:

• Стальные листы 1,3 мм толщиной
• Профильная труба
• Стальной прут сечением 10х10 мм

Конструктивные особенности

Каждый изготавливаемый навес для мангала должен быть оснащён опорными вертикальными столбами, а также крышей.

Это может быть не только отдельно стоящая постройка, но и пристройка к дому или беседке.

Справка! Техника безопасности запрещает пристраивать мангальную зону к дому или деревянному сооружению, но при соблюдении всех правил можно рискнуть и попробовать такой вариант.

Габариты конструкции напрямую зависят от размеров самой жаровни. Очень важно, чтобы крыша не только закрывала жарочную поверхность от дождя, но и от ветра.

Как выбрать навес для мангала?

Источник: https://cabel-electro.ru/stati/kak-sdelat-naves-iz-profilnoy-truby-svoimi-rukami-konstrukciya-i-sostavlenie-smety

Односкатный навес из профильной трубы чертеж. Техническая сторона вопроса – проекты, схемы, чертежи, расчеты

Анализируя любой чертеж навеса из профильной трубы, конструкцию можно представить в двух частях: металлический каркас и крыша. Основание — вертикальные столбы из круглой трубы или квадратного профиля, по верхним оголовкам которого идет обвязка металлопрокатом либо нижний пояс фермы. Это придает металлической конструкции жесткость, помогает сохранить геометрию даже при значительных нагрузках.

Опоры

Столбы рекомендуется размещать на расстоянии 1,5-2 м друг от друга. Если строение будет примыкать к дому, гаражу, бане и т.д., то желательно возле основного строения так же разместить опорные колонны, которые будут держать навес. При отсутствии такой возможности, чтобы привязать навес к дому из металлопрофиля, своими руками следует на несущую стену прикрепить поперечную балку, которая послужит опорой для фермы. В работе используют длинные анкера. Решение поможет распределить нагрузки равномерно по всей несущей стене.

Фермы

На стропильную систему навеса ложится основная нагрузка от осадков, порывов ветра, поэтому важно сделать правильный расчет ферм, определиться с толщиной профиля для его изготовления. Навесы из металлопрофиля, фото-примеры ниже, устраивают под одно-, двускатной либо арочной крышей.

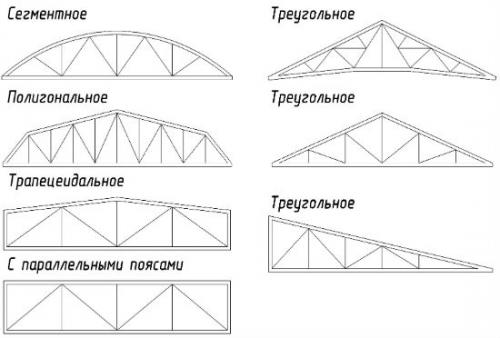

Фермы бывают:

• Треугольные, полигональные, параллельные, ломанные – определяется контуром пояса.
• Внутри пояса могут быть решетки – треугольные, ромбические, раскосые и полураскосые.
• По способу опирания – консольная, балочная, арочная, балочно-консольная.

Чтобы правильно сделать расчет фермы из профильной трубы для навеса, необходимо учесть снеговые, ветровые нагрузки, угол наклона крыши, размер конструкции. Избежать ошибок в достаточно сложных инженерных вычислениях помогут специалисты или следует использовать онлайн калькулятор.

Для изготовления маленьких или средних металлических навесов, в частном порядке лучше пользоваться готовыми чертежами и проектами, делать универсальные фермы, которые подходят для всех видов конструкций.

Оптимальный уклон крыши 15-25^о, подходит для всех видов кровельного материала: поликарбонат, профнастил, мягкая кровля, металлочерепица и пр.

Требования к материалам и креплению

Чтобы каркас для навеса из профильной трубы соответствовал стандартам качества необходимо выполнить ряд условий:

• Недопустимо использовать профиль с трещинами для изготовления узлов, несущих элементов навеса.
• Торец опорных ребер должен иметь шероховатость — Ra £12,5 мкм, что регламентировано ГОСТом 2789-73.
• Для ферм нижнего пояса используется сталь без внутренних расслоев, грубые шлаковые включения запрещены категорически.
• Согласно ГОСТу в разделе 14771-76 соединения следует выполнять механической сваркой, с использованием углекислой среды или смеси углерода с аргоном.
• Руководствуясь пунктами 2246-70 и 26271-84 ГОСТа для сварки необходима проволока ПП-АН-8.
• ГОСТ в части 7798-70 гласит: стропила крепятся к вертикальным опорам и подстропильным деталям болтами класса 5.8.

Источник: https://arka-iz-dereva.aystroika.info/novosti/naves-dlya-avtomobilya-iz-trub-konstrukciya-i-sostavlenie-smety

Односкатный навес к дому своими руками. Разновидности

Разновидностей односкатных навесов большое количество. Они разделяются по многим параметрам.

Следует ознакомиться с каждым из видов, чтобы лучше понять, какой навес подходит в конкретном случае: прямой или арочный, прилегающий или отдельно стоящий и так далее.

Так, по способу возведения различают несколько вариантов навесов.

Установленный отдельно располагается близко по отношению к основным объектам. Нередко такой навес служит беседкой или подходит для хранения различной техники.

• Примыкающий к дому (опорно-консольный) непосредственно прилегает к зданию и является полезным дополнением. Обычно навес является защитой от осадков, солнечных лучей и других неприятных воздействий. Чаще всего его собирают над входом, или он примыкает к любой стене строения. Данный вид можно сооружать как на этапе возведения объекта, так и пристраивать к уже готовому.

Стоит учитывать, что навесы различаются в зависимости от своей функциональности.

Декоративный вариант подходит в качестве дополнения к уже готовой композиции из строений и прилегающего ландшафта.

Защитный дает возможность укрыться от осадков, ультрафиолета от солнечных лучей. Он препятствует разрушению стен объектов и делает их срок службы значительно длиннее.

Декоративный и защитный могут сочетаться в одном навесе. Но делать это надо еще на этапе, когда готовятся чертежи.

А также навесные конструкции могут различаться по типу крепежа к строению.

Подвесной вид закрепляется на стене при помощи специальных подвесных элементов.

Опорный или пристенный устанавливается в вертикальном положении или монтируется в стену. Размер навесов данного типа может быть самым разным. Для их изготовления можно использовать какие угодно материалы, включая металл.

Подвесной вариант отличается маленькими габаритами. Его, как правило, делают из наиболее легких материалов, чтобы избежать больших нагрузок на основание строения.

Навесы с односкатной крышей могут различаться еще и по тому, как они будут использоваться.

Конструкция для временного пребывания людей подразумевает нечто легкое, можно не очень прочное. Фактически это замена беседкам или веранде. В этом случае навес можно сделать открытым, полуоткрытым, закрытым. А также он подходит в качестве пристройки к дому.

• Вариант для хранения авто и другой техники подходит для того, чтобы временно разместить под ним машины любых размеров. При этом техника хорошо защищена от ветров, дождей, града и снегопада. Вариант выгодный с экономической точки зрения и отличается быстротой возведения. Делать навес с этой целью можно как из металла, так и из дерева. Главное, чтобы он получился довольно прочным.
