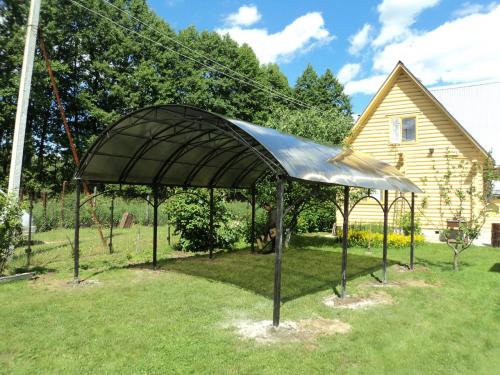

Арочный навес из поликарбоната. Особенности арочных конструкций из поликарбоната

Арочный навес из поликарбоната. Особенности арочных конструкций из поликарбоната

Данный тип навеса нельзя строить и ставить произвольным образом, потребуется как минимум предварительный расчет и испытание на прочность. Это усложняет работу с листовым поликарбонатом и несущей рамой, но в целом строительство арочного навеса не представляет особой проблемы для всех, кто умеет работать со сваркой хотя бы на уровне любителя.

Секрет популярности подобных навесов кроется в использовании двух основных элементов:

• Несущая балка арочного типа. Благодаря сложной криволинейной поверхности навес получается достаточно прочным, способным выдерживать значительную вертикальную и горизонтальную нагрузку;
• Кровельного покрытия из поликарбоната. Материал достаточно прочный и одновременно гибкий, чтобы выдержать порывы ветра и давление снежного покрова.

Поликарбонат, благодаря высокой прозрачности, обеспечивает достаточное количество солнечных лучей, под арочным навесом можно без особых проблем работать даже в сумраке вечера или при плохой погоде, не прибегая к электрическому освещению.

К сведению! Навес из поликарбоната отлично фильтрует практически весь ультрафиолет солнечных лучей, поэтому можно находиться под арочной кровлей без ущерба для здоровья неограниченное время.

Кроме того, арочные навесы из поликарбоната, фото, получаются значительно более симпатичными и даже эффектными, чем конструкции с кровлей из металла, например, профнастила, тем более, шифера.

Помимо эстетики и дизайна, навес, крытый поликарбонатным листом, считается намного безопаснее. Даже если ветром и оторвет легкий прозрачный пластик, что крайне маловероятно, никакой опасности для находящихся под арочной крышей людей нет и быть не может. Шифер и металлический лист в подобной ситуации представляет определенную угрозу.

У поликарбоната есть два врожденных недостатка. Во-первых, швы на линии стыковки листов нужно обязательно закрывать арочными накладками из алюминия, а во-вторых, пластик существенно теряет во внешнем виде и, главное, в прочности при небольшом повреждении защитной пленки.

Арочный навес из профнастила. Современные виды навесов

или отдельно стоящие конструкции могут быть произведены как по установленному плану, так и по индивидуальному проекту, чертежи которого строительная бригада рассмотрит в обязательном порядке перед началом работ. Несмотря на разнообразие вариантов, наиболее популярными остаются односкатный навес, произведенный из профнастила, и все вариации с этой конструкцией.

В изготовлении он максимально прост, поэтому экономит время и деньги. Кроме того, может располагаться как вплотную к дому, так и быть отдельно стоящей от других построек, самостоятельно конструкцией.

Двускатный навес из профнастила и уголков

Примечательно, что навес из профнастила своими руками изготовить может любой человек, даже не имеющий профильного образования, поскольку достойные внимания чертежи, представлены в интернете.

Еще один вариант навеса — двускатный. Он наиболее востребован, когда необходимо защитить от осадков или ветра значительную территорию — от 10 м² и более. В этом случае самостоятельное возведение будет затруднительно, так как потребуется усиление опорных конструкций, чтобы максимально равномерно распределить нагрузку по всей поверхности. Потребуется использование специальных металлических профилей, лучше всего с ребрами жесткости, чтобы избежать провисания или обрушения конструкции.Навес в форме арки также является популярным среди любителей украшать свой загородный участок нестандартными конструкциями. Подобный навес должен быть произведен исключительно силами специалистов, поскольку конструкция и элементы считаются самыми сложными и требуют для выполнения строительных работ определенного опыта и знаний в области строительства.

Вместе с тем арочный навес из профнастила является одним из самых оригинальных решений и главным украшением участка. Возвести у дома подобное строение необходимо тем, кто хочет сделать свой участок объектом всеобщего внимания. Сегодня в интернете можно найти множество изображений уже возведенных навесов, а также проектов, полностью готовых к реализации.

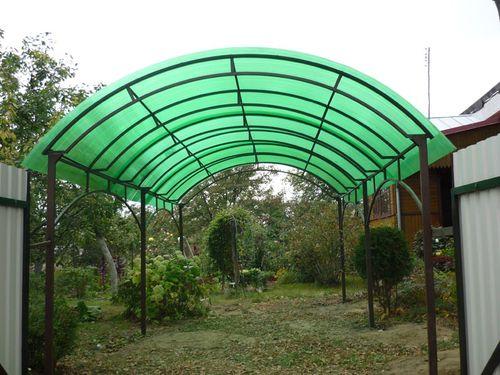

Навес арочный. Арочные навесы из поликарбоната: как построить своими руками, проектирование, каркас и обрешетка

Арочный навес из поликарбоната станет незаменимой конструкцией для вашего загородного дома. Он предохраняет от превратностей погоды, способствует защите автомобиля от воздействия окружающей стихии.

Навес благодаря использованию легких, гибких и безопасных панелей, отличающихся светонепроницаемостью, надежно защищает от солнечных лучей и осадков. Отсутствие конькового соединения снижает вероятность попадания капель влаги между щелью.

Арочная форма обойдется дешевле, чем двускатная.

Характеристики сотового п-та для навесов

Сотовый поликарбонат представляет полимер, изготавливающийся в листовом виде и имеет структуру ячеистого типа. Состоит из двух слоев, соединяющихся ребрами жесткости в виде сот.

Среди основных преимуществ при сооружении арки отметим следующие:

• высокий уровень безопасности для окружающих;
• хорошая гибкость материала;
• ударопрочность. Показатель в разы превышает прочность силикатного стекла;
• светонепроницаемость от 40% до 93%;
• высокая влагостойкость;
• легкость материала.

Подходит как для капитального навеса, так и если вы собрались построить небольшой.

Расчет цены на сотовый поликарбонат

Строим арочный навес из поликарбоната своими руками

Арочный навес из поликарбоната своими руками сделать не так и сложно, если соблюдать все этапы.

Вам потребуется:

• решить, будет ваш навес для бассейна , автомобиля или др.;
• разработать проект и чертеж, выполнить расчеты;
• залить фундамент;
• сделать каркас и обрешетку.

Как сделать полукруглый навес рассмотрим ниже.

Проектирование

На этапе проектирования смотрите на список факторов:

• цель создания постройки;
• площадь, где будет располагаться конструкция;
• точные размеры полукруглого навеса;
• средние нагрузки, выдерживаемые конструкцией;
• максимальные осадки и скорость ветра в вашей местности.

По завершению у вас на руках окажется вся информация, с которой двигайтесь дальше.

Чертеж и расчет

Изначально рассчитываются параметры конструкции, определяющиеся проектом. Без предварительно согласованного проекта стройку начинать не рекомендуется. Закажите чертеж у специалиста или сделайте его самостоятельно:

Определитесь с участком. В расчет берется для каких целей сооружается конструкция, расположенные рядом строения, состав грунта.

Как рассчитать арочный навес и что нужно при этом знать? Основные параметры:

• длина, ширина, высота конструкции;
• расстояние между несущего типа опорами;
• оптимальный шаг обрешетки;
• расход материалов.

Необходимые материалы

Для сооружения навеса закупите материалы в зависимости от элемента конструкции.

Стойки изготавливаются из профильной трубы, толщина которой зависит от того, где она будет использоваться, что наглядно представлено на рисунке.

Для нижних частей купите стальные пластины, являющиеся связующим звеном с фундаментом.

Габаритные размеры пластины должны быть на 7-10 мм больше сечения трубы, а по углам пластин предусмотрите отверстия для крепежных прутьев

Фермы арочного навеса используются для придания конструкции большей жесткости . Они соединяют стойки в одну конструкцию и являются основой для крепления листов. Для изготовления ферм требуется приобрести стальные уголки.

Для арок и поперечных планок потребуются уголки, используемые и для ферм, что максимально оптимизирует расходы.

Фундамент

Чтобы установить стойки потребуется соорудить фундамент. Габариты превышают на 5-7 см длину и ширину опорной пластины. Размеры заглубления составляют не менее 0,5 м. Они могут быть больше, но не меньше. После заливки фундамента потребуется 1-2 недели чтобы дать материалу застыть.

Чтобы не было разрушительного воздействия влаги фундамент покрывается рубероидом или битумной мастикой.

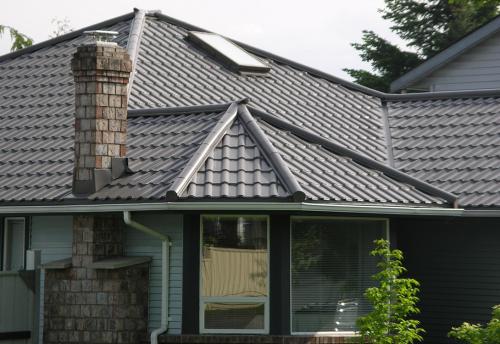

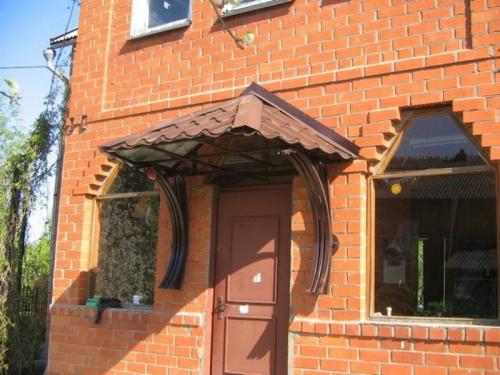

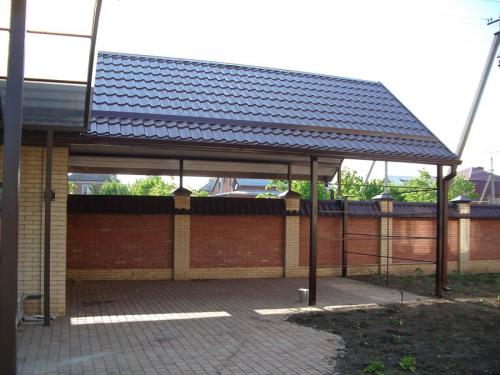

Арочный навес из металлочерепицы. Монтаж навесов из металлочерепицы и его особенности

Навесы из металлочерепицы можно изготавливать самостоятельно, если же собственник жилья не обладает подобными строительными навыками, то можно приобрести готовый вариант. За счет того, что установка навеса достаточно проста, применение козырька достаточно дешево и доступно каждому. Если же крыша дома также изготовлена из металлочерепицы, то в конечном итоге получится монолитная и эстетически привлекательная конструкция, способная радовать глаз на протяжении долгих лет. Производить установку необходимо прямо над входной дверью, габариты зависят лишь от желания и финансовой возможности собственника дома, но при учете минимальных требований.

Факторы, которые придется учесть:

• Размер нижней части крыльца со ступеньками.
• Нужно рассчитать образующееся место закрытого пространства в случае, если оборудуется закрытый навес. Особенно важно это учитывать, если он будет располагаться не над входной дверью дома, а над местом парковки авто или же торговой точкой.

После того, как навес из металлочерепицы был создан или приобретен согласно всем пожеланиям и критериям можно переходить к его установке. Прежде, чем начать самостоятельный монтаж, рекомендуем ознакомиться с особенностями установки, изучив которые можно исключить возможность ошибки.

Ряд нюансов по установке навеса из металлочерепицы, обязательных к вниманию:

• Учитывая габариты постройки необходимо примерно рассчитать высоту, на которой будет закреплен навес. При этом следует обратить внимание на размеры двери и крыльца возле нее. На фасадной стене нужно провести горизонтальную линию, после чего на нее закрепляется опорный брус, устанавливают который с помощью анкерных болтов.
• Установка опор на необходимом от стены расстоянии. Опоры могут быть как деревянными, так и металлическими или же кирпичными. Высота опорных колон должна быть такой, чтобы образовался угол наклона ската около двадцати градусов, но при этом сооружение не должно создавать помехи при открытии двери. Если угол будет минимальным, то на поверхности навеса будут скапливаться снежные массы, уменьшающие период эксплуатации конструкции. Если же сделать скат крутым, то ухудшится обзорность и будет большая парусность.
• В зависимости от выбранного материала для опор, необходимо его правильно подготовить и обработать. Под опоры необходимо установить гидроизоляцию, после чего залить их бетоном для повышенной устойчивости.
• Для установки металлочерепичной крыши на опоры используют мауэрлат и размечают на нем места для стропильных ног.
• Стропила должны быть точных размеров, их длина должна быть такой, чтобы они могли выступать за пределы мауэрлата примерно на четверть метра. Стропильные ноги одним концом фиксируют стальными кронштейнами к мауэрлату, а противоположной стороной крепят на стеновой опорный брус.
• Установка обрешетки из дерева.
• Монтаж кровельного покрытия, крепить листы металлочерепицы нужно саморезами. Для безопасности стыкового места навеса и стены используют угловую планку.
• Готово!

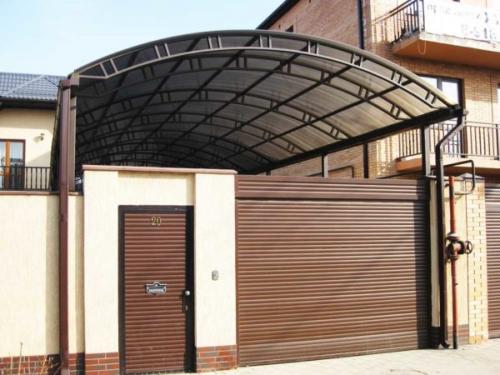

Изготовление навесов из поликарбоната. Подготовительные работы: какой толщины материал использовать

Перед выбором размеров конструкции рекомендуется определиться с видом листов для монтажа. То есть сначала нужно выбрать цвет и толщину заготовок. Сотовый поликарбонат продаётся в листах разной толщины (от 4 мм до 12 мм). При покупке для дачного строительства материал могут порезать (в зависимости от того, какого размера будет постройка).

Толщина детали для изготовления навеса выбирается по следующему принципу — конструкция должна выдержать снег. Но на это в большей мере влияет не столько качество поликарбоната, сколько надёжность каркаса. Следовательно, можно использовать даже самые тонкие листы. Это позволит и значительно удешевить навес.

Поликарбонат — очень пластичный материал, поэтому легко можно сделать навес любой формы своими руками

Как выбрать размер конструкции: составление чертежа

Самое сложное — определиться с размерами планируемой конструкции. Есть несколько вариантов:

1. Если навес делается над крыльцом, ширина конструкции должна быть такой, чтобы последняя слева и справа от входной двери выступала на 30 см. В этом случае капли дождя не попадут на пол и входящего человека. Длина изделия принимается равной расстоянию от стены дома до ребра первой ступеньки крыльца.

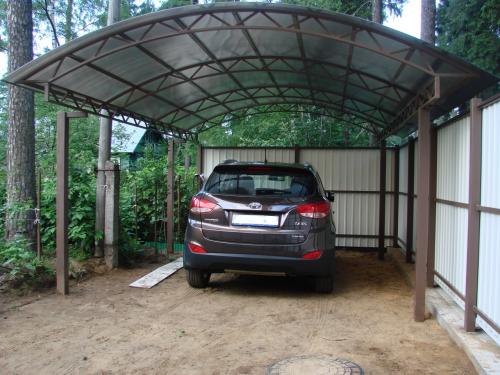

2. Если навес будет находиться над машиной, то его габариты должны соответствовать размерам автомобиля, при этом дополнительно нужно добавить на каждый параметр минимум по 30 см.
3. То же самое касается и бассейна. Навес над ним нужно делать немного больше.

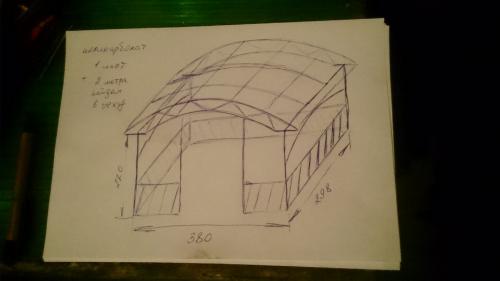

После определения размеров необходимо нарисовать чертёж.

Со стороны фасада навес часто делают арочным. В этом случае радиус изгиба сотового поликарбоната должен быть равен высоте пристроя.

Как сделать расчёт материала

Расчёт количества необходимых материалов можно произвести, пользуясь построенным чертежом. Предположим, у нас будет создана конструкция без арочных элементов. Пусть это будет навес над крыльцом. При этом ширина входной двери — 80 см. Согласно рекомендациям специалистов, принимаем ширину навеса равной H = 80 + 30 + 30 = 140 см или 1,4 м.

Допустим, расстояние от ребра первой ступени крыльца до стены дома 1 м. Значит, и длина навеса такая же.

Для каркаса идеально подойдёт профильная квадратная труба с сечением 25 х 25 мм. Достаточно установить три подпирающих поликарбонат отрезка длиной 1 м каждый и соединить их поперечно на краю навеса.

Размер навеса зависит от многих параметров, например, от того, где он будет располагаться

Опоры конструкции можно сделать из обычной стальной трубы диаметром 32 мм. Достаточно установить в землю два столба высотой до уровня верхнего ребра входной двери (не менее 2 м). Не забудьте добавить на вкопку в землю 0,5 м.

Необходимые инструменты

Для работы с поликарбонатом нужны:

• нож канцелярский;
• шуруповёрт;
• болгарка;
• рулетка.

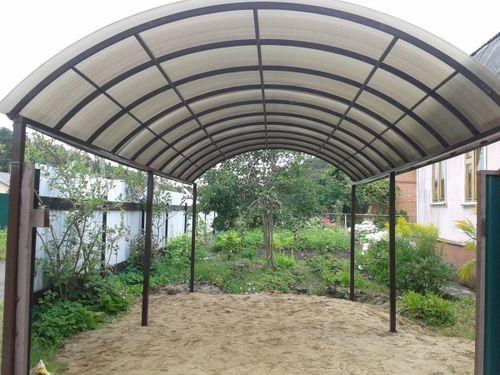

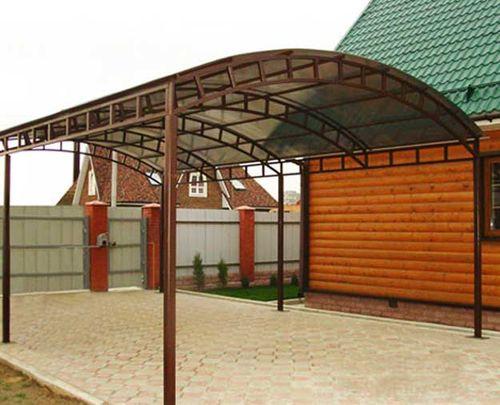

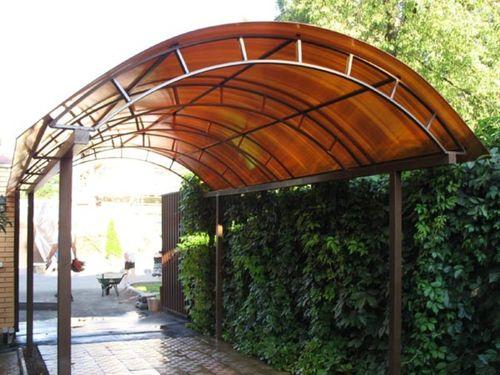

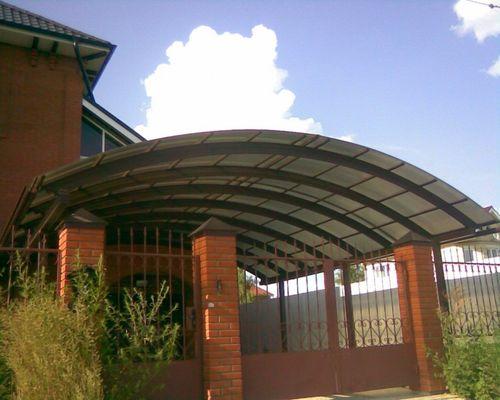

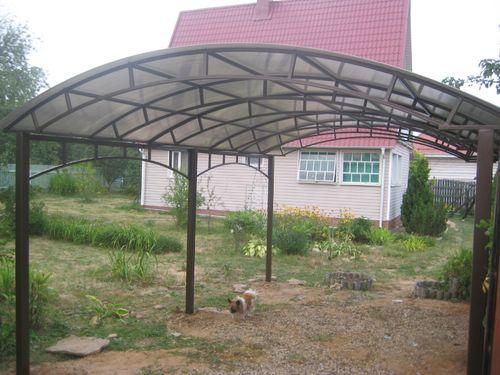

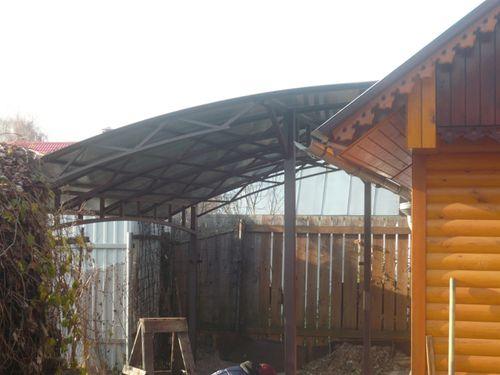

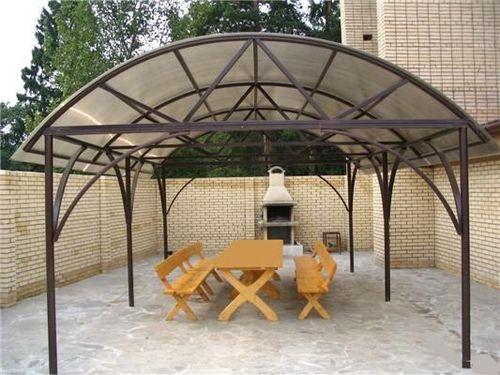

Арочный навес из поликарбоната своими руками. Как делать арочный навес из поликарбоната

Поликарбонат — хороший современный материал для изготовления светопрозрачных конструкций различного назначения: козырьков, навесов, теплиц, террас. Гибкость материала и наличие его в продаже в виде листов большого размера с разной толщиной, позволяет проектировать конструкции самой замысловатой формы. Для создания навесов используется каркас из стропильных ферм и опоры. Каркас можно изготовить из металла или дерева.

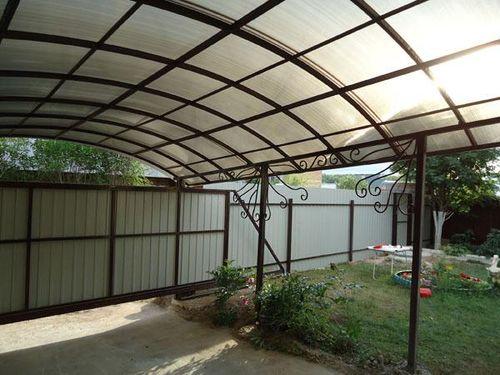

Делаем арочный навес

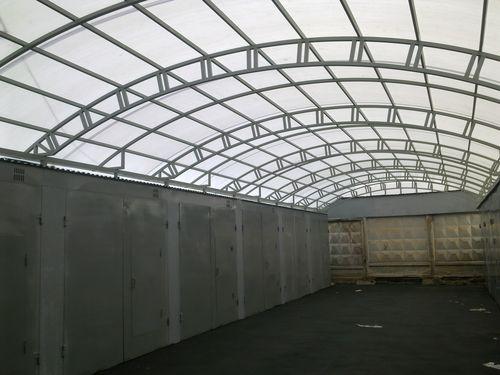

Сварные металлические каркасы более удобны. С их использованием можно конструировать изделия довольно сложных форм, позволяющие перекрывать большую площадь, а сам каркас, при этом, не будет излишне массивным. Для создания металлического каркаса используют металлический профиль различного сечения. Размеры сечения выбранного профиля будут зависеть от площади светопрозрачной кровли.

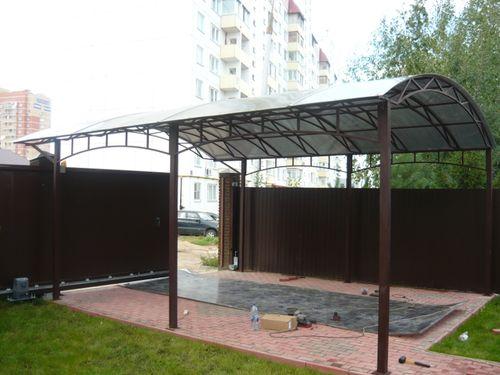

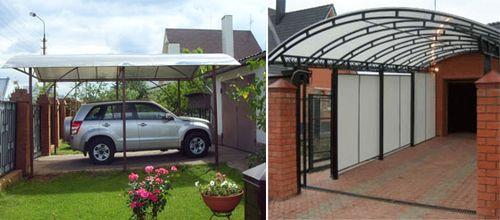

Одним из популярных изделий из поликарбоната является навес для автомобиля. Спроектировать и построить перед своим домом арочный навес из поликарбоната для авто, по силам любому, кто обладает знаниями для расчета нагрузки на стропильные фермы, имеет в своем распоряжении сварочный аппарат, отрезную шлифовальную машину, другие инструменты, и умеет ими пользоваться.

Стоит ли браться?

Как бы ни хотелось сделать своими руками навес для авто, бассейна или хотя бы, террасы перед домом, но построить такие сооружения, используя советы из интернета, типа: «…для постройки арочного навеса вам потребуется старая, пришедшая в негодность арочная теплица» – невозможно.

Придется смириться с тем, что для постройки чего бы то ни было, вам потребуются хорошие материалы, инструмент, и профессиональные умения. Ну, или, помощь профессионалов и финансы, для оплаты профессиональной помощи.

Основа любой постройки — проектирование

Москва не сразу строилась, а с профессиональными умениями не рождаются. Попробуем, прежде чем замахиваться на конструкции, типа навеса для авто, сделать своими руками арочный козырек из поликарбоната. Сделать сварной металлический каркас мы не можем, а старая арочная теплица, даже если она каким-то чудом завалялась на верхней полке в шкафу, нам не пригодится.

Поэтому, основу для покрытия из поликарбоната будем делать из дерева. Предположим, что мы хотим изготовить дугообразный козырек-навес над входом в дом. Его размеры — 1500 мм в ширину, 1200 мм — длина выноса вперед, и высота дуги арки — 400 мм в крайней точке.

Учитывая, что размер предполагаемой конструкции небольшой, то для изготовления консолей-ферм, на которые ляжет покрытие из поликарбоната, в качестве материала выберем толстую фанеру. При достаточной обработке такое изделие будет выглядеть вполне декоративно.

Для начала работ сделаем чертеж будущей фермы. Конечно, можно рассчитать длину дуги, зная

половину длины хорды и высоту подъема арки, но учитывая, что размеры заготовки небольшие, то можно обойтись без изготовления чертежей и расчертить требуемую деталь прямо на листе фанеры.

Покупаем материалы

Для нашего козырька нам потребуется:

• лист фанеры, толщиной 21 мм;
• брусок на обвязку, 50х50 мм, — 5 шт, длиной 3 метра;
• брусок на поперечные стяжки, 20х40, — 1шт, диной 3 метра;
• поликарбонат, толщиной не менее 6 мм;
• саморезы по дереву, 55х3,5 мм;

• крепеж для закрепления козырька к стене — в зависимости, от материала стены;
• штатный крепеж для поликарбоната с термошайбами;

• конечные профили для поликарбоната;
• антисептик для дерева;
• краска или лак для дерева, предназначенные для наружных работ.

Делаем козырек из поликарбоната

На листе фанеры размечаем две детали консолей для крепления поликарбоната. Форма консоли — по вашему усмотрению. Для облегчения конструкции и декоративности можно в детали из фанеры сделать отверстия, например, круглой формы.

1. Размеченные детали вырезаем при помощи лобзика. Будет лучше, если лист фанеры предварительно разрезать на две части, разметить деталь консоли, потом при помощи струбцин прочно соединить два листа, и выпиливать одновременно. Тогда получится две абсолютно идентичных детали. Всю предварительную обработку деталей — вырезание, выпиливание отверстий, разметку крепления поперечных брусков, лучше производить не снимая скрепляющих струбцин.
2. Согласно разметке, нарежьте бруски на необходимую длину. Обработайте полученные детали при помощи шкурки. И начинайте сборку конструкции. В итоге должна получиться рама из брусков, с боковыми стенками из фанерных деталей. Процесс сборки вы можете видеть на фото.
3. Собранную конструкцию покрываем антисептиком, декоративным покрытием — краской или лаком, тщательно высушиваем.
4. Вырезаем требуемого размера кусок из поликарбоната, учитывая размеры конструкции и желаемые свесы, и при помощи специального крепежа для поликарбоната закрепляем на каркасе. Полученную конструкцию монтируем на стену над дверью. И наслаждаемся тем, что своими руками мы соорудили арочный козырек над дверью.

Если полученным результатом довольны и вы и ваши домашние, то теперь, используя полученный опыт, можно переходить к самостоятельному изготовлению более сложных конструкций.
