Деревянный навес из поликарбоната своими руками. Виды навесов

Деревянный навес из поликарбоната своими руками. Виды навесов

Площадка для велосипеда

Навесы из поликарбонатных листов на деревянном каркасе являются довольно простыми и недорогими сооружениями, которым всегда можно найти применение на участке.

Так, навесные конструкции на деревянной основе с поликарбонатным покрытием успешно выполняют роль защиты от солнца и дождя, при установке над:

• крыльцом;
• калиткой;
• стоянкой автомобиля;
• мангалом;
• скамейкой;
• уличной мастерской;
• детской площадкой;
• душевой кабинкой;
• летним бассейном.

Изготовленные своими руками деревянные навесы с покрытием из поликарбонатного материала отлично смотрятся на фоне газонов и деревьев. Исходя из их назначения, применяются различные варианты крыши навеса.

Деревянные навесы с пластиковым покрытием могут иметь крышу таких форм:

1. Плоская односкатная. Наиболее простая и легкая в изготовлении конструкция. Позволяет использовать как монолитный, так и сотовый материал.
2. Плоская двускатная. Более сложная, но и более практичная конструкция, позволяющая эффективнее отводить дождевую воду.
3. Арка. Красивая и функциональная форма. Для ее изготовления применяется только сотовый материал.
4. Купол. Наиболее сложная в изготовлении, но и наиболее эффектная конструкция из сотовых листов.
5. Двускатная или односкатная вогнутая. Данная конструкция, предполагающая использование сотового пластика, своей формой напоминает строения восточной архитектуры и смотрится довольно экзотично.

Совет : Изготовление своими руками навесов на основе дерева и поликарбонатного покрытия — дело вполне доступное, не требующее привлечения специалистов. Для этого необходимо спланировать работу и осуществить ее в правильной последовательности.

Односкатный навес из поликарбоната своими руками. Как правильно установить односкатную крышу из поликарбоната?

Поликарбонатные панели часто используются для обустройства навесов, крытых парковочных мест, крыш в террасах, верандах, теплицах и других постройках.

С таким материалом легко работать, он достаточно прочен и надежен, легко крепится на каркасе и долго сохраняет первоначальные свойства.

Чтобы кровля прослужила дольше, нужно соблюдать определенные правила и технологические нормы при ее строительстве.

Его высоко ценят за такие достоинства :

• Негорючесть . Главным преимуществом поликарбонатных материалов является высокая термостойкость. Кровельные панели не воспламеняются под воздействием источников открытого огня. Листы могут лишь тлеть и плавиться, но при этом они не способствуют распространению пламени при пожаре.
• Гибкость и упругость . В отличие от хрупкого шифера и гнущихся профлистов, которые после деформаций не восстанавливают свою первоначальную форму, поликарбонат способен «демпфировать» под нагрузкой.

  Это значит, что после зимнего сезона, когда на крыше скапливается большой объем снега, не придется ремонтировать кровлю.

  Она самостоятельно восстановится после подобных нагрузок (при условии, что каркас и обрешетка изготовлены правильно).

• Вариативность цветов . Поликарбонатные листы могут изготавливаться в самых разнообразных вариантах: от полностью прозрачного до черного, синего, зеленого и других. Это позволяет реализовывать различные дизайнерские идеи.
• Легкость . Чтобы поднять кровельную панель на высоту, не нужно задействовать спецтехнику. Листы стандартных размеров можно перемещать вручную с несколькими помощниками.
• Защита от ультрафиолета . Поликарбонат способен удерживать высокоэнергетическое коротковолновое излучение, которое содержится в спектре солнечного света. Под таким навесом можно безопасно оставлять автомобиль, при этом краска на кузове не будет выгорать.

Навес из поликарбоната своими руками: чертежи, виды и строительство

Как оригинально смотрятся прозрачные козырьки , полупрозрачные навесы, детские площадки. И всё это благодаря современному материалу – поликарбонат. Как он гармонично вписывается в дизайн жилищ. Частные дома обустраиваются хозяевами в виде арок, тем самым создают живописную пристройку, которая прекрасно гармонирует с ландшафтным дизайном.

Конструкция из поликарбоната может выполнять различные функции и иметь различный внешний вид. Чтобы построить такое строение своими руками, следует сделать чертёж. Именно от этой процедуры будет зависеть качество будущего навеса.

Разновидности и область применения

Он прекрасно заменит металл, стекло и дерево. Ни одно загородное строительство не обходится без него.

На прилавках магазина можно встретить несколько видов продукции:

Монолитный или литой

Имеет прекрасный внешний вид, напоминающий бесцветное или цветное стекло, но превосходит его по прочности. Используется в конструкциях с большими нагрузками.

Профилированный

Форму имеет в виде волны. Обладает такими же характеристиками, что и первый вид (монолитный). Простой в монтаже кровли, так как размер листов такой же, как и металл черепицы.

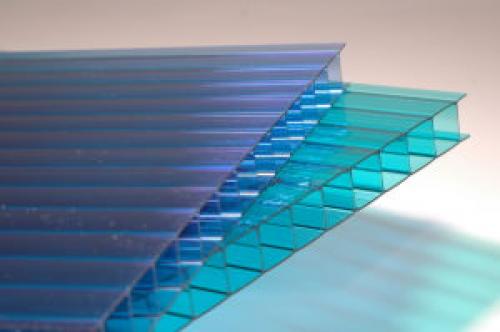

Сотовый

Весьма распространён товар в коммерческом и в частном строительстве. Наличие лёгкого веса и низкой цены делают его доступным. Во время работы с ним не потребуется подсобник, а конструкции можно сделать любой сложности.

Навес из поликарбоната можно встретить во многих местах:

• в козырьке над балконом.
• в бассейне.
• в мангале.
• в автомобиле.
• в беседке и патио.
• над крыльцом;

Преимущества и недостатки

Плюсы поликарбонатных панелей:

1. Упругий и гибкий материал, можно использовать для всех видов кровли.
2. По своим характеристикам превосходит пластик и стекло.
3. Не подвержен резким перепадам температур.
4. Малый вес.
5. Достаточная степень прозрачности.
6. Не подвержен механическим воздействиям.
7. Простой в монтаже.

Минусы:

1. Высокая стоимость.
2. Нет противостояния к абразивным воздействиям.
3. Расширяется от жары.

Чертёж

Простая схема навеса

Допустим, вы решили сделать навес для машины. Он может быть отдельно стоящей постройкой или опорной конструкцией. При разработке чертежа учитываем класс автомобиля. Далее, к его размерам добавляется 100 см на каждый бок – это и будет размер площадки.

Теперь можно переходить к конструкции навеса. Учитываем уклон верхней поверхности. Чертёж для машины, которая имеет размеры 1,6×4,2 м. Площадка будет иметь размер 2,6×5 м.

Кровля может иметь различную форму и отвечать некоторым требованиям ветровых и снеговых нагрузок. Выполняя чертеж, наносим все размеры элементов, которые участвуют в строительстве.

Приведём пример простейшего типового навеса.

Для установки поликарбонатных листов толщиной менее 8 мм достаточно шага в 600-700 мм.

Для него потребуются:

• сотовый поликарбонат, толщиной 8 мм;
• прогоны с профильной трубой 40x25x2 и 50x25x2 мм;
• ферма арочная (30x30x2 мм);
• балка (60x60x3 мм);
• опорные стойки(60x60x3 мм);
• пятки под стойки (30x30x6 мм);

Все коммуникации должны быть подведены заранее. Покрытием площадки может быть забетонированный участок, плитка.

Козырёк над дверью доступен каждому начинающему владельцу дома или строителю. Для этого, рисуем прямой или гнутый лист с каркасом. Крепление будет проводиться прямо над дверью. Размеры 1400x1000x300 мм.

Для чего нужен?

Спроектированный и составленный чертёж в будущем сэкономит ваше время:

1. Во-первых , составление грамотного документа, даст возможность правильно выбрать месторасположение и конструкцию.
2. Во-вторых , можно определиться с количеством материала, тем самым сэкономить денежные средства.
3. В-третьих , выбор оригинального внешнего вида, который будет гармонировать с ландшафтным дизайном.

Какие данные должен содержать:

1. Основные конструкционные элементы с чертежами.
2. Эскиз всего сооружения.
3. Рассчитанные данные на снеговую нагрузку кровли.
4. Расчётные данные парусности крыши.

Как грамотно создать:

1. Не забывать про дополнительные габариты, например, для машины.
2. Иметь в виду преобладающий ветер при расчётах.

Навес из поликарбоната на деревянном каркасе. Как построить навес к дому: конструкция из дерева и поликарбоната

Давайте разберемся, как построить навес к дому самостоятельно. В этом материале нам предстоит разобрать одну вполне конкретную конструкцию — с деревянным каркасом и светопрозрачной кровлей, выполненной из сотового поликарбоната. Итак, приступим.

Строительство примыкающего навеса с деревянным каркасом.

Преимущества решения

Их несколько:

• Простая сборка с использованием самых доступных инструментов . Согласитесь, что сварочный аппарат и навыки сварщика имеются не у всех, а вот деревообработка особой квалификации не требует.
• Светопрозрачность кровли . Под крытым поликарбонатом навесом не будет чрезмерно темно и не потребуется искусственное освещение в дневное время. Это особенно кстати там, где навес перекрывает пространство между стеной дома и ограждением участка.

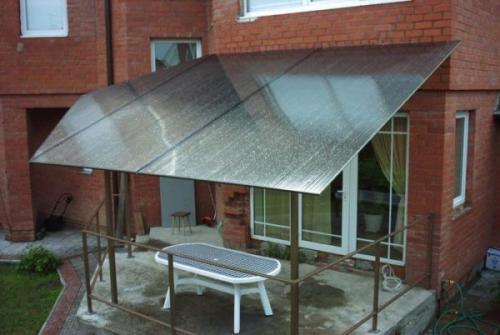

Прозрачный навес не затеняет окна.

• Наконец, сравнительно невысокая цена материалов тоже выглядит привлекательно . Сосновый брус заметно дешевле профильной трубы сопоставимой жесткости, не говоря уже о сварных фермах.

Впрочем: три-четыре метра профильной трубы размером 100х60 нам все же пригодится. Она будет забетонирована и станет основанием для деревянных столбов: такая конструкция куда долговечнее, чем вкопанный в землю или забетонированный грунт.

Бетонирование опор

Итак, как пристроить навес к дому своими руками? Первым делом отрываем ямы под опоры. Удобнее всего сделать это с помощью садового бура.

• Диаметр ям — стандартные для бура 30 см, глубина — 60 — 80 см в зависимости от плотности грунта.
• Затем дно каждой ямы засыпается щебенкой на 8 — 10 см.
• Прямоугольная труба нарезается на отрезки такой длины, чтобы они возвышались над уровнем грунта как минимум на полметра.
• Затем отрезки зачищаются от остатков ржавчины металлической щеткой и ниже уровня грунта красятся на два раза битумной мастикой. Цель — надежно защитить сталь от дальнейшей коррозии.
• Отрезки устанавливаются в ямы строго по отвесу и засыпаются щебнем с послойной, через каждые 20 сантиметров, трамбовкой.
• Последний этап — собственно бетонирование, заливка ям жидким цементно-песчаным раствором, приготовленным в пропорции 1:3.

Опора залита раствором.

Каркас

Из каких именно пиломатериалов может быть сооружен наш навес-пристройка к дому?

Вот примерная инструкция по сборке каркаса.

Столбы

1. Размечаем и сверлим в двух досках, которые предстоит притянуть к опоре из профтрубы, и в самой опоре отверстия под длинный болт или шпильку М16 — М20.

Нюанс: сколь-нибудь значительные усилия к опорам можно прикладывать лишь через 4-5 дней после их бетонирования.

1. Стягиваем будущие столбы с балкой-перемычкой теми же болтами или шпильками с широкими шайбами, предварительно засверлив отверстия. При установке на опоры готовой достаточно жесткой конструкции меньше шансов получить перекосы.
2. Устанавливаем то, что у нас получилось, вертикально. Вначале — на крайние столбы, с фиксацией на один болт или шпильку; затем — на все остальные.

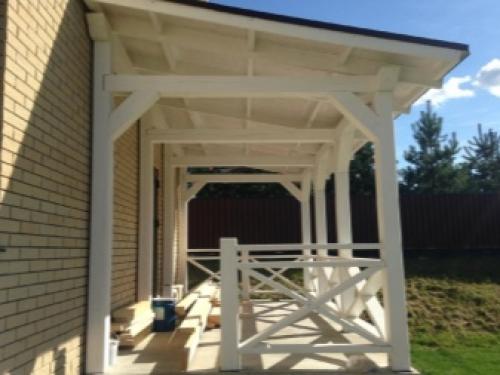

Деревянные столбы на стальных опорах.

Крепление к стене

Как прикрепить пристроенный навес к дому? Очевидно, для этого нужно изготовить опору для будущих балок и прикрепить ее к стене.

Продольной опорой для балок станет доска того же сечения, которое пойдет на сами балки. Доска притягивается к стене анкерами с широкими шайбами с шагом не более полутора метров.

Балки

Как закрепить балки к опорам:

1. Со стороны дома они обрезаются под таким углом, чтобы обеспечить примыкание к поверхности заанкеренной доски.
2. Затем балки выставляются на вторую перемычку и притягиваются торцами к доске с помощью оцинкованных уголков. На крепление одной стороны уходит два уголка. Шаг между балками — 0,8 — 1 метр.
3. На перемычке между столбами балки фиксируются теми же уголками. Обычно оставляются свесы в 40-50 сантиметров, предотвращающие попадание дождя на столбы.

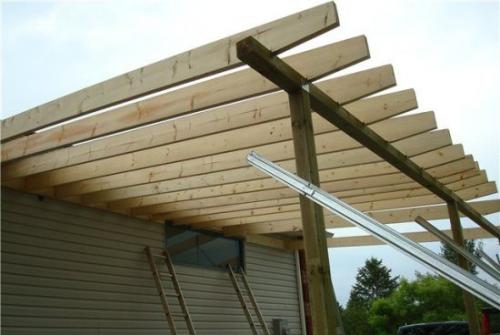

Фото делает понятной схему крепления балок.

Обрешетка

Она представляет собой брусок сечением 40-50 мм, притянутый саморезами к балкам перпендикулярно их направлению с шагом 40 -60 см. Шаг зависит от толщины выбранного вами сотового поликарбоната: чем она меньше, тем более частую обрешетку приходится использовать.

Кровельные работы

Строительство навеса к дому заканчивается укладкой кровли. Поликарбонат крепится к обрешетке саморезами по дереву с резиновыми прессшайбами. Как и в любом другом деле, здесь есть ряд тонкостей.

• Саморезы затягиваются ровно настолько, чтобы зафиксировать лист, но не сдавливать его. Избыточное усилие заставит растрескаться поверхность.

Источник: https://arka-iz-dereva.aystroika.info/stati/navesy-iz-polikarbonata-svoimi-rukami-sostavlenie-chertezha-s-uchetom-osobennostey-primeneniya

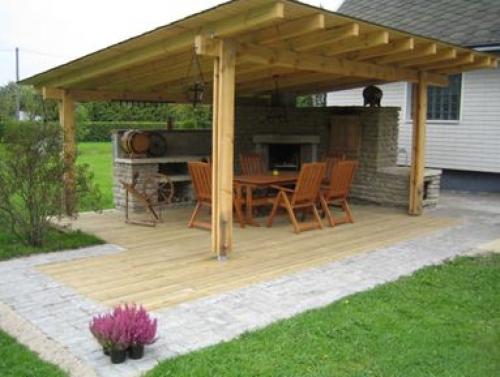

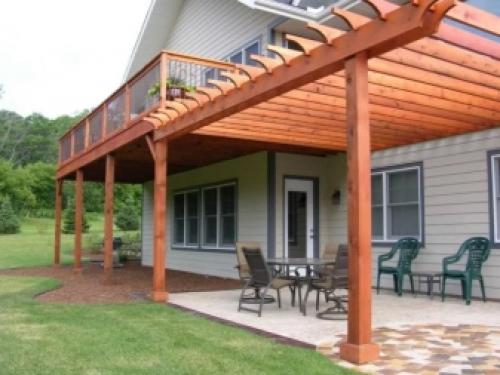

Как построить деревянный навес своими руками. Деревянные навесы, примыкающие к дому

Древесина – специфический строительный материал, который лучше всего сочетается с самой древесиной. И если дом у вас деревянный, пристраивать навес разумнее всего из этого же материала. Дерево хорошо еще и с той точки зрения, что его довольно просто обрабатывать самостоятельно, и при адекватном подходе хозяин сможет быстро и недорого соорудить желанную конструкцию своими руками.

Преимущества и недостатки

Деревянный навес можно соорудить не только к дому из дерева – древесина в качестве основного материала может использоваться даже тогда, когда само здание построено из чего-либо другого. Ключевые преимущества дерева следующие:

• экологичность и безопасность – в век всяческих вредных пластиков и синтетики натуральная древесина никак не влияет на наше здоровье и не портит планету нашим детям;
• доступность – Россия является страной с огромными запасами древесины, потому нет проблем с тем, чтобы купить брус или другие производные;
• надежность – правильно подобранная древесина запросто прослужит владельцам десятилетия, даже на улице, если пропитать материал специальными составами;
• простота обработки – в отличие от большинства конкурирующих материалов у древесины есть то преимущество, что навыки работы с ней имеют большинство мужчин «с руками», и посторонняя помощь не понадобится;
• уют – дерево воспринимается как очень теплый и где-то даже родной материал, оно создает непередаваемое ощущение домашнего комфорта.
