Чертеж навеса из профильной трубы. Подготовительные работы: разработка чертежа

Чертеж навеса из профильной трубы. Подготовительные работы: разработка чертежа

Для начала необходимо точно определиться с местом размещения навеса, так как это очень важно для выбора материала будущей конструкции и покрытия кровли. Лучше всего размещать их на ровной местности или возвышенности, так как там легче будет сделать необходимый дренаж

Если вы решите построить конструкцию в низине, то собирающаяся вода «заставит» вас делать дополнительную ливневую канализацию, что повлечёт за собой непредвиденные расходы.

Выбор места для строительства навеса — очень важный этап работы

Также важно сделать предварительный чертёж навеса из металлического профиля. Кроме расположения стоек, необходимо учесть сечение профильных труб

Если длина конструкции не будет превышать 6 м, а ширина 4 м, то для устройства опор можно взять трубу с сечением 60х60 мм. Для возведения конструкции больших размеров берут трубу с сечением 80х80 мм.

Предварительный чертеж навеса из профильной трубы необходим для расчёта материала

Список необходимых инструментов

Для изготовления металлического навеса вам понадобится определённый набор инструментов:

• строительный уровень;
• штыковая лопата;
• аппарат для сварки;
• рулетка;
• правило (уровень);
• дрель;
• болгарка;
• перфоратор;
• болты и шайбы;
• профильные металлические трубы;
• шурупы для кровли со специальными прокладками;
• строительный уголок;
• поликарбонат, профнастил или шифер;
• цемент, песок, средний гравий;
• фланец.

Расчёт необходимого количества профильных труб

Для возведения небольшого односкатного навеса необходимо произвести точные расчёты и составить предварительный чертёж:

1. Навес длиной в 6 м должен иметь 8 опорных металлических стоек. Для этого можно использовать металлический профиль с сечением 80х80 мм. Толщина стенок трубы должна быть более 3 мм для большей устойчивости конструкции.

   Опоры для навеса из профильной трубы должны быть крепкими

2. Одна сторона конструкции должны быть выше второй в зависимости от выбранного кровельного материала. Так, например, для поликарбоната будет достаточно угла наклона от 20 до 25 градусов.
3. Для каждой пары стоек должны быть предусмотрены конструкции усиления, называемые фермами. Они изготавливаются из равнополочных уголков или профиля с сечением 60х60 мм.

   Основной метод соединения металлических деталей — сварка

4. Обрешётку наваривают с шагом в 1 м из металлической профильной трубы сечением 40х40 мм. Такой навес может выдержать около 400 кг снега при условии, что конструкция будет установлена стационарно.
5. Для устройства стоек понадобится 8 профильных труб.
6. Для обрешётки кровли понадобится 12 профилей. В некоторых случаях владельцы домов экономят, устанавливают вместо 8 стоек всего 6. Также можно сократить количество труб для обрешётки, но специалисты не рекомендуют этого делать, поскольку это приведёт к потере жёсткости, а в будущем и к разрушению всего сооружения.

   Количество стоек должно быть таковым, чтобы в жёсткости конструкции не было сомнений

7. Основа односкатного навеса представляет собой треугольник из профильных труб, который имеет один угол в 90 градусов. Его больший катет должен равняться расстоянию, которое соответствует длине от торцевого края стойки до стены здания или до внешней стороны противоположной стойки, если навес построен вдалеке от других домов.

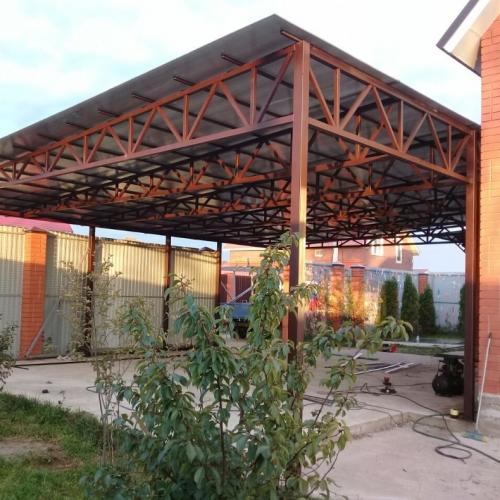

Навес двухскатный чертеж. Навес своими руками: 150 фото идей для изготовления красивого навеса, инструкция, схемы, чертежи, проекты односкатных и двухскатных навесов

Навес является отличным решением для тех, кто хочет защитить свое автомобильное или дачное имущество от неблагоприятных погодных условий. Создать навес своими руками возможно даже для тех, кто не является профессиональным строителем. Главное — иметь желание и уделить достаточно времени на изучение необходимых материалов и инструментов.

Первым шагом для создания навеса является выбор материалов. Они должны быть качественными и соответствовать задачам, которые ставит перед собой будущий владелец навеса. Далее необходимо определиться с размерами и местом установки навеса.

Важно учитывать все необходимые параметры, чтобы навес был удобен в использовании и вписывался в общую концепцию дачного участка или автостоянки. После этого можно приступать к сборке и установке навеса, придерживаясь инструкций и соблюдая правила безопасности.

Навес является отличным решением для тех, кто хочет защитить свое автомобильное или дачное имущество от неблагоприятных погодных условий. Создать навес своими руками возможно даже для тех, кто не является профессиональным строителем. Главное — иметь желание и уделить достаточно времени на изучение необходимых материалов и инструментов.

Выбор материалов

Первым шагом для создания навеса является выбор материалов. Они должны быть качественными и соответствовать задачам, которые ставит перед собой будущий владелец навеса.

Размеры и местоположение

Далее необходимо определиться с размерами и местом установки навеса. Важно учитывать все необходимые параметры, чтобы навес был удобен в использовании и вписывался в общую концепцию дачного участка или автостоянки.

Сборка и установка

После этого можно приступать к сборке и установке навеса, придерживаясь инструкций и соблюдая правила безопасности.

150 фото идей для изготовления красивого навеса

• Идея 1: классический навес с использованием дерева
• Идея 2: навес с использованием металлической конструкции
• Идея 3: навес с использованием стеклобоя
...
• Идея 150: навес с использованием современных материалов

Идея 1: классический навес с использованием дерева

Идея 2: навес с использованием металлической конструкции

...

Идея 150: навес с использованием современных материалов

Типы навесов для дома

Тип навеса	Описание	Материалы	Размеры	Стоимость
Козырек	Простой навес, который защищает от дождя и солнца, устанавливается над дверью или окном	Металл, пластик, поликарбонат	Различные размеры	От 3 000 руб.
Тент	Легкий и компактный навес, который можно установить на террасе или во дворе, защищает от солнца и дождя	Ткань, металл	Различные размеры	От 5 000 руб.
Шатер	Большой навес с тентом, который можно установить во дворе или на площадке, защищает от солнца и дождя, может иметь боковые стенки	Ткань, металл	Различные размеры	От 10 000 руб.
Павильон	Закрытый навес с крышей и стенками, создает комфортное место для отдыха на открытом воздухе, может использоваться как беседка или зона барбекю	Дерево, металл, стекло	Различные размеры	От 50 000 руб.
Арочный навес	Декоративный навес, который устанавливается над входом в дом или на террасе, имеет арочную форму	Дерево, металл	Различные размеры	От 20 000 руб.
Складной навес	Легкий и компактный навес, который можно быстро собрать и разобрать, удобен для путешествий и походов на природу	Ткань, металл	Различные размеры	От 2 000 руб.
Гаражный навес	Навес, который устанавливается над машиной на парковке или на территории дома, защищает от солнца и дождя	Металл, поликарбонат	Различные размеры	От 15 000 руб.
Автоматический навес	Навес, который можно установить над площадкой или террасой, управляется с помощью пульта, имеет сенсоры безопасности и автоматический механизм складывания	Ткань, металл	Различные размеры	От 100 000 руб.

Двускатный навес из профильной трубы. Конструкция большого навеса

Для обычного двора приведенного варианта навеса из профильных труб малого сечения вполне достаточно для того, чтобы укрыть автомобиль, или использовать его в качестве места отдыха на свежем воздухе. Но зачастую требуется сделать навес большего размера, например, такой, как приведен на чертеже. Конструкция 9х8 м из профильной трубы позволяет закрыть пространство, которого хватило бы для стоянки четырех легковых или двух грузовых автомобилей.

Несмотря на внешнюю схожесть с предыдущим проектом, вес нового навеса уже составляет более двух тонн, количество ферм из профильной трубы увеличено вдвое, кроме того, нижняя и верхняя кромка односкатного навеса из профильной трубы усилены с каждой стороны прямоугольной фермой, увеличивающей жесткость в продольном направлении. С увеличением размеров навеса возрастает сечение используемых в каркасе профилированных труб, увеличивается количество несущих ферм крыши.

В данном проекте односкатного навеса для вертикальных опор используется квадратная профильная труба 120х120 мм, для горизонтальных балок перекрытия профиль 80х80 мм. Для обустройства каркаса односкатной кровли применяется профильная труба 50х50 мм. Односкатную крышу образуют семь рамных ферм, длиной восемь метров. Такое устройство обеспечивает максимальную жесткость при небольшой массе. Шаг между подкосами фермы составляет 1740 мм, высота козырька 370 мм.

Расчет несущего каркаса из профильной трубы для навеса в данном случае выполнить вручную достаточно сложно, да и в этом нет особой необходимости. Размеры профильной трубы можно получить расчетом с помощью специализированной строительной программы, например, как на

В данном проекте навеса все размерные цепи на чертежах прошли дополнительные расчеты и проверку на прочность и устойчивость, поэтому их можно просто использовать в качестве опорных или базовых при строительстве навеса из профильной трубы.

Какой из навесов более подойдет для использования в частном доме, зависит, прежде всего, от цели и финансовых возможностей хозяев. С помощью таких навесов можно накрыть дом или зону отдыха с бассейном и игровой площадкой. При этом часть козырька и ската односкатной крыши можно покрыть прозрачным поликарбонатом, а вторую часть ондулином или металлопрофилем.

Навес односкатный чертеж. Односкатный навес

Данная конструкция является наиболее простой. Для её изготовления нужно:

1. Установить опоры и залить скважины. Расстояние между стойками должно быть от 1 до 1,5 м. Если для кровли используется шифер, профнастил или натуральная черепица, то эта величина составляет 1,2 м.
2. Наметить расположение опорных столбов, натянуть строительную верёвку между ними по ровной линии. Для каждой стойки выкопать ямы глубиной не менее 60 см, и диаметром 20 см. Армировать трубы специальными планками (пятками), которые привариваются к низу каждой из труб. Они затем зальются полностью бетоном, и будут удерживать в вертикальном положении всю конструкцию.

   Односкатный навес из профильной трубы можно располагать в любом месте приусадебного участка

3. На дно каждой ямы уложить и утрамбовать небольшой слой песка. Затем установить опору строго вертикально по уровню, и залить бетоном (смешать песок, цемент и гравий в соотношении 3:1:3). После этого опору несколько раз немного приподнять и опустить, чтобы смесь полостью проникла во внутреннюю полость профиля.
4. Проверить строительным уровнем вертикальное положение всех опор, оставить их до полного высыхания бетона. Обычно это занимает 3–7 дней, в зависимости от погодных условий. Если вы строите навес на имеющемся бетонном покрытии, то металлические стойки можно просто прикрутить к основанию, предварительно наварив на низ труб специальные квадратные пластины.
5. Сформировать верхнюю часть односкатного навеса. Для этого надо сварить две трубы, которые расположены по катетам конструкции. Затем осуществить замер гипотенузы фермы, отрезать профиль нужной длины, приварить её на определённое место. Если используется труба с прямоугольным сечением, то необходимо смонтировать её таким образом, чтобы она своей большей стороной была повёрнута наверх, что облегчит крепление облицовки.

   Каркас верхней части навеса рекомендуется делать из профильной трубы с квадратным сечением

6. Армировать готовую навесную конструкцию. Для этого в металлическом треугольнике между наибольшим катетом и его гипотенузой приварить куски профильной трубы.
7. Рассчитать и установить все элементы каркаса. Для этого к меньшему катету каждого элемента треугольной формы приварить металлические планки. При этом сторона каркаса должна делить планки на две одинаковые части.
8. В этом элементе каркаса сделать четыре одинаковых отверстия для того, чтобы прикрепить навес к стене дома. Для этого понадобится ещё один человек, который будет помогать устанавливать основание, и намечать положение отверстий для анкерных болтов. Но так как односкатные конструкции с профнастилом или шифером очень тяжёлые, то этого крепежа может не хватить, поэтому придётся ставить дополнительные стойки, которые прикручиваются к стене. Односкатный навес, в котором кровля сделана из листов поликарбоната, намного легче и поэтому дополнительные крепления возле стены не понадобятся.

   Навес из поликарбоната из профильной трубы не требует дополнительных креплений

9. Крепление поликарбоната на крышу навеса производится без снятия защитной плёнки. С помощью дрели надо высверлить отверстия на листах. При этом от края придётся отступить 4 см. Используются специальные термошайбы с уплотнительными кольцами и заглушками. В процессе крепления поликарбоната к крыше навеса нужно наложить на высверленное отверстие термошайбу, затем закрутить её с помощью самореза, закрыть специальной шляпкой с заглушкой. Крепление должно входить строго перпендикулярно по отношению к поверхности листа покрытия кровли. Закручивать нужно туго, но при этом нельзя перетягивать, чтобы не испортить поверхность листа.

   Крепить листы поликарбоната к каркасу нужно специальными пластиковыми шайбами

10. Все листы поликарбоната на крыше навеса стыковать с помощью специального разъёмного профиля. Низ его прикрутить на обрешётку ещё до укладки кровли. Крышку пристегнуть с помощью зубчатого замка, в котором «лапки» находятся на двух частях профиля.

    Стыковать листы поликарбоната между собой необходимо с помощью специального профиля

11. Затем закрыть все боковые срезы поликарбонатных листов специальной перфорированной лентой и торцевым профилем. Таким образом вы сможете защитить воздушные каналы кровли от грязи и проникновения влаги.

Источник: https://doma-na-veka.ru/stati/naves-dlya-mashiny-iz-polikarbonata-odnoskatnyy-raznovidnosti-navesov

Чертеж односкатного навеса из профильной трубы. Расчёт и создание чертежа

Проект навеса из металлических конструкций необходим для расчёта материалов и для облегчения выполнения последующего монтажа. На чертеже отмечают местоположение основных и дополнительных элементов, указывают их размеры.

При создании проекта конструкции учитываются следующие значения:

• угол наклона (Q);
• длина стропил (L).

Угол наклона скатов выбирается с учётом нормативной снеговой и ветровой нагрузки (выбирается для конкретного климатического региона по СНиП). Также учитывается тип выбранной кровли. Навес из профтрубы односкатный может иметь скаты, которые образуют с горизонтальной плоскостью угол 6-15%. Для других типов сооружений данный показатель должен быть в пределах 22-30%.

Чтобы рассчитать длину стропильной ноги, применяется формула:

• Односкатный навес из профильной трубы: L=В/cosQ, где В – ширина кровли.
• Двускатная конструкция: L=В/2cosQ.
• Арочная кровля: L =1,57× (h+В/2), где h – желаемая высота сооружения.

Чтобы избежать ошибок при расчёте стропильной системы, можно воспользоваться специальными онлайн-калькуляторами. Они помогут очень точно определить размер всех конструктивных элементов сооружения.

Шаг между стропилами и стойками определяется таким образом, чтобы равномерно распределить вес кровли на нижестоящие опоры. Чем больше снеговая нагрузка и тяжелее кровельный материал, тем меньше расстояние между основными несущими элементами. Рекомендуемый шаг при установке стоек – до 1,75 м.

Столбы для навеса из профильной трубы должны иметь сечение не меньше 40х40 мм. Если ширина конструкции больше 5-6 м, нужно использовать элементы с параметрами 80х80-120х120 мм. Для создания стропильной системы подходит труба с сечением 40х20, 40х40 мм. Для формирования откосов и обрешётки используются элементы меньшего сечения. Это помогает уменьшить вес конструкции без потери её несущей способности.

Чертежи навесов из металла. Общие характеристики металлических навесов

Навесы из металла, фото-схема стандартной конструкции приведена ниже, можно изготовить своими руками, даже если вы далеки от строительства. Конструктив постройки прост – это вертикальные опоры-столбы, на них крепится стропильная ферма, далее устраивается обрешетка, затем кровля.

Навесы из металлопрофиля, на фото общий вид стандартной конструкции

Область применения

Металлические навесы широко популярны в частном индивидуальном, а также коммерческом строительстве. Это крытые стоянки для автомобилей, остановки – укрытие для людей, ждущих общественного транспорта, конструкции над входом в здание, по нормативному регламенту их наличие обязательно в домах выше 2 этажей, козырьки над калиткой, галереи, ведущие от ворот к дому, хозяйственные постройки — укрытия для дров, прочей утвари, беседки – от мини конструкций до комбинированных построек иногда двухэтажных.

Проект отдельно стоящего металлического навеса из профиля

Конструктив

Навесы металлические можно разделить на три вида:

• Мини конструкции – козырьки, мобильные беседки, моноизделие – мангал с крышей.
• Самостоятельные отдельно стоящие металлические постройки.
• Комбинированные — пристройки к гаражу, дому, бане и т.д., чаще это веранда, терраса – место для отдыха, либо навес хозяйственного назначения.

Чертеж консольно-балочного приставного металлического навеса к дому

Проект навеса из металлических конструкций делается исходя из функционала постройки, это могут быть:

• открытые строения, состоящие из опор и крыши;
• закрытые постройки, где бока зашиваются листовым материалом, панелями, деревом, решетками, стеклятся, закрываются плотными шторами, тентовыми, тканевыми со специальной влагостойкой пропиткой, брезентовыми, мягким остеклением.

Навес из металлопрофиля и мягкой черепицы для дровСовет: Для остекления металлического навеса рекомендуется использовать раздвижные алюминиевые системы, они не загораживают обзор, секции можно сдвинуть, чтобы максимально открыть постройку. Подобное остекление – надежная защита от осадков, пыли, порывов ветра, в небольшой мороз сохранит благоприятный микроклимат внутри, что сделает отдых комфортным в любое время года.Большая металлическая конструкция, комбинированная с кирпичной кладкой

Открытые металлические навесы, благодаря небольшому весу конструкции, часто устраивают на крыше гаража, летней кухни, беседок. Такое решение — это прекрасная возможность организовать комфортную зону отдыха с шикарным обзором, если на участке нет места под самостоятельное строение.
