Монтаж навеса из металлопрофиля своими руками. Типы навесных строений
Навесы из профтрубы классифицируют по типу опорной и стропильной систем.
Тип опорной системы зависит от места расположения навеса относительно других строений. Разделяют пристроенные, консольные и отдельностоящие конструкции.
Рекомендуем ознакомиться: Воздуховоды из оцинкованной стали, их виды и применение
| Тип навеса | Сфера применения | Особенности конструкции |

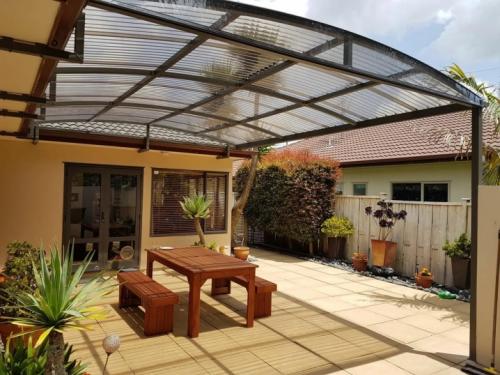

| пристроенный
| террасы, веранды, открытые помещения кафе, пристроенные автостоянки, козырьки над входными группами | пристраивается к одной или нескольким стенам существующего здания, имеют дополнительные опоры |
| консольный | козырьки небольшого размера над входными группами, окнами, балконами | не имеет опор, крепится непосредственно к стене строения, дополнительную фиксацию обеспечивает система подвесов, также закреплённая на стене |
| отдельно стоящий
| надворные постройки, навесы над игровыми, спортивными площадками или отдельными снарядами, частные и общественные автостоянки, летние кафе, остановочные павильоны и так далее | опирается на одну опору (навес-зонтик) или опорную систему из нескольких стоек |
Так как крыша – основная часть навесной конструкции, сложность возведения навеса зависит именно от формы кровли.

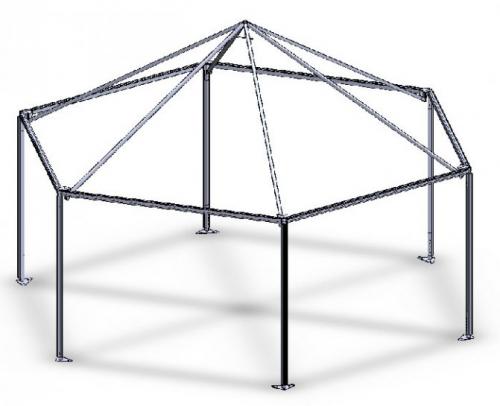

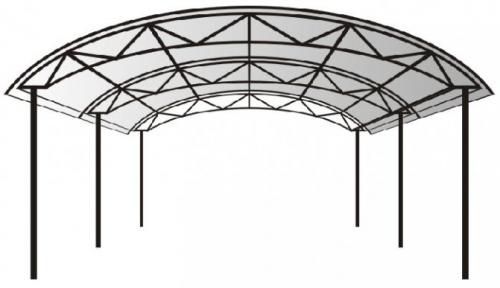

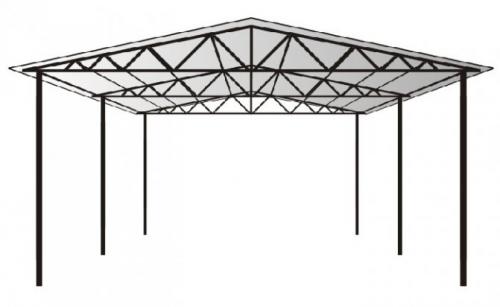

По типу стропильной системы выделяют одно– и двускатные, арочные и шатровые навесы.
Односкатный навес из профнастила своими руками. Примерные затраты на производство фермы своими руками
И так, чтобы изготовить ферму своими руками, нам потребуется вложить определённое количество денежных средств. В основном деньги уйдут на покупку металла. Давайте посчитаем, сколько обойдётся нам ферма односкатного навеса, величиной 6 на 4 метра. Ранее мы уже говорили, что величина в нижней части плоскости фермы составит 4 метра.
При этом косая часть, которая определяет уклоны крыши, составить, 4,5 метра. На длинную боковую часть пойдёт порядка 0,6 метра, на короткую часть, 0,2 метра. Толщина стали, применяемой в работе заготовки, составит 0,2 мм. Итак, кроме всего прочего, нам ещё потребуются поперечины в количестве 4 штук, с интервалом не менее, 0,6 м.
Что касается основной части, то на сварку каркаса пойдёт порядка 10 м металла. По стоимости профтрубы сечения 30 на 30 мм, толщиной стали 2 мм, мы потратим порядка 1000 руб. С поперечинами в количестве 4-5 штук, эта величина вырастет до полутора тысяч за одну ферму.
Чтобы посчитать, какое количество денежных средств уйдёт на наш навес, именно на производство ферм, давайте умножим полученную величину на пять. То есть, за обустройство конструкции ферм нам придётся заплатить порядка 7.5 тыс. руб. Это немного. Для обустройства общей конструкции навеса придётся ещё сварить металлокаркас.
Это будет дороже, но с учётом обустройства 10 столбов, сечением 60 на 60 мм, а также общей связки, нам потребуется порядка 50 м профильной трубы. По стоимости это обойдется нам в районе 200 рублей за 1 погонный метр. Итого, каркас обойдется в районе 10.000 рублей. Таким образом, небольшой навес без кровельного материала обойдется в районе 20 000 руб. Это рассчитано с небольшим запасом исходя из текущих цен на металл на момент написания статьи.

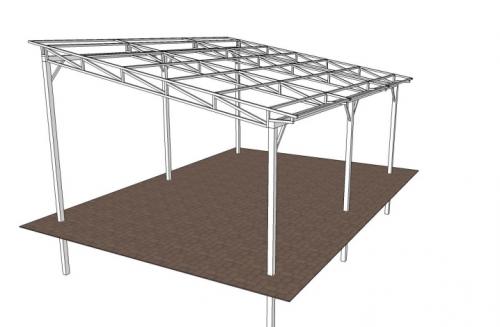

Односкатный навес из металлопрофиля. Как из профильной трубы своими руками сделать односкатную крышу: расчет, строительство, нюансы
Односкатные кровельные конструкции широко применяются в жилом строительстве, их часто возводят на загородных и дачных участках.
Зачастую при их создании невозможно использовать стропила из древесины, поскольку этот материал имеет низкую прочность и со временем разрушается под воздействием влаги.
Наиболее оптимальным вариантом является односкатная крыша из профильной трубы.

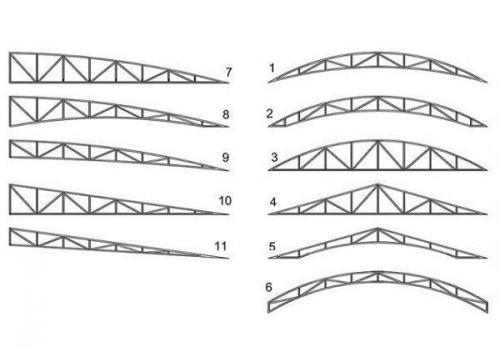

Особенности конструкции: ферма

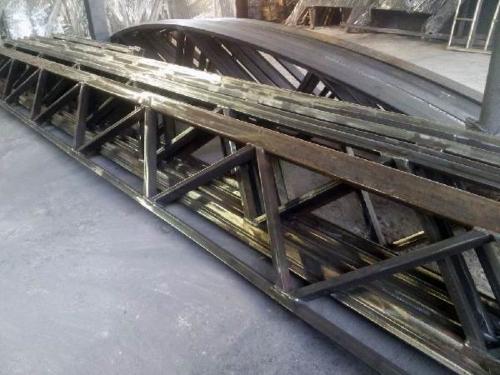

Основой металлоконструкции является ферма. Они придают необходимую жёсткость и несущую способность. Металлокаркас состоит из плоских линий верхнего и нижнего контуров . В промежутке между 2 контурами находится решетка, которая представлена раскосами и стойками. Все элементы фермы соединяются между собой с помощью узловых фасонок.
Можно приобрести готовые конструкции со стандартными параметрами, а можно изготовить крышу из профильной трубы самостоятельно.
Плюсы и минусы
Односкатная кровля имеет массу весомых преимуществ, среди которых:
- Широкие возможности при строительстве . Профильная труба обладает высокими прочностными характеристиками, благодаря чему такая кровля может перекрывать большие пролеты размером в несколько десятков метров.
Для сравнения: деревянные стропильные системы позволяют возводить сооружения относительно небольших размеров, поскольку они не способны выдерживать значительные нагрузки.
- Надежность . Металл, обработанный качественным лакокрасочным и антикоррозионным покрытием, сохраняет первоначальные характеристики на протяжении десятилетий.
Крышу не придется ежегодно ремонтировать и восстанавливать. Стропила не поржавеют из-за частых перепадов влажности и не прогнутся под весом тяжелого кровельного материала.
- Безопасность . В отличие от древесины, профильная труба не подвержена горению. При возникновении очагов возгорания (например, из-за короткого замыкания электропроводки, подведенной к навесу) такие конструкции не будут воспламеняться.
В худшем случае они могут лишь незначительно деформироваться. Также безопасность достигается за счет того, что односкатная кровля имеет определенный наклон. На ней не скапливаются тяжелые снежные глыбы, из-за которых крыша может рухнуть.
Односкатный навес своими руками. Цена готовых изделий
Помимо того, что фермы можно изготовить самому, их ещё можно купить готовыми. Но, если вы хотите что-то изысканное, то вам будет проблематично сделать покупку, поскольку всё рассчитано под типовые проекты. Если же вы готовы к тому, что вам предложат, тогда соглашайтесь на типовые решения, но будьте готовы переплатить.
В среднем, если односкатная конструкция фермы по себестоимости обходится в районе 1500 руб., то за погонный метр, специалисты берут от 1000 руб. С необходимым количеством поперечин, которые мы указали в расчёте, изделие в готовом виде будет стоить не менее 4000 рублей за единицу.
Таким образом, только за 5 наших ферм, необходимых для обустройства навеса 6 на 4 м, нам придётся заплатить 20000 руб. Цена фермы для навеса кусается и не доступна для каждого. В остальном, будьте готовы платить за изготовление самого навеса. В работу войдет бетонирование, столярные работы, покупка металла на столбы, а также другие виды решённых задач.
В любом случае, покупать готовый вариант это дорого, поскольку вы переплачиваете до 300%. Никакой трудности в том, чтобы сварить ферму для навеса самостоятельно нет, особенно если вы хотя бы когда-то работали со сварочным оборудованием. Современный инвертор позволяет решать сложные задачи, даже если вы новичок сварочного дела.
Покупайте правильные электроды, не экономьте на металле, смотрите, как делают другие, поскольку сегодня в интернете полно различных вариантов обустройства ферм и навесов, в целом. Помните, что навес без ферм хлипкий и не сможет выдержать нагрузки снега в зимнее время.
Дешевый навес своими руками. Особенности
Навес, пристроенный к дому на даче, это в 99% случаев очень удобно. Если такой конструкцией покроется немалая придомовая площадь, обновленный участок приобретет хозяйственные задачи. Под навесом можно будет сделать, к примеру, дровник, хранить инструменты, урожай со своего огорода и т. д. Хозяйственную часть (ту же столовую) просто выносят из дома на открытый воздух.
Главная задача навеса – защитить от непогоды. Даже стол, стоящий под навесом, не будет объектом атаки пыли, которая может подняться суховеем.
К тому же такое устройство выглядит современно, стильно и часто преображает простенький дачный домик. Как правило, далеко не все дачные дома могут похвастать большим метражом, потому, если часть функционального интерьера можно вынести за пределы дома, это всегда грамотное решение.
Навесы бывают разными, но практически все они объединены одной чертой – одной стороной они пристраиваются к несущей фасадной стене, с другой – стоят на своей же опорной конструкции. Но такая особенность очень выгодна для монтажа. Пристроенный навес станет частью здания, потому он не должен быть чужероден его экстерьеру. И добиться этого можно разными способами. Например, путем повторения угла наклона главной кровли или использованием такого же кровельного материала. А можно пойти другим путем и выдержать присущие стилю размеры, формы, особенности.
Обычно пристроенный навес утилитарно является либо террасой, либо верандой, но и классические объекты все чаще выбираются как объект копирования.
Они уже не воспринимаются как элементы загородных домиков из западных журналов, и заимствование таких образцов даже для типовых скромных дачных домиков идет только на пользу обновлению последних.
Односкатный навес из профнастила чертеж. Делаем навес для автомобиля своими руками из профнастила
Если позволяет площадь участка, рекомендуем делать навес под две машины, даже если у вас в семье один автомобиль. Во-первых, второй может появиться в любой момент, а переделывать навес вы вряд ли будете. Во-вторых, под ним смогут припарковаться друзья, приехавшие в гости. Оптимальная конструкция в этом случае — двускатный симметричный навес с коньком по центру крыши. Именно строительство такого укрытия мы и будем описывать дальше. Впрочем, чертежи навесов из металлопрофиля для авто с одним скатом мы тоже приведем на случай, если вы предпочитаете такой дизайн.

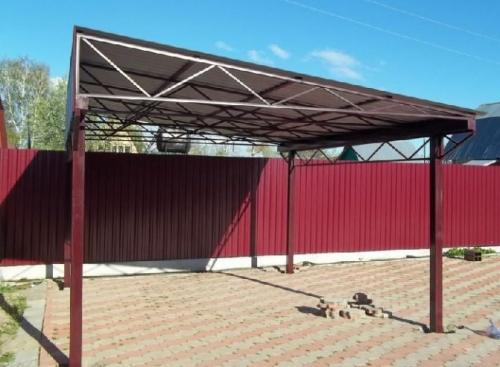

Навес для автомобиля из металлопрофиля: чертежи двух видов
Высота стандартного навеса на две машины — 2,8–3,2 метра от чистового уровня пола до конька крыши. Ширина — примерно 5,5 метров по внутренней части между опорными столбами. Этого достаточно, чтобы под навесом можно было без проблем припарковать два автомобиля. Если вы строите навес для автомобиля из металлопрофиля своими руками, чертежи обязательно должны включать длину свеса крыши и ее уклон, структуру ферм и обрешетки, расстояние между опорными столбами. Для готовых навесов достаточно базовой схемы их сборки и основных размеров.
На чертежах нижний уровень кровли навеса по свесу — 2 м. Делать свес ниже не рекомендуем, иначе высокие люди могут почувствовать себя некомфортно под таким навесом.
Расчет двускатного навеса из профлиста
Подробно о правилах расчета снеговой и ветровой нагрузки по СНиП с формулами и примерами, а также о выборе уклона и подходящей по нагрузке марки профилированного листа.
При выборе односкатной крыши сильно увеличивать уклон не рекомендуем — так постройка будет смотреться непропорционально. При этом на крышу навеса с небольшим уклоном лучше укладывать профлист НС35, а не С21.
Фундамент под навес для машины из профлиста
Навес не дом и даже не баня. Это очень легкая постройка, поэтому под нее не нужен ни мощный ленточный фундамент, ни, тем более, монолитная плита. Под него делают классический столбчатый фундамент, заглубляя стальные опоры ниже уровня промерзания грунта и заливая их бетоном.
Перед началом работ площадку нужно подготовить. Для этого снимите верхние 10–15 см почвы и выровняйте грунт по периметру будущего навеса. Затем возьмите капроновую нить или тонкую разметочную веревку, деревянные колышки и молоток. Сначала вбейте колышки по углам фундамента, тщательно отмерив расстояние между ними рулеткой. Строительным угольником проверьте углы — они должны быть прямыми. После этого строго горизонтально натяните капроновую нить между угловыми колышками по боковым сторонам навеса и уже по ней разметьте места установки промежуточных опор. Деревянные колышки вбивайте точно под нитью, чтобы опоры были на одной линии. По окончании разметки снимите капроновую нить.
Теперь ямобуром в месте установки каждого колышка сделайте скважины глубиной на 200–300 мм больше, чем глубина промерзания грунта. На дно скважины насыпьте песчано-гравийную смесь и утрамбуйте так, чтобы получился плотный слой толщиной 100 мм. После этого ямы готовы к установке опорных столбов.
Опоры делают из круглой или профильной трубы 80×80 мм либо 100×100 мм. Трубы опускают по центру ямы, выравнивают по вертикали с помощью строительного уровня и аккуратно фиксируют распорками. Желательно вбивать распорки в грунт за пределами скважины, а не устанавливать их между стенками ямы и трубы.
Установленные стойки заливают бетоном, который уплотняют каждый раз после заполнения ямы на треть. Для этого в бетон несколько десятков раз погружают лом или металлический штырь, чтобы убрать полости и пузырьки воздуха, которые возникают при заливке смеси. После этого забетонированные стойки оставляют на 1–2 недели, чтобы бетон набрал прочность.

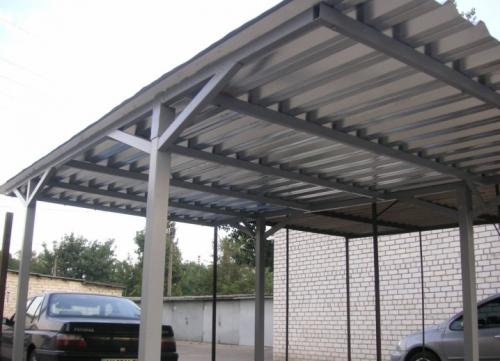

Навес из металлопрофиля своими руками. Односкатные навесы из металлопрофиля
Навесы из металлопрофиля востребованы среди владельцев загородных участков, так как удается эффективно организовать зону отдыха или стоянки автомобиля, обеспечивая защиту от атмосферных осадков. Изготовить односкатный навес можно посредством задействования разных технологий и использования подручных материалов.
Особенности
Многие считают односкатные навесы из металлопрофиля универсальной и надежной конструкцией. К особенностям подобных сооружений можно отнести следующие.
- Простую технологию изготовления. Навесы из профнастила сделать нетрудно. Это примитивный каркас с элементами обрешетки, установка которого производится на четыре или более опоры.
- Доступную стоимость. Профильная труба, которую нужно будет приобрести для организации стоек будущего навеса, стоит недорого. Конечно, стоимость металлопрофиля может различаться исходя из размеров, качества металла и назначения. Однако почти каждый может себе позволить покупку подобных изделий.
- Долгий срок службы. При правильной обработке металлического каркаса конструкция прослужит долго, не заржавеет и не испортится. Для увеличения срока эксплуатации рекомендуется регулярно обновлять защиту.
Перечисленные особенности делают каркасы из металлопрофиля востребованными в загородных домах. Достоинство односкатного навеса из металла в том, что он создает надежное укрытие от дождя из снега, надолго сохраняя свою окраску и первоначальную красоту, при этом практически не требуя ухода.
Какими бывают навесы?

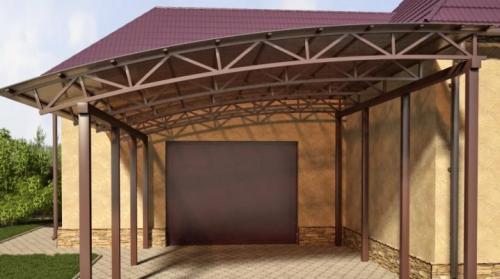

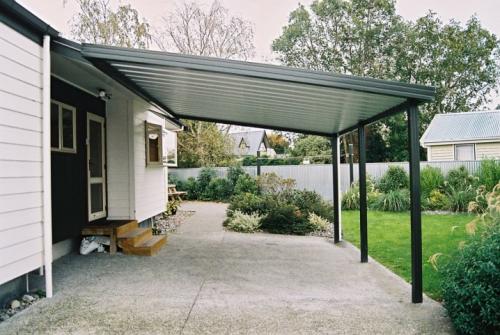

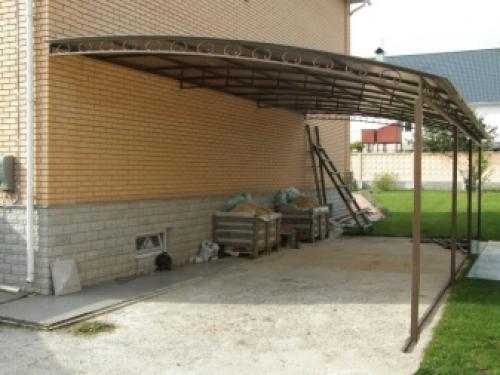

Примыкающий к дому навес из металлопрофиля может иметь разную конструкцию и быть выполненным из разных материалов. В основном такие сооружения делают:
- односкатными;
- арочными;
- с плоской кровлей.

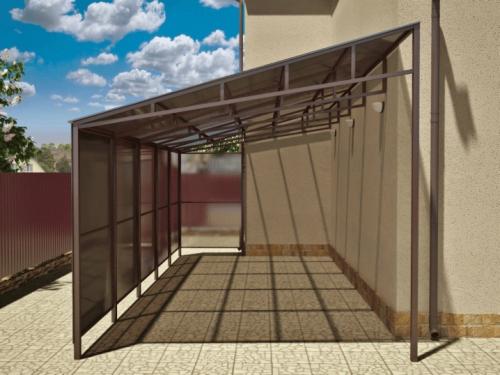

Для создания каркаса навеса, пристроенного к дому, чаще используют стальную трубу или деревянный брусок квадратного сечения. Наиболее распространенным вариантом исполнения конструкции является односкатный навес с примыканием к дому.
Конструкции отличаются надежностью, небольшой ценой и удобством монтажа.

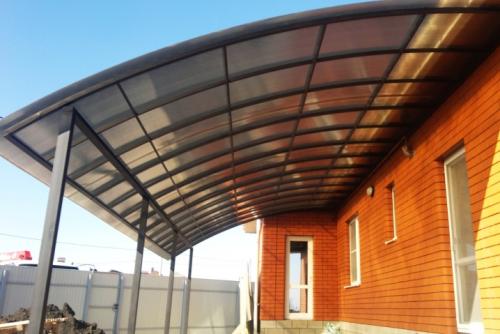

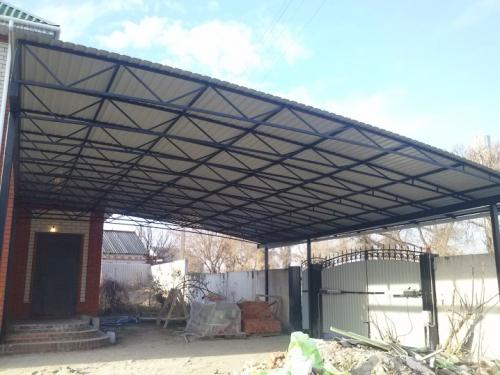

Арочные навесы тоже ставят, но не так часто, по сравнению с первым вариантом. Минус таких конструкций – сложность монтажа. Не с первого раза удается одинаково согнуть профильные трубы для создания ферм, особенно если работы выполняются самостоятельно.

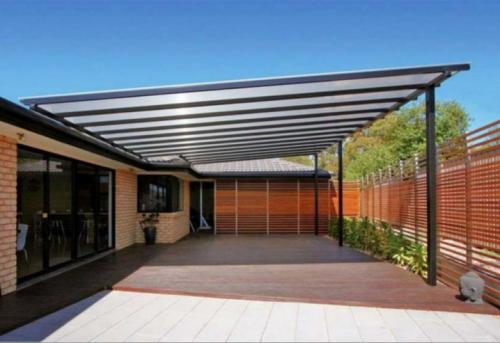

Навесы с плоской кровлей востребованы в южных регионах. В средней и северной полосе такие конструкции не справятся с нагрузкой от снега. Чтобы кровля плоского навеса смогла выдержать внушительное давление, для ее создания потребуется профлист с большой высотой волны.
Подбор и подготовка места
Строительство будущего навеса начинают с выбора и подготовки участка во дворе, на котором планируется возвести объект. Выбирать место рекомендуется с учетом назначения будущей конструкции. Так, если планируется возвести односкатный навес для защиты беседки или стоянки авто, стоит предварительно позаботиться о требуемых размерах площадки и рассчитать количество опор, которое сможет выдержать планируемую нагрузку.
Чтобы правильно подготовить выбранное место для проведения дальнейших работ, нужно сделать следующее.
- Тщательно расчистить территорию от растительности и мусора. Если установка навеса требуется для благоустройства и защиты зоны отдыха, от травы избавляться необязательно.
- Выровнять поверхность посредством засыпки впадин или среза бугров. В противном случае не получится соорудить ровный и стойкий навес.
- Если планируется в будущем площадку под навесом залить бетоном или организовать другое покрытие, стоит удалить верхний слой почвы толщиной в 10-15 см. Дело в том, что в нем содержатся растения и их семена, которые могут пробиться сквозь покрытие и разрушить его.
- Выполнить разметку, чтобы отметить местоположение опор навеса. Перед этим рекомендуется провести требуемые расчеты для подсчета количества опор и шага между столбами. Разметка представляет собой контур прямоугольника на грунте. При этом важно, чтобы фигура была вычерчена без перекосов, чтобы предотвратить снижение прочности конструкции при сборке.
- В местах, где требуется установить опоры, сделать выемки глубиной, способной превысить отметку промерзания грунта на 10-15 см. Впоследствии в выемки будет залит цементный раствор для образования фундамента.

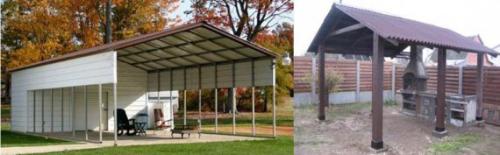

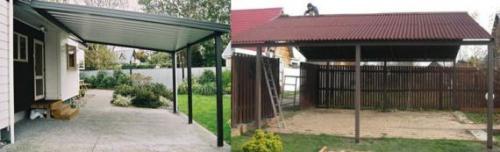

Навес из профнастила примыкающий к дому. Определяемся с видом и размером навеса

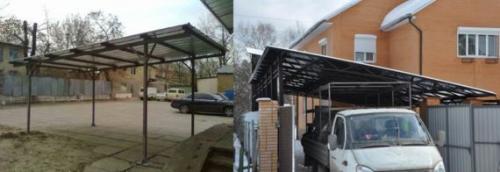

Поставив перед собой задачу, построить навес из профнастила своими руками, нужно четко определиться с тем, как он будет выглядеть и что планируется прятать под навесом. Навесы из профнастила по своей конструкции могут быть примыкающими к дому и отдельностоящими. Примыкающий навес к дому обычно возводится над террасой или крыльцом, возможны примыкающие навесы для автомобиля.
Навес к дому делают из профнастила еще и в том случае, когда крыша дома выполнена из такого же материала. В таком случае навес и дом выглядят как единое целое.
По форме навесы бывают односкатными, двускатными и арочными. Односкатный навес самый простой для реализации своими руками. Крыша располагается под наклоном в одну сторону с тем, чтобы дождевая вода стекла на землю, кроме того, на крыше меньше оседает снег. Однако угол наклона не должен быть слишком большим. Это приведет к тому, что капли косого дождя будут попадать под навес, если конечно, навес не примыкает к дому.
Помните! Чем круче наклон крыши, тем больше приходится на нее ветровая нагрузка, а значит, каркас и опоры навеса должны быть более прочными.
В регионах со снежными зимами разумнее сделать двускатный навес, так как угол его наклона может быть большим, чем у односкатного. Двускатный навес может закрывать гораздо большую по площади территорию. Такая конструкция навеса предполагает наличие ферм, поскольку удерживающей силы балок будет недостаточно. Металлические фермы проще купить готовыми, чем делать их своими руками, тем более что они бывают разных размеров.

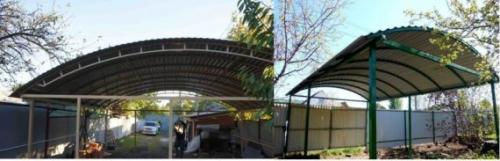

Привлекательнее всего будет смотреться арочный навес из профнастила, но он и самый сложный для строительства своими руками. Для того чтобы согнуть лист металла в дугу, нужно специальное оборудование, сделать это самому практически невозможно. Наибольшую дугу изгиба имеют навесы над крыльцом, поэтому их редко делают из профнастила.
Что касается размеров навеса, то они должны подбираться с учетом нагрузки и предназначения конструкции. Примыкающий к дому или зданию навес не должен быть слишком большим, нагрузка на стену не должна быть предельно допустимой. Если это навес над крыльцом, то он не должен быть слишком маленьким. Навес для машины рассчитывается исходя из габаритов машины.
Для небольшого автомобиля длиной 4,3 м и шириной 1,6 м площадка под навесом составит не менее 2,3х5,5 м. Для внедорожника или грузовой машины нужно искать площадку размером 3,5х6,6 м. При этом не забывайте о высоте навеса. Оптимальная высота составляет 2,3 м, но для газели этого может быть мало. Увеличивая высоту навеса, вы увеличите вероятность попадания дождя и снега под навес.

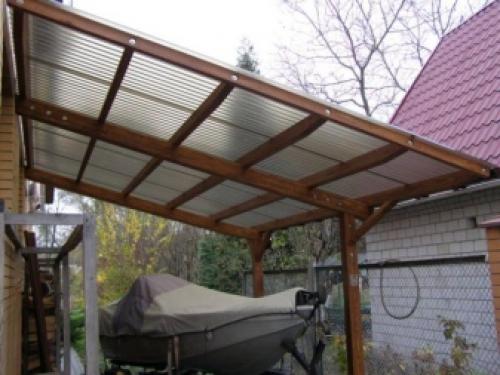

Обратите внимание! Каркас навеса из профнастила может быть как деревянным, так и металлическим. Все зависит от его габаритов, формы и расположения. Примыкающий к дому навес часто делают на деревянном брусе.
Составляем чертеж и смету
Перед строительством любого навеса нужно сначала составить чертеж и смету. Совсем не обязательно делать чертеж согласно всем нормам ГОСТа, достаточно указать все необходимые размеры навеса, и отразить его устройство. Рассмотрим, как сделать навес своими руками, на примере арочной конструкции для машины, не примыкающей к дому.

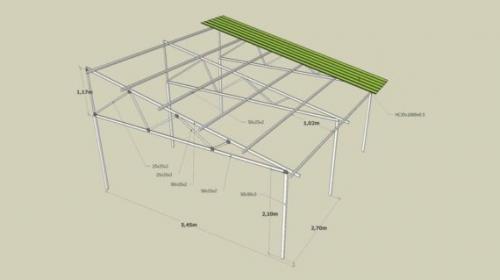

Площадь участка под навесом составляет 5,45х5,4 м, высота 2,1 м. Для индивидуальных размеров можно самостоятельно просчитать, какой материал потребуется для строительства, все формулы для этого есть в статье Как рассчитать навес и сделать чертеж . Для выбранной нами конструкции потребуется:
- профильная труба размером 80х80 мм и длиной 3 м – 6 штук;
- профильная труба на прогон размером 50х25х2 мм длиной 6 м – 6 штук;
- профнастил НС 35 х 1000 х 05 – 7 листов длиной 6 м. Он обеспечит хороший сток воды и выдержит нагрузку снега;
- оцинкованные саморезы;
- готовая бетонная смесь или цемент, песок и щебень;
- односкатные готовые фермы длиной 5,45 и высотой 1,17 м, изготовленные из профильной трубы 50х25х2 мм и 25х25х2 мм – 3 штуки.
Обратите внимание! Для сборки каркаса своими руками можно использовать как болты, так и сварку. Выбирайте тот вариант, который вам проще осуществить. Надежнее получается сварная конструкция.
И, конечно же, не обойтись без инструментов: рулетки, болгарки, маркера, дрели, шуруповерта.
